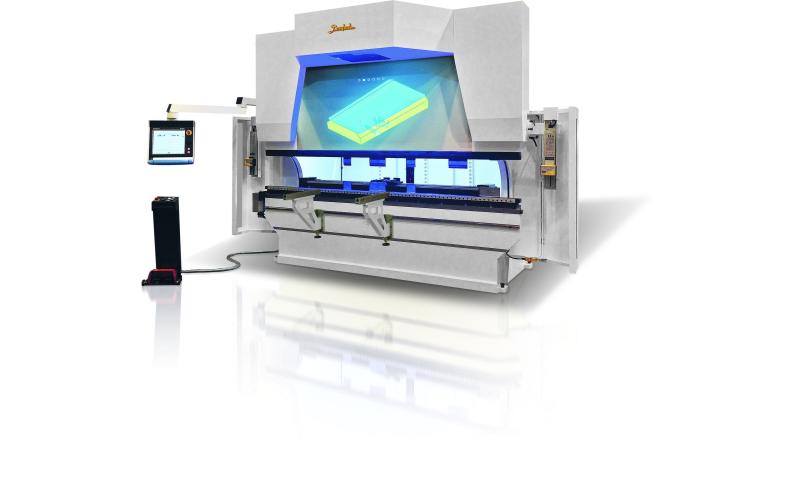

Гидравлический листогибочный пресс с ЧПУ Baykal APHS 31160 Moses
Гидравлический гибочный пресс с системой проецирования и управления Moses
Технические характеристики
Baykal APHS 31160 Moses
Система Moses позволяет выводить изображение на поверхность верхней балки (промышленный проектор) и управлять функциями ЧПУ непосредственно с нее (TOUCH). Параметры выбора инструмента, последовательность гиба и развертки деталей – все это можно просматривать без ЧПУ.
Визуализация процесса гибки, делает операции по изготовлению изделий - будь то коробчатые детали, сложные профили – легким и удобным. Оператор всегда знает - где разместить заготовку, какой инструмент выбран для данного участка гибки. Сенсорное управление делает работу с MOSES и ЧПУ еще более удобной – обратная связь, выбор параметров – пресс готов к работе!
Визуализация процесса гибки, делает операции по изготовлению изделий - будь то коробчатые детали, сложные профили – легким и удобным. Оператор всегда знает - где разместить заготовку, какой инструмент выбран для данного участка гибки. Сенсорное управление делает работу с MOSES и ЧПУ еще более удобной – обратная связь, выбор параметров – пресс готов к работе!
Характеристики
| Длина гибки, мм | 3100 |
| Усилие гибки, тонн | 160 |
| Расстояние между стойками, мм | 2550 |
| Зев, мм | 410 |
| Просвет, мм | 540 |
| Ход, мм | 260 |
| Ширина стола, мм | 60 |
| Скорость холостого хода по оси Y, мм/с | 160 |
| Рабочая скорость по оси Y, мм/с | 10 |
| Скорость возврата по оси Y, мм/с | 130 |
| Основной двигатель, кВт | 15 |
| Объем гидравлики, л | 210 |
| Размеры (Д×Ш×В), мм | 3100×1600×2905 |
| Вес, тонн | 9,7 |
Комплектация Baykal APHS 31160 Moses
Стандартная комплектация
Контроллер ESA S 660 W с сенсорным управлением
Система проецирования и управления Moses
Задний упор на ШВП с линейными направляющими
Пропорциональные гидроклапаны REXROTH или HOERBIGER (Германия)
Прецизионные датчики перемещения балки HEIDENHEIN или GIVI MISURE
Оси Y1 и Y2, контролируемые с ЧПУ
Ход заднего упора по оси X – 1000 мм
Ось R
Два пальцевых блока со стопорными фиксаторами, регулируемыми по высоте
Стандартный набор инструмента состоящий из пуансона с секцией и 4-ручьевой матрицы
Механическая система компенсация прогиба
Переносной пульт управления
2 передние поддержки
Боковые и задние защитные панели
Руководство по эксплуатации
ПО технолога
Опциональные комплектующие
Z1-Z2 оси
X1-X2 оси (расфазировка)
Быстроразъемные зажимы
Гидравлическая система зажима инструмента
Специальные инструменты по запросу
Лазерная система защиты
Круглые пальцевые блоки
