Установка лазерной резки с ЧПУ UNIMACH LaserTube

Станок лазерной резки труб LaserTube предназначен для прецизионного раскроя металлических труб круглого и прямоугольного сечения. Модульная конструкция станка позволяет подобрать его комплектацию в соответствии с технологическими требованиями.

Лизинг и кредит

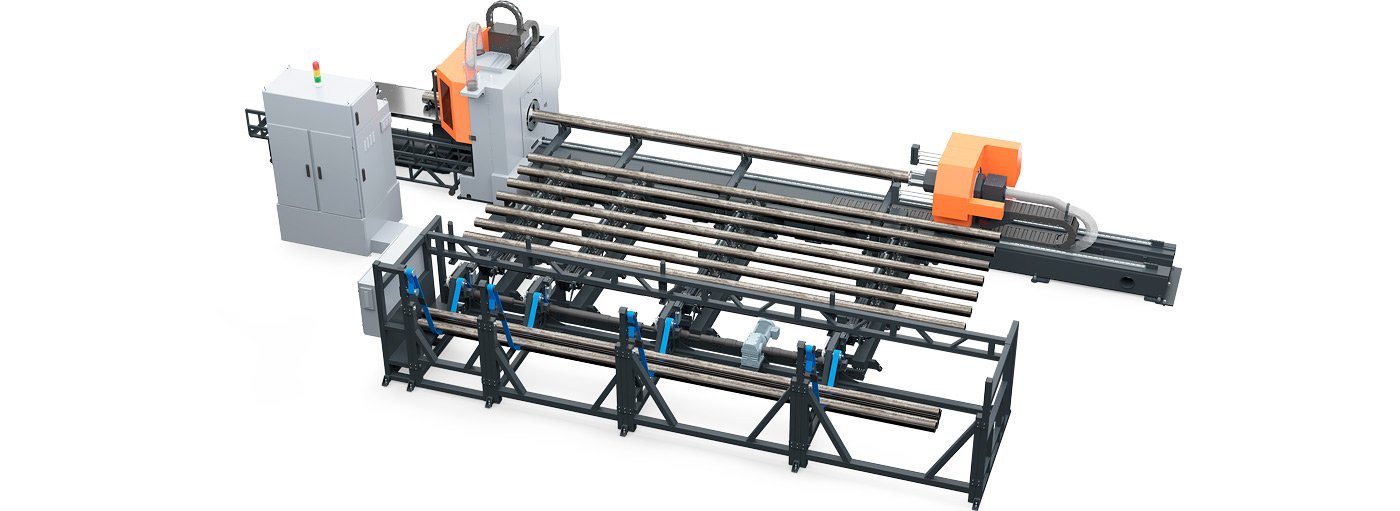

Установка лазерной резки с ЧПУ UNIMACH LaserTube Установка лазерной резки с ЧПУ

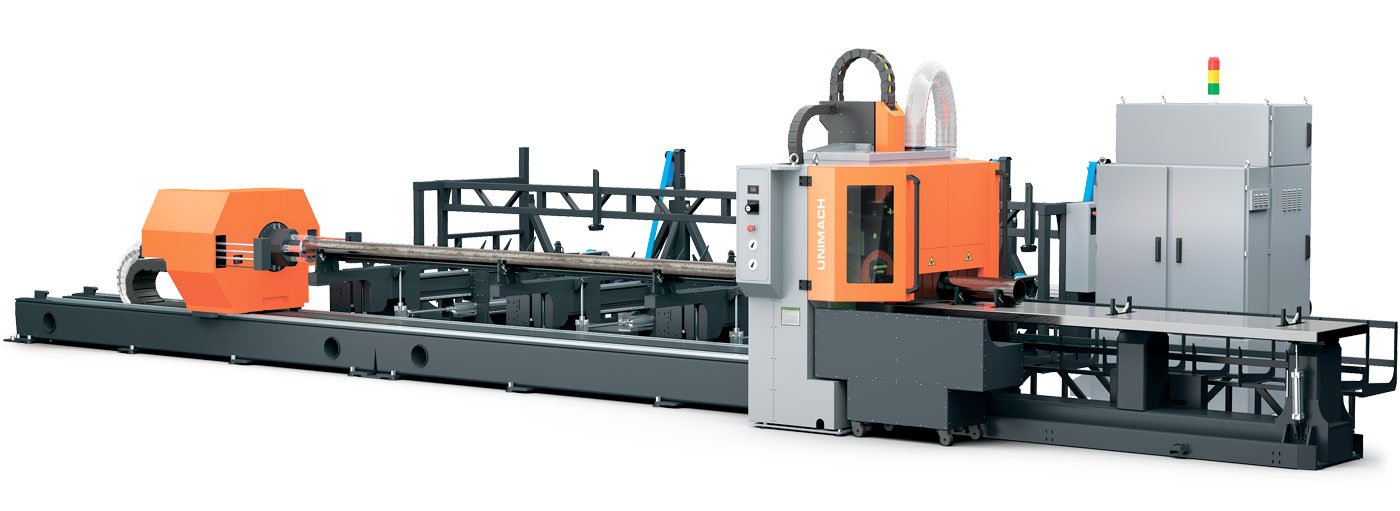

Установка лазерной резки с ЧПУ UNIMACH LaserTube Установка лазерной резки с ЧПУ

Технические характеристики
UNIMACH LaserTube

Резка в зоне активного зажима повышает точность раскроя. Автоматизированный привод кулачков блока зажима трубы в патроне и выходном люнете.  Использование линейного двигателя в составе выходного люнета позволяет обеспечить прецизионную точность поворота трубы и повысить качество раскроя.  Возможность раскроя труб до 6 метров. Минимальное время на переоснастку станка за счет наличия универсальных, легко регулируемых под типоразмер заготовки поддержек.  Наличие газоотводной системы для отвода продуктов раскроя из трубы.

Характеристики
Мощность, Вт 500-6000
Точность позиционирования по осям X и Z, мм ±0,1
Повторяемость позиционирования, мм ±0,05
Скорость свободных перемещений по осям X и Z, м/мин синхронно до 30
Ускорение/торможение по осям до 0,3 G
Тип устанавливаемого привода по оси Х Сервопривод с безлюфтовым редуктором. Прецизионная шестерня-рейка
Тип устанавливаемого привода по ось R Сервопривод
Тип устанавливаемого привода по оси Z Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
Тип источника излучения Иттербиевый волоконный лазер
Наружный диаметр обрабатываемых труб, мм от 20 до 160
Размер обрабатываемых профильных труб, мм минимум 20×20 максимум 110×110
Длина обрабатываемых труб, мм от 200 до 6300
Масса с кабинетной защитой, не более, кг 6300
Масса без кабинетной защитой, не более, кг 4145
Габаритные размеры с кабинетной защитой (ДхШхВ), мм 7170×2345×2360
Габаритные размеры без кабинетной защитой (ДхШхВ), мм 7170×1820×1840

Комплектация UNIMACH LaserTube

Опциональные комплектующие
Модуль автоматизированной погрузки/выгрузки трубы вне зоны резки
Модуль дистанционной автоматизированной подачи/выгрузки/складирования трубы и деталей
Модуль с подвижными люнетами для работы с длинномерными трубами
Модуль с системой обработки пакета трубы
Модуль с кабинетной защитой зоны обработки

Получаемые изделия

Изделие «Деталь» выполненное на оборудовании UNIMACH LaserTube
Деталь
Изделие «Деталь» выполненное на оборудовании UNIMACH LaserTube
Деталь
Изделие «Кронштейн» выполненное на оборудовании UNIMACH LaserTube
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании UNIMACH LaserTube
Кронштейн
Изделие «Перфорация» выполненное на оборудовании UNIMACH LaserTube
Перфорация

Видеоматериалы

Производитель

Компания Юнимаш занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство.

Сервисное обслуживание
UNIMACH LaserTube

Гарантийное обслуживание станка UNIMACH LaserTube

Мы проводим техническое обслуживание станка UNIMACH, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
