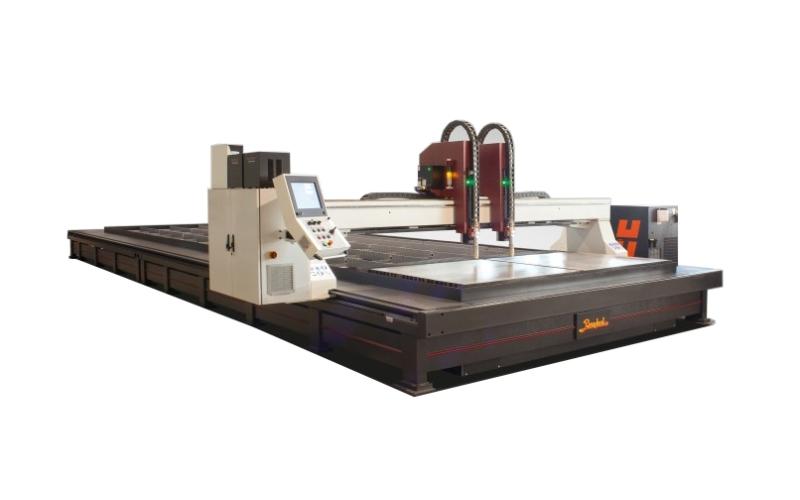

Baykal BPL-H 3014
Baykal BPL-H 3014
Установка плазменного раскроя листового материала
Распечатать

Технические
характеристики

Станок BPL-H является уникальным сочетанием совершенной технологии плазменной резки. Baykal предлагает свое решение в технологии с двойной головкой. Синхронизированные плазменные горелки обеспечивают высокую производительность и повторяемость при обработке материала и уменьшают потери времени при переналадке оборудования и серийном производстве.
Характеристики
Точность позиционирования по осям, мм ±0,1
Скорость позиционирования, м/мин 30
Мощность источника, А 130 - 800
Зона обработки, мм 3200×14400
Высота стола, мм 750
Габариты (Д×Ш×В), мм 16000×5200×1900
Вес, тонн 7,8

Комплектация

Стандартная комплектация
Программное обеспечение Lantek CAD Software
ЧПУ Tecnos CN 12 основанное на Windows
Щеточные серводвигатели
Сервопривод на осях X и Y
Запатентованная система защиты горелки
Автоматическая регулировка высоты горелки
Стол установки не связан с основной рамой, что обеспечивает возможность выдерживать большие нагрузки материала по принципу портала без потерь точности
Секционный стол с системой вытяжки
Линейные направляющие X и Y осей
Двойной линейный привод перемещения горелки по высоте
Опциональные комплектующие
ЧПУ Micro EDGE connect, EDGE Connect
Программное обеспечение Phoenix, ProNest (с поддержкой технологии True Hole)
Устройство для сверления технологических отверстий диаметром до 6 мм
Многошпиндельное устройство для сверления технологических отверстий. Позволяет размещать одновременно до 6 инструментов (в том числе оснастку для нарезания резьбы М16). Максимальный диаметр сверловки технологических отверстий до 20 мм
Суппорт с ротационным пятиосевым плазменным резаком для резки под углом (снятие фаски)
Модуль резки круглой и профильной трубы
Газовый резак
Фильтро-вентиляционная установка
Водяной стол

Производитель

Компания BAYKAL – ведущий производитель и мировой поставщик листообрабатывающего оборудования, специализирующийся на производстве гибочных прессов, гильотинных ножниц, координатно-пробивных и угловысечных прессов, установок лазерной и плазменной резки, а также вертикальных обрабатывающих центров.
