Копировально-прошивной станок ProTech D-7132

Однокоординатный станок с системой ЧПУ, которая управляет одной вертикальной осью Z (определение глубины электроэрозионного прожига). По осям X и Y установлены оптические линейки с дискретностью 0,005 мм.

Лизинг и кредит

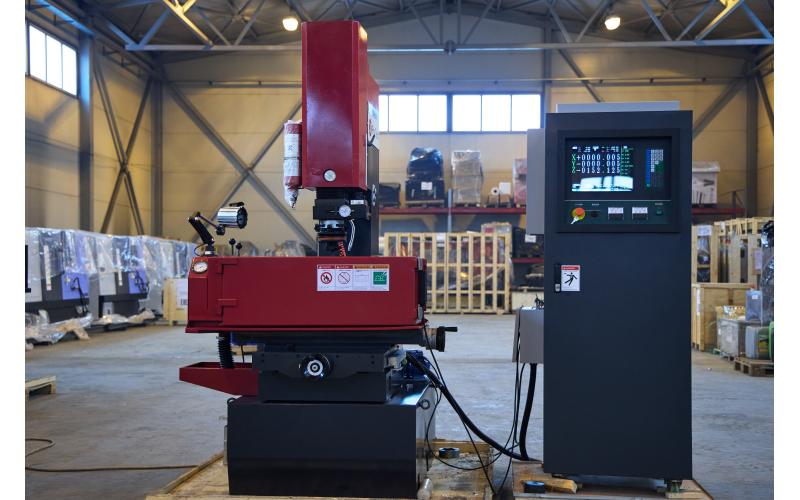

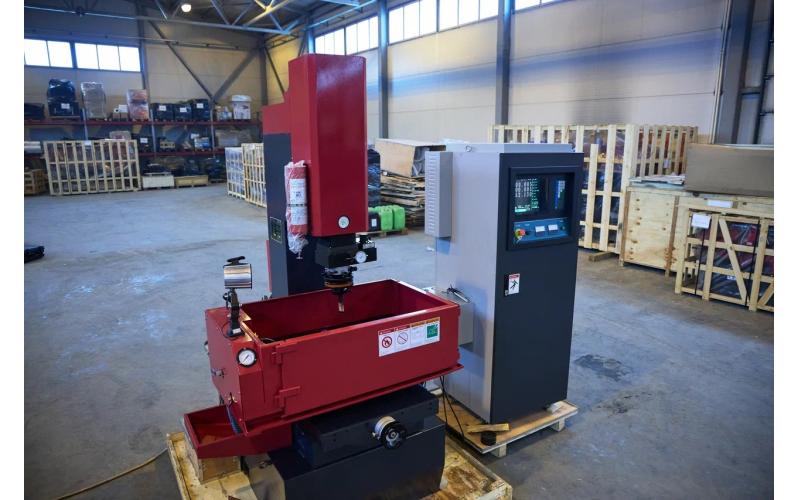

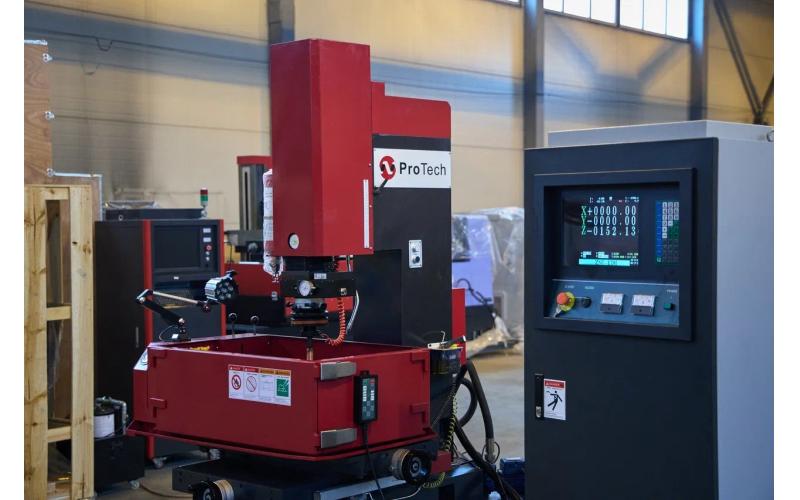

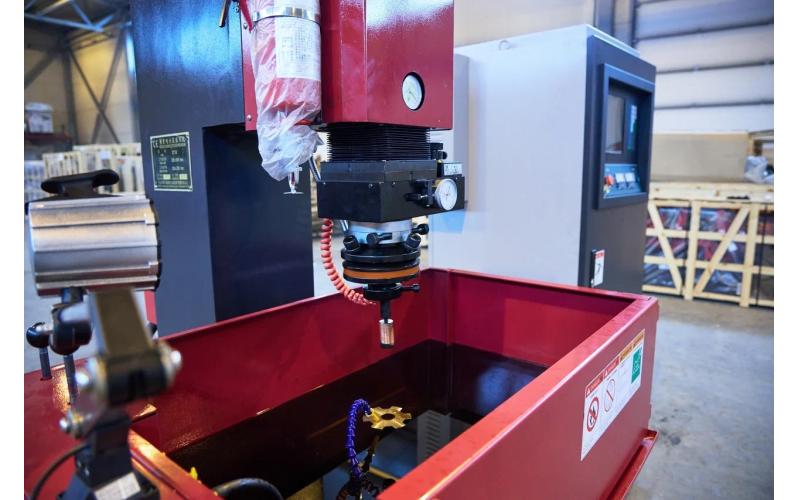

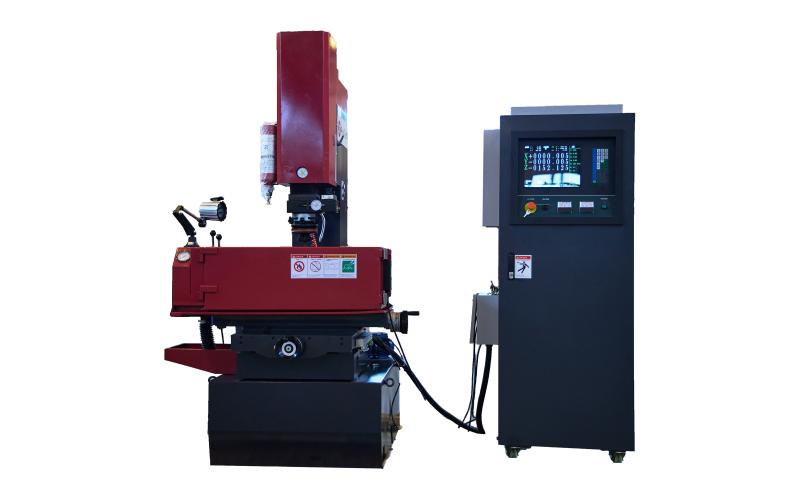

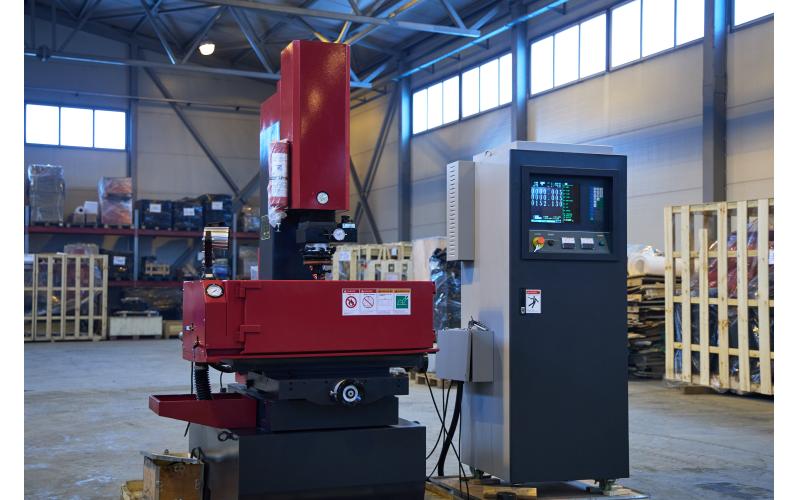

ProTech D-7132 Копировально-прошивной станок

Технические характеристики
ProTech D-7132

Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток оператором. Во время работы оси X и Y необходимо оставлять неподвижными, для этого расположены фиксирующие зажимы в районе рукояток, не дающие ШВП произвести движение.

В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки D71 комплектуются генераторами с максимальными токами обработки 60 и 75А.

Данные модели предназначены для изготовления отверстий в труднообрабатываемых материалах, обработки фасонных поверхностей, в частности при изготовлении пресс-форм, штампов после проведения предварительной обработки на фрезерных станках с ЧПУ, изготовления сеток и решеток, для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренней резьбы в сложно-обрабатываемых материалах и в труднодоступных местах.

Характеристики
Размер рабочего стола X.Y, мм 500х320
Перемещение рабочего стола X, мм 320
Перемещение рабочего стола Y, мм 250
Максимальная толщина обрабатываемой заготовки, мм 250+250
Внутренний размер ванны (ДхШхВ), мм 1030х560х320
Максимальный вес электрода, кг 60
Максимальный вес заготовки, кг 450
Расстояние от патрона до рабочего стола, мм 550
Максимальная скорость обработки, мм3/мин 400/600
Максимальный электрический ток, А 60/75
Лучшая шероховатость, Ra 0,8
Потребляемая мощность станка, кВт 6/9
Минимальный износ электрода, % 0,1
Габариты (ДхШхВ), мм 1100х1400х2120
Вес, кг 1200
Рабочее напряжение (50Гц) 380

Комплектация ProTech D-7132

Стандартная комплектация
Стандартный патрон для крепления электродов
Система программного управления оси Z с 3 осевой УЦИ. Устройство цифровой индикации с оптическими линейками (предназначено для обработки электрических сигналов, поступающих от оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнении операций обработки)
Система фильтрации диэлектрического масла с бумажным фильтром
Система управления с AUTOCUT
Сервопривода Sanyo оси Z
Магнитная плита
Горизонтальная подвижная головка
Встроенная система пожаротушения
Помпа нормального давления
Ящик с набором инструментов
Лампа рабочего освещения
Инструкция по эксплуатации (в электронном или бумажном виде)

Получаемые изделия

Изделие «Заготовка корпуса» выполненное на оборудовании ProTech D-7132
Заготовка корпуса
Изделие «Кронштейн» выполненное на оборудовании ProTech D-7132
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании ProTech D-7132
Кронштейн
Изделие «Матрица» выполненное на оборудовании ProTech D-7132
Матрица
Изделие «Ответная часть» выполненное на оборудовании ProTech D-7132
Ответная часть
Изделие «Фильера» выполненное на оборудовании ProTech D-7132
Фильера
Изделие «Форма» выполненное на оборудовании ProTech D-7132
Форма
Изделие «Шар-призма» выполненное на оборудовании ProTech D-7132
Шар-призма

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech D-7132

Гарантийное обслуживание станка ProTech D-7132

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
