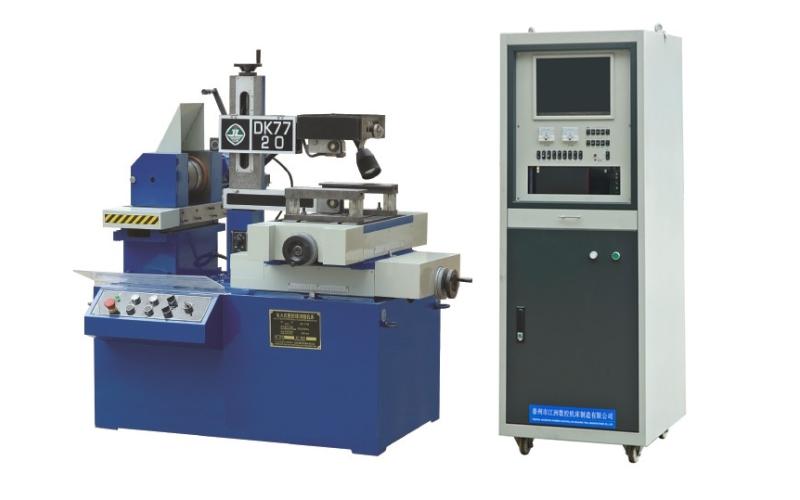

Электроэрозионный проволочно-вырезной станок ProTech DK-7720

Электроэрозионный проволочно-вырезной станок серии DK77 предназначен для изготовления пресс-форм, штампов, инструмента, различной оснастки, деталей машин, муфт, шлицевых и шпоночных пазов и т. д.

Лизинг и кредит
ProTech DK-7720 Электроэрозионный проволочно-вырезной станок

Технические характеристики
ProTech DK-7720

Электроэрозионный проволочно-вырезной станок серии DK77 обрабатывает сталь (в том числе закалённую и нержавеющую), алюминий, титан, твёрдые сплавы, цветной металл, магниты, графиты.

Главное условие для обрабатываемого материала на данном станке — материал заготовки должен быть токопроводным, а вязкость и твёрдость материала не имеют существенного значения.

Станок оснащен системой ЧПУ на базе компьютера в промышленном исполнении и генератором технологического тока. Точность обработки ±0.015 мм. В качестве электрода используется молибденовая проволока. В качестве диэлектрика используется вода с добавлением специального концентрата.

Характеристики
Размер рабочего стола X.Y, мм 270х420
Перемещение рабочего стола X.Y, мм 200х250
Максимальная толщина обрабатываемой заготовки, мм 200
Выбираемый угол наклона ±6°, ~ на толщине 80мм
Максимальный вес заготовки, кг 100
Применяемая проволока, мм 0,18
Максимальная скорость реза, мм^2/мин 200
Средняя скорость реза, мм^2/мин 100
Лучшая шероховатость, Ra 1,6-2,5
Точность обработки по детали, мм ≤0.015
Регулировка скорости вращения проволочного барабана +
Централизованная система смазки +
Система фильтрации воды +
Компьютер и цветной монитор вмонтированный в стойку +
Система ЧПУ с возможностью ввода данных через клавиатуру, карту памяти USB +
Ручной пульт дистанционного управления +
Габариты (ДхШхВ), мм 1160х880х1400
Вес, кг 800
Мощность станка, кВт 2
Рабочее напряжение 380V/220V; 50Hz;
Тип направляющих Линейные направляющие рельсового типа
Межэлектродная среда Вода водопроводная с добавлением концентрата

Комплектация ProTech DK-7720

Стандартная комплектация
Устройство натяжения проволоки
Система управления с AUTOCUT
Концентрат СОЖ 2 кг
Проволока молибденовая 0,18 мм – 2000м
Тип обработки – многопроходный
Опциональные комплектующие
Оптические линейки Sino
Устройство цифровой индикации Sino (предназначено для обработки электрических сигналов, поступающих от оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки)

Получаемые изделия

Изделие «Заготовка корпуса» выполненное на оборудовании ProTech DK-7720
Заготовка корпуса
Изделие «Кронштейн» выполненное на оборудовании ProTech DK-7720
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании ProTech DK-7720
Кронштейн
Изделие «Матрица» выполненное на оборудовании ProTech DK-7720
Матрица
Изделие «Ответная часть» выполненное на оборудовании ProTech DK-7720
Ответная часть
Изделие «Фильера» выполненное на оборудовании ProTech DK-7720
Фильера
Изделие «Форма» выполненное на оборудовании ProTech DK-7720
Форма
Изделие «Шар-призма» выполненное на оборудовании ProTech DK-7720
Шар-призма

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech DK-7720

Гарантийное обслуживание станка ProTech DK-7720

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
