Широкоуниверсальный фрезерный станок ProTech UM-1636

Name: Широкоуниверсальный фрезерный станок ProTech UM-1636
Brand: ProTech
Rating: 5 (103 reviews)

Универсальный фрезерный станок UM-1636 позволяет выполнять все виды фрезерных работ на деталях из материалов различной твердости: сталей, обычных и легированных, чугуна, цветных металлов и их сплавов, а также пластмасс. Перемещающийся в продольном и поперечном направлении стол имеет достаточно большие габариты рабочей поверхности 1600×360 мм и дает возможность обрабатывать детали от малого до среднего размера.

Лизинг и кредит

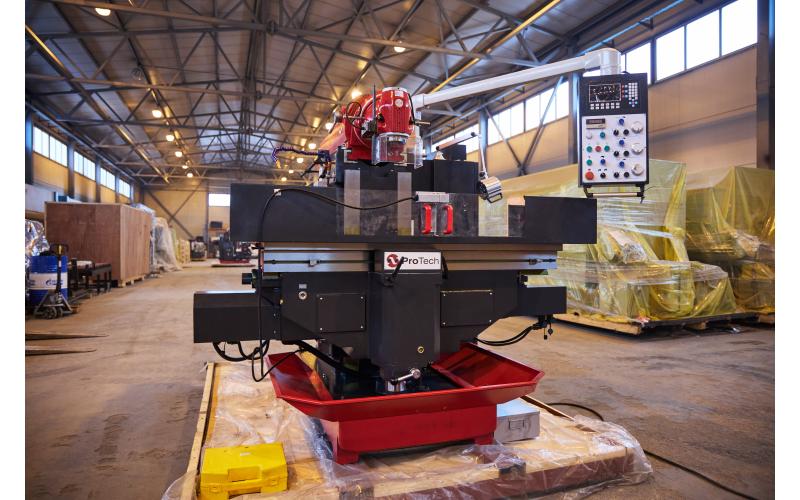

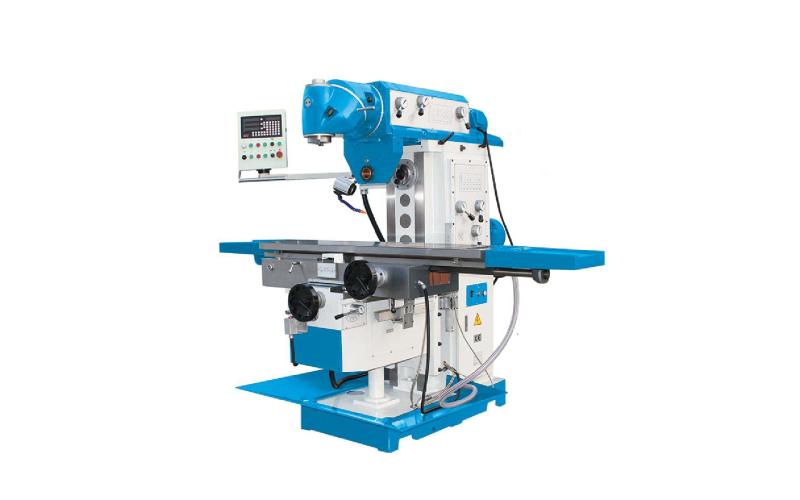

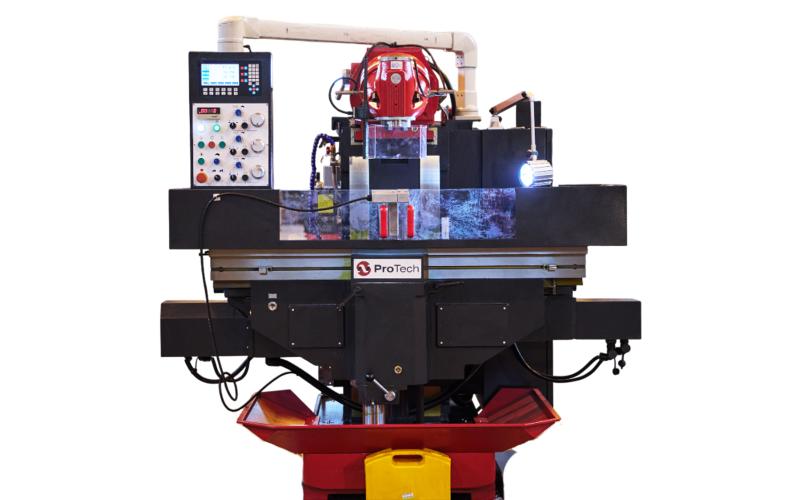

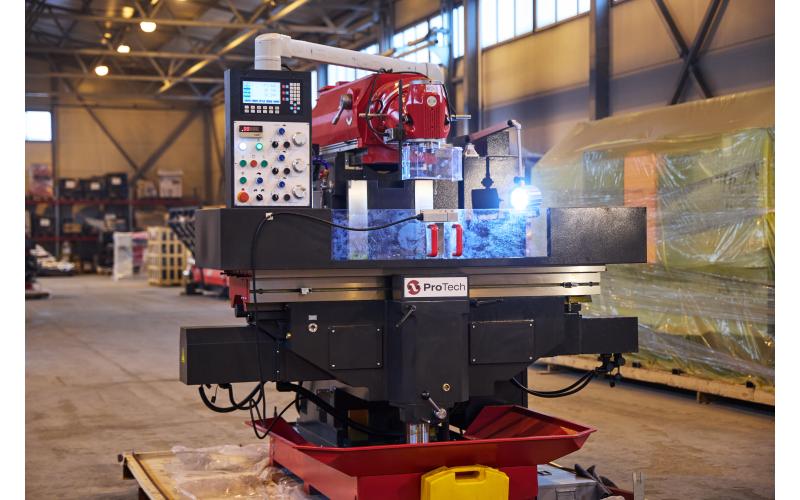

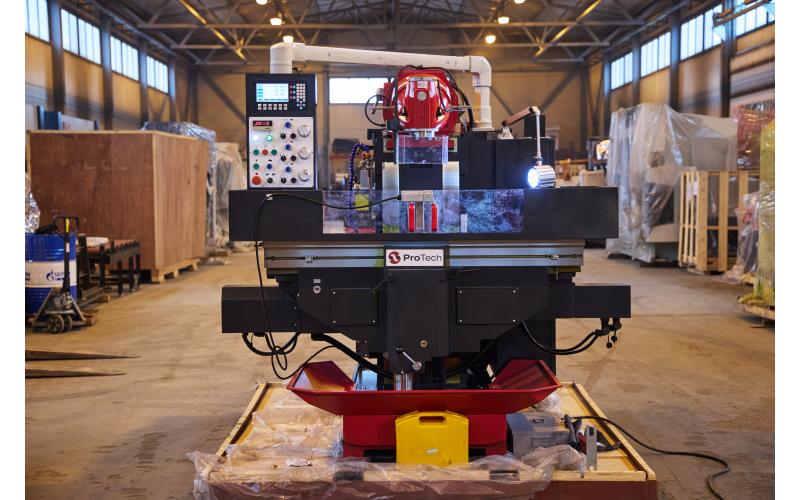

Широкоуниверсальный фрезерный станок ProTech UM-1636 Широкоуниверсальный фрезерный станок

Технические характеристики
ProTech UM-1636

Модель UM-1636 имеет горизонтальный и вертикальный шпиндели. При этом вертикальный шпиндель может дополнительно поворачиваться в двух взаимно перпендикулярных плоскостях.

Станок оснащен устройством цифровой индикации (УЦИ), значительно увеличивающим производительность и точность выполняемых работ. Двигатель привода вертикального шпинделя имеет мощность 4 кВт, горизонтального — 5,5кВт с регулировкой частоты вращения 30÷2050 (27 скоростей). В стандартную комплектацию включена система автоматической смазки, подача СОЖ в зону обработки, а также лампа освещения рабочей зоны.

Оборудование применяется на инструментальных участках машиностроительных заводов единичного и серийного производства, а также в мастерских ремонтного профиля и других сфер производственной деятельности.

Характеристики

Размер стола, мм	1600*360
Ход стола по осям, мм	1300/320/400
Поворот стола	±45
Подача стола, мм/мин	30-750/20-500/15-375
Ускоренная подача стола (X/Y/Z), мм	1300/320/4500
Перемещение стола Z, мм	550
Максимальная нагрузка на стол, кг	500
Т-образный паз, мм	3/18/80
Конус шпинделя	7:24 - ISO 50
Расстояние между вертикальным шпинделем и поверхностью стола, мм	190-590
Расстояние между горизонтальным шпинделем и поверхностью стола, мм	20-420
Расстояние между осью вертикального шпинделя и колонны, мм	200
Диапазон скоростей шпинделя	60-1750 (вертикальный шпиндель) 60-1800 (горизонтальный шпиндель)
Мощность основного двигателя, кВт	4 (вертикальный шпиндель), 5,5 (горизонтальный шпиндель)
Габаритные размеры, мм	255021002150
Масса, кг	2800

Комплектация ProTech UM-1636

Стандартная комплектация

Коробка скоростей выбора частоты вращения шпинделей

Поворотный вертикальный шпиндель с защитным экраном

Пульт управления станком с отображением параметров по УЦИ (на поворотном кронштейне)

Поворотный стол ± 45 градусов

Защитное ограждение рабочего стола

Система централизованной смазки ШВП

Переходная оправка для концевых фрез ISO 50 – MTB4

Переходная оправка для торцевых фрез ISO 50 – Ø 32

Оправка ISO 50, цанговый патрон с комплектом цанг 8шт (4, 5, 6, 8, 10, 12, 14, 16), радиусный ключ

Тиски машинные поворотные

Тяга (штревель) для зажима инструмента

Оправка горизонтального шпинделя Ø27мм; Ø32мм

Электрический шкаф с компонентами CE Schneider Electric

Лампа освещения рабочей зоны

Опциональные комплектующие

Патрон цанговый ISO50 DIN2080 P/P H80 ER40

Комплект цанг 23 PINZE (4-26) DIN6499

Оправка ISO50 DIN2080 P/F FISSO H45 D22, 27, 32

Оправка ISO50 DIN2080 H60 CM2, H65 CM3, H70 CM4 PUNTE

Оправка ISO50 DIN2080 H60 CM2, H65 CM3, H65 CM4 FRESE

Крепёжное приспособление / тиски / токарный патрон с основанием на фрезерный стол/ поворотный стол

Комплект крепёжных элементов СК-16

Монтажный блок для крепления инструмента ETL-50

Набор сверл 138N/25 KIT 1-13 X0.5 HSS

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Тайвань
