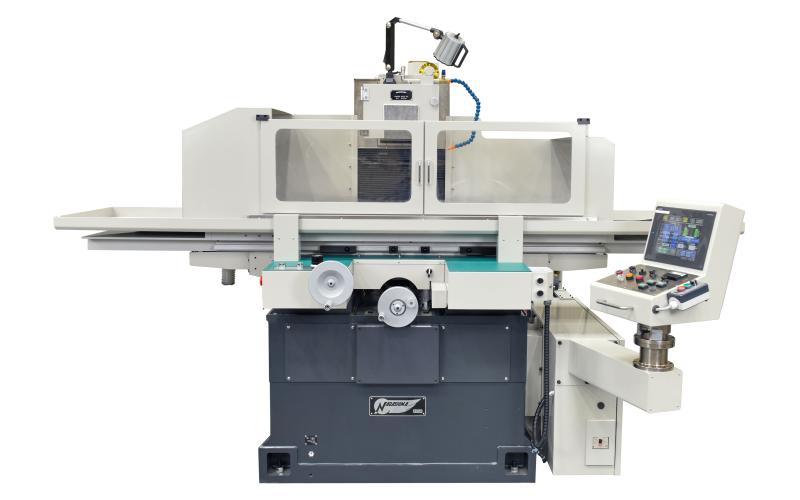

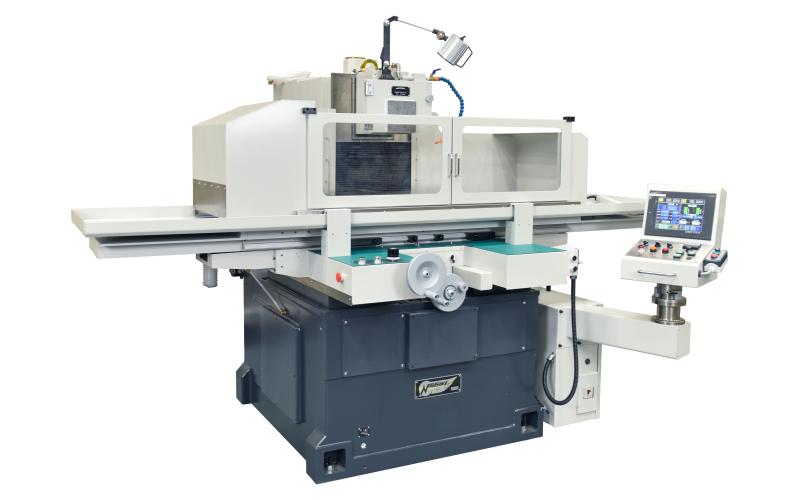

Высокоточный плоскошлифовальный станок Obot NP640X-F
Высокоточный плоскошлифовальный станок NP640X-F сочетает прочную конструкцию и передовые решения для обеспечения максимальной точности обработки. Двойные V-образные направляющие по всем осям повышают стабильность перемещений и точность позиционирования, что особенно важно при шлифовании плоскостей и пазов.
Технические характеристики
Obot NP640X-F
Станок оснащается высокоточными оптическими линейками по двум осям с отображением фактических координат в режиме реального времени, поддерживает автоматические циклы обработки и функцию уменьшения поперечной подачи при чистовой шлифовке. Оборудование востребовано при изготовлении пресс-форм, обработке твердых и износостойких материалов, а также в инструментальном производстве, где критичны надежность и долговечность оборудования.
Основные параметры
| Высота шлифования, мм | 500 |
| Длина шлифования, мм | 700 |
| Ширина шлифования, мм | 400 |
| Система управления | NP-F |
| Визуализация | Светодиодный двухосевой цифровой дисплей |
| Размер рабочего стола (Д×Ш), мм | 700х300 |
| Продольное перемещение рабочего стола, мм | 850 |
| Поперечное перемещение рабочего стола, мм | 440 |
| Высота от рабочего стола до оси шпинделя, мм | 500 |
| Максимальный размер магнитной плиты, мм | 600х400 |
| Высота от пола до рабочего стола, мм | 1080 |
| Максимальный вес обработки (включая магнитный стол и правящее устройство) , кг | 300 |
Продольное перемещение стола
| Размер Т-образного паза x количество пазов | 12мм х 2 |
| Гидравлический сервопривод | Стандартная комплектация |
| Переключение механического ручного маховика и гидравлического сервопривода | Ручной режим |
| Функция автоматического низкоскоростного запуска | Стандартная комплектация |
| Скорость перемещения с гидравлическим приводом, м/мин | 0~20 |
Поперечное перемещение стола
| Механический ручной маховик | Стандартная комплектация |
| Подача большого ручного маховика на 1 оборот, мм | 4 |
| Цена деления малого ручного маховика, мм | 0,01 |
| Минимальное отображаемое значение, мм | 0.0001(0.1мкм) |
| Скорость подачи, мм/мин | 0~450 (бесступенчатое изменение скорости) |
| Положение подачи | Левая или правая сторона изделия |
| Величина подачи, мм | 0~5 |
| Автоматическое уменьшение скорости и подачи в два раза для тонкого шлифования | Стандартная комплектация |
| Высокоточная оптическая линейка (стандартная комплектация), мм | 0.0001(0.1мкм) |
| Цифровой индикатор (стандартная комплектация), мм | 0.0001(0.1мкм) |
Шлифовальная бабка
| Перемещение, мм | 350 |
| Скорость быстрой подачи, мм/мин | 450 |
| Метод | Переключение увеличения трех передачи электронного ручного маховика |
| Подача ручного маховика на 1 оборот, мм | 0,01/0,1/1 |
| Минимальная подача, мм | 0,0001/0,001/0,01 |
| Общая подача, мкм | Произвольная заданная величина |
| Начало тонкого шлифования | Произвольная заданная величина |
| Грубое шлифование, мкм | 0,1/0,2/0,3/0,5/0,7/1/1,5/2/3/5/7/10/15/20 |
| Среднее шлифование, мкм | 0,1/0,2/0,3/0,5/0,7/1/1,5/2/3/5/7/10/15/20 |
| Тонкое шлифование, мкм | 0,1/0,2/0,3/0,5/0,7/1/1,5/2/3/5/7/10/15/20 |
| Резание и шлифование (канавка) | Левая или правая сторона изделия |
| Продольное шлифование (плоское) | Передняя, задняя или передняя и задняя стороны изделия |
| Время выхаживания, повторы | 0/1/2/4/6 |
| Высокоточная оптическая линейка (стандартная комплектация), мм | 0.0001(0.1мкм) |
| Отображаемое значение системы управления (стандартная комплектация) | 0.0001(0.1мкм) |
| Постоянный цикл (стандартная комплектация) | Быстрая подача → грубое шлифование → тонкое шлифование → возврат |
| Грубое шлифование → среднее шлифование → тонкое шлифование → возврат |
Шлифовальный круг
| Наружный диаметр (макс.) x ширина (наибольшая) x посадочный диаметр, мм | |
| Ø305х32хØ76,2 | Скорость вращения, об/мин |
| 0~2400 (бесступенчато) | Мощность электродвигателя, кВт |
| 7,5 кВт 4Р | Cпособ смазывания (стандартная комплектация) |
| Автоматическое смазывание (автоматическая сигнализация недостаточного объема масла) | Конусность патрона шлифовального круга |
| Ø45х1/6 | Габариты (Д×Ш×В), мм |
| 4050×3000×2200 | Вес станка, кг |
| 3700 |
Производитель
Shaanxi Robot Automation Technology Co., Ltd., основанная в 2011 году, представляет собой высокотехнологичное предприятие, ориентированное на разработку, производство, продажу и сервисное обслуживание прецизионных станков с ЧПУ среднего и высокого класса, а также автоматизированных решений.
