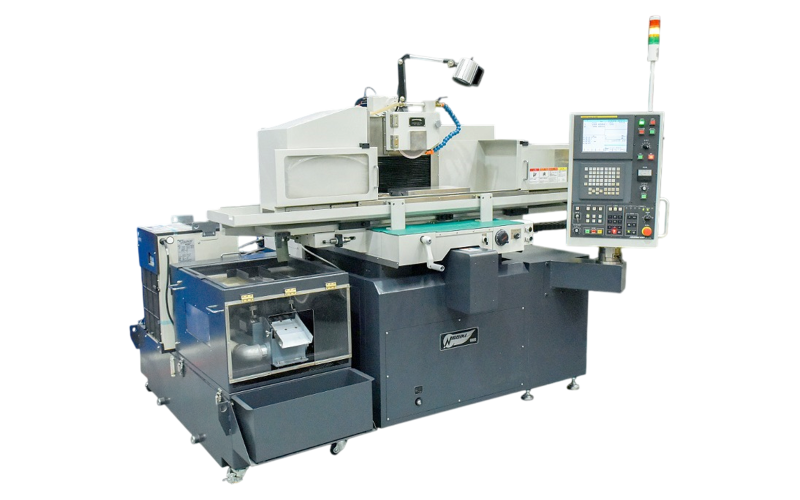

Профилешлифовальный станок Obot NAS 520X-CNC
Компактное решение для высокоточной обработки малых и средних деталей сложного профиля, обеспечивающее разрешение позиционирования до 0,01 мкм и полностью замкнутый цикл управления по основным осям.
Технические характеристики
Obot NAS 520X-CNC
Модель поддерживает диалоговый режим работы без программирования, автоматическую компенсацию износа круга и расширенные функции профильной правки, что делает ее оптимальной для инструментальных цехов и серийного производства прецизионных компонентов.
Основные параметры
| Система управления | 10,4ʺ (Fanuc 0i-MD), сенсорный 10,4" |
| Размер рабочего стола (Д×Ш), мм | 540×180 |
| Максимальное перемещение рабочего стола, мм | 650×230 |
| Высота от рабочего стола до центра шпинделя шлифовального круга, мм | 500 |
| Максимальный размер плиты с электропостоянным магнитом, мм | 500×200 |
| Максимальный вес обработки (включая магнитный стол и правящее устройство), кг | 100 |
| Расстояние между нижней частью станины и верхней частью рабочего стола, мм | 1020 |
| Размер Т-образного паза x количество пазов | 12 мм х 1 |
Продольный ход стола
| Привод | Привод механического ручного маховика, Гидравлический сервопривод |
| Переключение механического ручного маховика/ гидравлического сервопривода | Ручное переключение |
| Функция автоматического низкоскоростного запуска с гидравлическим сервоприводом | Стандартная комплектация |
| Скорость подачи гидравлического сервопривода | 0-25 |
Поперечный ход стола
| Тип привода | Серводвигатель переменного тока FANUC |
| Электронный ручной маховик | Стандартная комплектация |
| Минимальная подача электронного ручного маховика | 0.0001（0.1мкм） |
| Увеличение электронного ручного маховика | ×1，×10，×100 |
| Подача электронного ручного маховика на один оборот, мм/оборот | 0.01/0.1/1.0 |
| Скорость подачи в автоматической обработке, мм/мин | 0～1200 |
| Скорость быстрой подачи в автоматической обработке, мм/мин | 0～1200 |
| Регулировка увеличения скорости подачи в автоматическом режиме | 0～150% |
| Оптическая линейка с разрешением 0,1 мкм | Стандартная комплектация |
Подача шлифовальной бабки
| Тип привода | Серводвигатель переменного тока FANUC |
| Электронный ручной маховик | Стандартная комплектация |
| Минимальная подача электронного ручного маховика, м | 0.0001（0.1мкм） |
| Увеличение электронного ручного маховика | ×1，×10，×100 |
| Подача электронного ручного маховика на один оборот, мм/оборот | 0.01/0.1/1.0 |
| Скорость подачи в автоматической обработке, мм/мин | 0～600 |
| Скорость быстрой подачи в автоматической обработке, мм/мин | 0～600 |
| Регулировка увеличения скорости подачи в автоматической обработке | 0～150% |
| Оптическая линейка с разрешением 0,1 мкм | Стандартная комплектация |
| Настройка подачи (грубое, среднее, тонкое, сверхточное шлифование) | 0,1 мкм～Настройка любого количества |
| Количество выхаживаний | 0～999 |
Шлифовальный круг
| Наружный диаметр x ширина x внутренний диаметр (макс.), мм | φ255×25×φ50.8 |
| Скорость вращения, об/мин | 0～3600 |
Приводы
| Серводвигатель переменного тока по верхней и нижней осям, кВт | 0.75 |
| Серводвигатель переменного тока по передней и задней осям, кВт | 0.75 |
| Электродвигатель оси шлифовального круга, кВт | 2.2 *4P |
| Электродвигатель гидравлической станции, кВт | 1,5 |
Габариты, вес
| Внешний размер (Д×Ш×Г), мм | 3100×2800×2100 |
| Вес станка, кг | 2200 |
Производитель
Shaanxi Robot Automation Technology Co., Ltd., основанная в 2011 году, представляет собой высокотехнологичное предприятие, ориентированное на разработку, производство, продажу и сервисное обслуживание прецизионных станков с ЧПУ среднего и высокого класса, а также автоматизированных решений.
