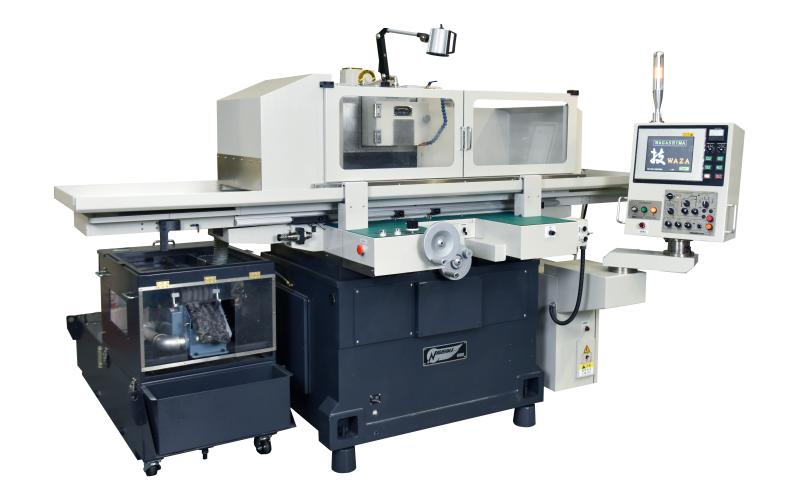

Профилешлифовальный станок Obot WAZA 630X-NC
Модель ориентирована на интенсивную эксплуатацию и обработку сложных профилей с автоматическим управлением всеми ключевыми параметрами. Система WAZA-NC обеспечивает удобное задание режимов и автоматическую обработку плоскостей, пазов и дуговых поверхностей, а функция онлайн-правки круга и автоматической компенсации износа повышает точность и снижает время простоя.
Технические характеристики
Obot WAZA 630X-NC
Конструкция станка предусматривает механическую панель управления и возможность оперативной регулировки подачи шлифовального круга непосредственно в процессе обработки.
Основные параметры
| Система управления | Система числового программного управления (ЧПУ) WAZA-NC |
| Размер рабочего стола (Д×Ш), мм | 700×300 |
| Максимальное перемещение рабочего стола, мм | 850×340 |
| Высота от рабочего стола до центра шпинделя шлифовального круга), мм | 500 |
| Максимальный размер плиты с электропостоянным магнитом), мм | 500×300 |
| Максимальный вес обработки (включая магнитный стол и правящее устройство), кг | 300 |
| Расстояние от пола и верхней частью рабочего стола, мм | 1080 |
| Размер Т-образного паза x количество пазов | 12 мм х 2 |
Продольная подача стола
| Тип привода | Привод механического ручного маховика, Гидравлический сервопривод |
| Переключение механического ручного маховика/ гидравлического сервопривода | Ручное переключение |
| Функция автоматического низкоскоростного запуска с гидравлическим сервоприводом | Стандартная комплектация |
| Скорость подачи гидравлического сервопривода, м/мин | 0～20 |
Поперечная подача стола
| Тип привода | Привод ручного механического маховика (при ручной обработке). Привод серводвигателя переменного тока (при автоматической обработке) |
| Механический ручной маховик | Стандартная комплектация |
| Подача одного оборота механического ручного маховика, мм | 4 |
| Цена деления механического ручного маховика, мм | 0,01 |
| Минимальное отображаемое значение, мм | 0.0001(0.1мкм) |
| Электронный ручной маховик | Опция |
| Минимальная подача электронного ручного маховика, мм | 0.0001（0.1мкм） |
| Градации электронного ручного маховика | ×1，×10，×100 |
| Подача электронного ручного маховика на один оборот, мм/оборот | 0.01/0.1/1.0 |
| Скорость подачи в автоматической обработке, мм/мин | 10～750 |
| Скорость быстрой подачи в автоматической обработке, мм/мин | 0～1000 |
| Регулировка увеличения скорости подачи в автоматической обработке | 0～100% |
| Высокоточная оптическая линейка (стандартная комплектация), мм | 0.0001（0.1мкм） |
| Автоматическое уменьшение 1/2 скорости подачи и объема подачи для тонкого шлифования | Стандартная комплектация |
Подача шлифовальной бабки
| Тип привода | Серводвигатель переменного тока |
| Перемещение, мм | 350 |
| Скорость ручного быстрого подъема, мм/мин | 450 |
| Электронный ручной маховик | Стандартная комплектация |
| Минимальная подача электронного ручного маховика, мм | 0.0001（0.1мкм） |
| Увеличение электронного ручного маховика | ×1，×10，×100 |
| Подача электронного ручного маховика на один оборот, мм/оборот | 0.01/0.1/1.0 |
| Скорость подачи в автоматической обработке, мм/мин | 0～450 |
| Скорость быстрой подачи в автоматической обработке, мм/мин | 0～450 |
| Регулировка увеличения скорости подачи в автоматической обработке | 0～100% |
| Подача грубого шлифования в автоматической обработке, мкм | 0.1、0.2、0.3、0.5、0.7、1、1.5、2、3、5、7、 10、15、20 |
| Выхаживание, повторы | 0、1、2、4、6 |
| Высокоточная оптическая линейка (стандартная комплектация) | 0.0001（0.1мкм） |
Шлифовальный круг
| Наружный диаметр x ширина x внутренний диаметр (макс.), мм | Ø305×32×Ø76.2 |
| Скорость вращения, об/мин | 0～2400 |
| Конус посадки патрона | Ø45×1/6 |
Приводы
| Серводвигатель переменного тока по верхней и нижней осям, кВт | 0,4 |
| Серводвигатель переменного тока по передней и задней осям, кВт | 0.85 |
| Электродвигатель оси шлифовального круга, кВт | 7.5 кВт 4P |
| Электродвигатель гидравлической станции, кВт | 1,50 |
| Электродвигатель роликового правящего устройства, кВт | 0.2 |
Вес, габариты
| Вес станка, кг | 3500 |
| Внешние габариты (Д×Ш×Г), мм | 3900×3000×2100 |
Производитель
Shaanxi Robot Automation Technology Co., Ltd., основанная в 2011 году, представляет собой высокотехнологичное предприятие, ориентированное на разработку, производство, продажу и сервисное обслуживание прецизионных станков с ЧПУ среднего и высокого класса, а также автоматизированных решений.
