Насколько важен гидравлический зажим для точности в 4-осевых поворотных столах? При высокоточной обработке с ЧПУ 4-осевой поворотный стол служит для выполнения сложных операций с несколькими поверхностями детали. Поскольку такие отрасли, как аэрокосмическая промышленность, производство медицинского оборудования и пресс-форм, продолжают требовать микронной точности, важность зажимного механизма поворотного стола становится все более очевидной. Среди различных вариантов гидравлический зажим выделяется высокой прочностью, жесткостью и стабильностью фиксации, что способствует повышению точности обработки.

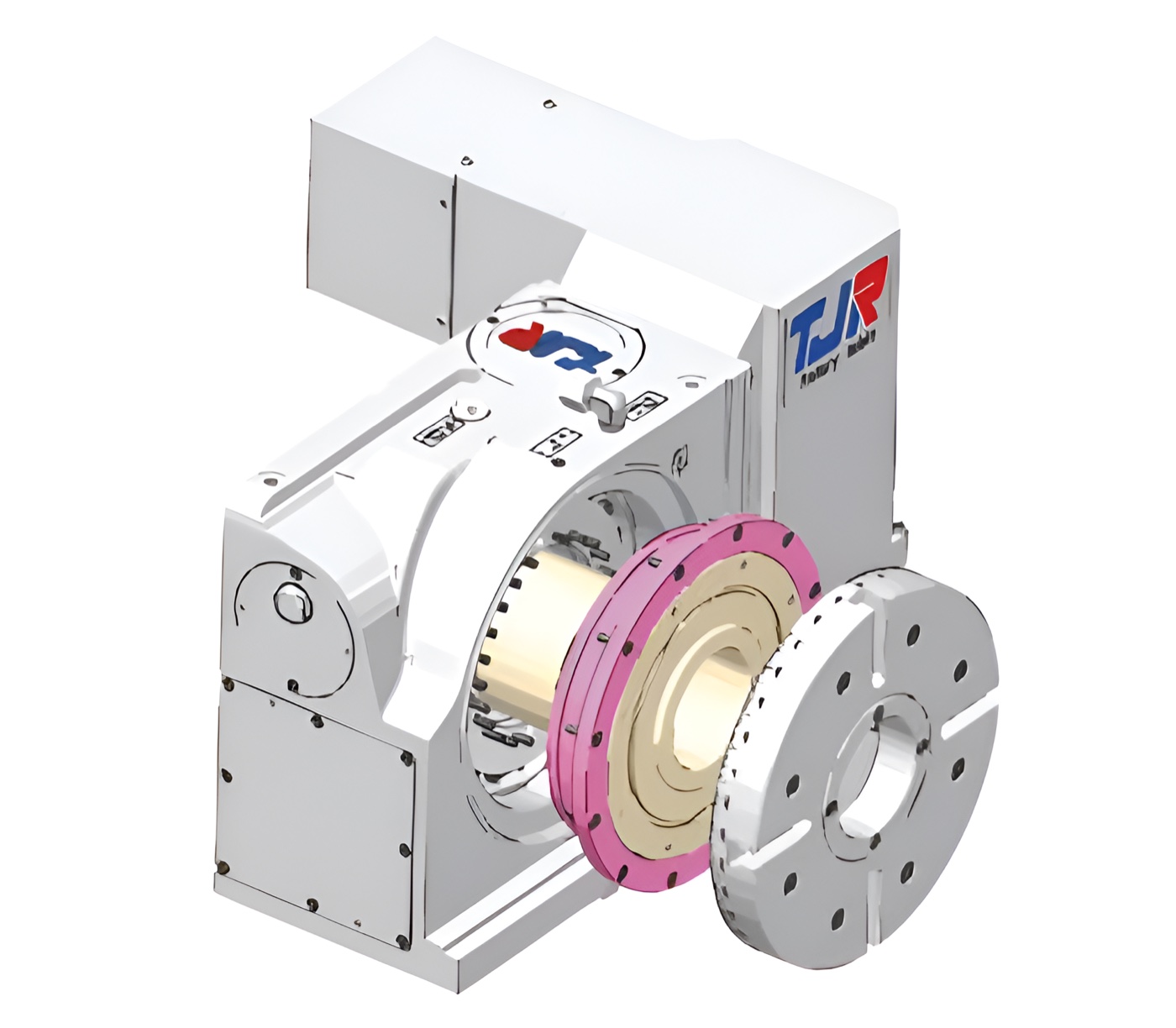

Устройство гидравлического зажима поворотных столов
Гидравлические системы зажима используют масло под давлением для создания сильных и постоянных усилий. В 4-осном поворотном столе этот механизм фиксирует вращающийся диск на месте в начале обработки, предотвращая даже малейшее движение, способное поставить под угрозу точность. В отличие от пневматических систем, полагающихся на давление воздуха, гидравлический зажим обеспечивает постоянное давление и сохраняет фиксированное положение на протяжении всего процесса обработки. Даже при большом крутящем моменте и высоких нагрузках резания!
Связь между усилием зажима и точностью
Чтобы достичь микронной точности, каждый компонент системы должен работать гармонично — шпиндель, инструмент, приспособление и поворотный стол. Если деталь подвергается вибрации или микросмещениям, могут возникнуть отклонения от заданных размеров.
Гидравлический зажим решает эту проблему, применяя высокий и равномерный удерживающий момент, исключая микропрогибы в процессе обработки. Это приводит к стабильным траекториям движения инструмента, гладкой поверхности и минимизации совокупных ошибок при многоосных перемещениях. Более того, повторяемость гидравлических систем обеспечивает стабильную работу на протяжении тысяч циклов. Герметичная гидравлическая система снижает влияние внешних факторов, в том числе колебаний температуры и влажности, на работу зажима. В результате гидравлический зажим обеспечивает стабильные характеристики фиксации, необходимые для долговременной надёжности и повторяемости позиционирования.
Преимущества гидравлического зажима для прецизионной обработки
- Высокая жесткость: гидравлические системы фиксируют компоненты с большей силой, предотвращая малейшее смещение во время процесса резания.
- Позиционирование на микронном уровне: стабильность высокого давления обеспечивает точное изменение положения и повторяемость, что крайне важно для 4-осевой синхронизации.
- Износостойкость и долговечность: гидравлические системы с надлежащей герметизацией поддерживают стабильную производительность и снижают износ механических компонентов.
- Улучшенное качество поверхности: снижение вибрации приводит к более гладкой поверхности и лучшей стабильности размеров.
- Повышенная безопасность и контроль: контролируемое давление масла предотвращает внезапное зацепление, защищая как станок, так и заготовку.
Промышленные задачи, в которых эффективен гидравлический зажим
Гидравлические зажимные системы особенно важны при выполнении операций, требующих строгого соблюдения точности. В аэрокосмической отрасли они обеспечивают стабильность при обработке лопаток турбин или корпусов двигателей. При производстве пресс-форм и штампов — помогают поддерживать идеальную симметрию при чистовой обработке полостей с высоким крутящим моментом. В автомобилестроении, например при обработке зубчатых колёс и тормозных дисков, гидравлический зажим поддерживает надёжную фиксацию стола после индексации, помогая сохранять точность и стабильность размеров деталей.
Заключение
В современном высокоточном производстве гидравлический зажим — не функция, а необходимость. Благодаря этому 4-осевые поворотные столы обеспечивают высокую жёсткость, стабильность и повторяемость позиционирования при выполнении сложных операций обработки.
Пневматические системы подходят для быстрой работы и автоматизации, а гидравлические предпочтительны при строгих требованиях к производительности, надёжности фиксации и микронной точности.

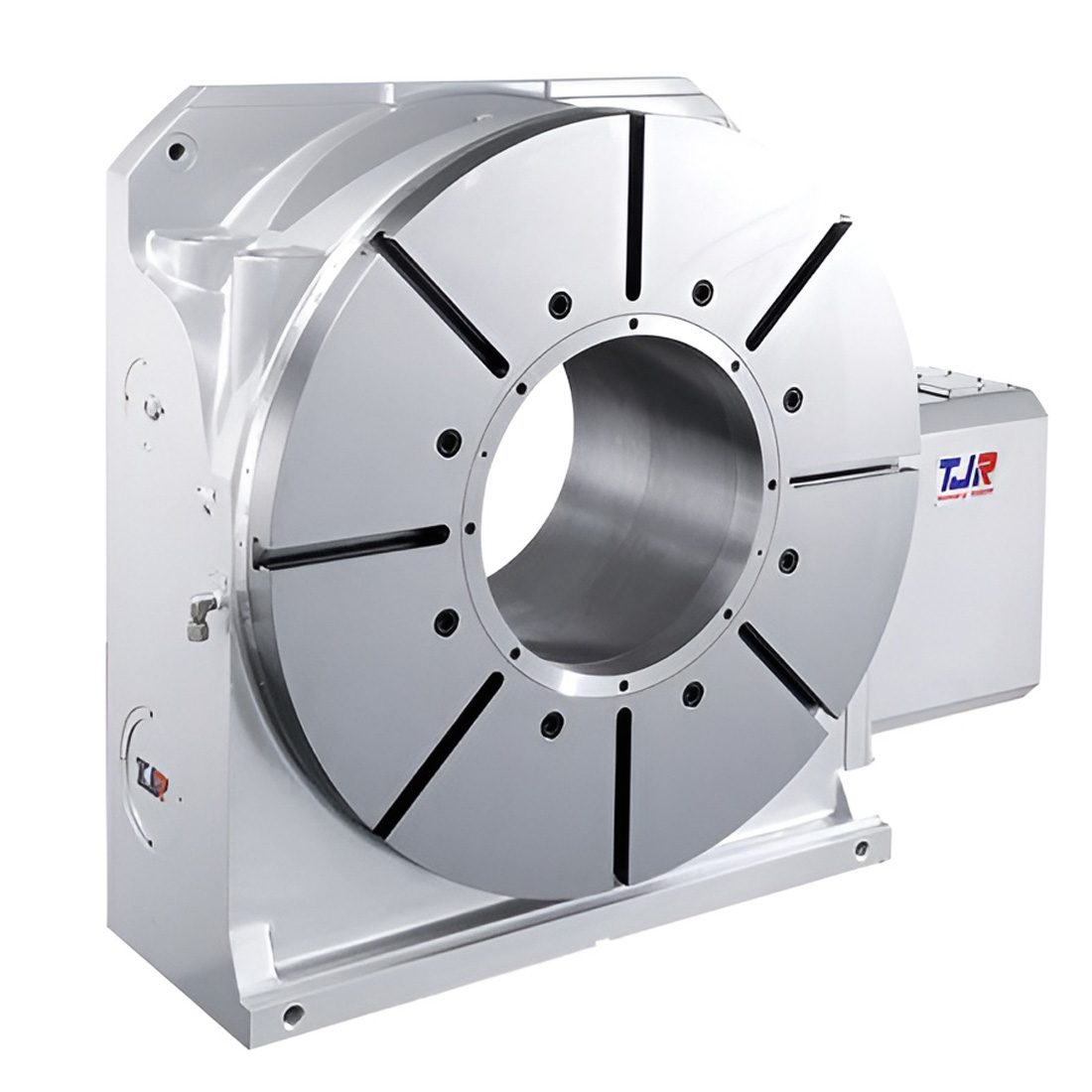

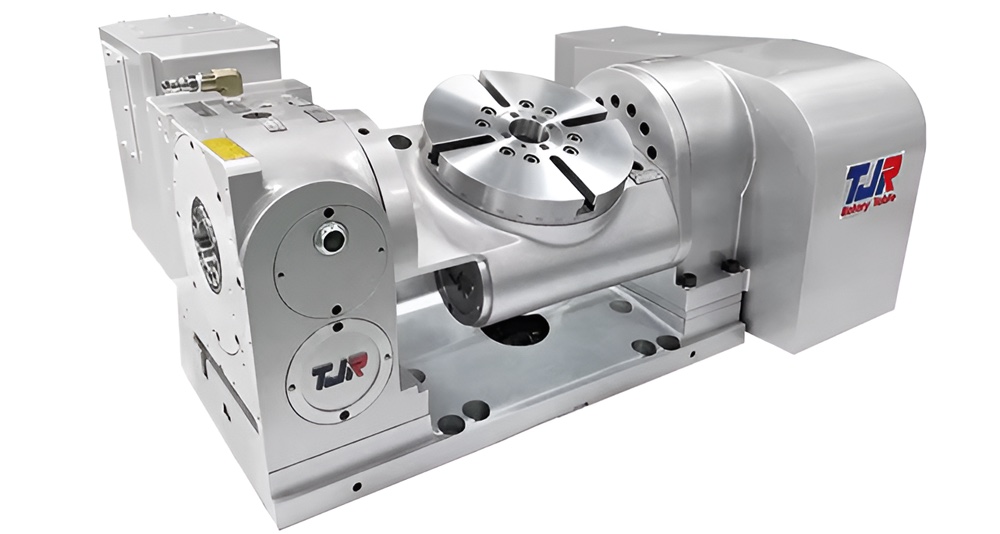

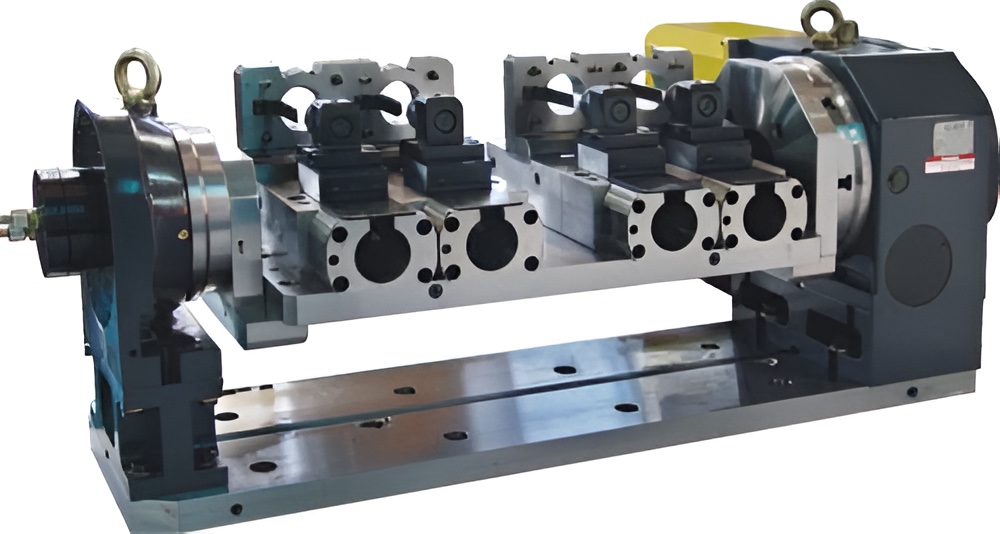

Поворотные столы с роликовым механизмом зацепления:
Часто задаваемые вопросы
Недостаточная жёсткость может привести к вибрациям, микроперемещениям и отклонениям размеров. Чем стабильнее зафиксирован стол, тем меньше влияние нагрузки от инструмента на положение детали.
Нет. Итоговая точность зависит также от конструкции стола, приводов, подшипников, системы обратной связи, станка, инструмента, оснастки и режимов резания. Гидрозажим отвечает прежде всего за стабильность положения стола во время обработки.
Гидравлическая система позволяет получить большее и более стабильное усилие фиксации. Пневматический зажим обычно быстрее срабатывает и удобен для автоматизированных циклов с умеренными нагрузками, тогда как гидравлический чаще применяется при высоких силах резания и повышенных требованиях к жёсткости.
Косвенно. Само позиционирование выполняется приводом и системой измерения поворотного стола, а гидрозажим фиксирует достигнутое положение. Стабильное усилие зажима помогает сохранять его при последующей обработке.
Да, если одной из причин ухудшения поверхности являются вибрации или недостаточная жёсткость поворотной оси. Более стабильная фиксация помогает уменьшить вибрации и получить более равномерную обработанную поверхность.
Для чистовой и силовой обработки, фрезерования с высоким крутящим моментом, изготовления пресс-форм и штампов, обработки корпусных деталей, зубчатых колёс и других деталей, где требуется стабильная фиксация после индексации.
