Прошивной станок: принцип работы и предназначение

Копировально-прошивное оборудование предназначено для получения в заготовках:

отверстий;

полостей;

углублений разной формы.

Помимо этого, прошивные станки используются для нанесения на заготовки различных надписей.

Посмотрите на видео: Принцип работы и предназначение

Принцип работы прошивного станка

В электроэрозионных копировально-прошивных станках объемному профильному электроду-инструменту придается поступательное движение с определенной скоростью по направлению к электроду-детали.

В процессе копировально-прошивной обработки электрод-деталь и электрод-инструмент погружены в среду углеводородной рабочей жидкости. Простейшим вариантом жидкости является керосин с добавкой машинного масла. Рабочая жидкость заливается в бак и поддерживается в нем на постоянном уровне. В процессе обработки она непрерывно очищается и охлаждается.

Для надежного удаления шлама и лучшей очистки зоны обработки в процессе работы электроду-инструменту придается, помимо поступательного, возвратно-поступательное движение с определенной частотой. Амплитуда хода при этом может задаваться различной и быть значительной, вплоть до выхода электрода-инструмента полностью из заготовки.

Структура прошивного станка с ЧПУ

Подробнее остановимся на типовой структуре оборудования.

На станине смонтирован рабочий стол, на котором закрепляется заготовка. Обработка осуществляется в ванне, заполненной рабочей жидкостью. Электрод-инструмент закрепляется в электрододержателе и с помощью кареток перемещается в двух взаимно перпендикулярных направлениях в горизонтальной плоскости.

Электрод-инструмент колеблется и поступательно перемещается к заготовке по сигналам блока управления, который приводит в действие шаровинтовой привод и вибратор, закрепленный на площадке. Стол и электрод-инструмент изолированы от станины станка диэлектрическими прокладками. Электрическая часть станка включает в себя генератор импульсов, а также блок управления с приборами контроля режимов обработки.

Рабочая жидкость подается в межэлектродный промежуток из бака через магистраль. Насос может подавать жидкость непосредственно в ванну по магистрали. Для слива жидкости в бак также используется магистраль. Перемещение по осям Х и Y осуществляется при помощи приводов и после поступления на них сигнала от блока управления.

В зависимости от массы обрабатываемых заготовок применяются прошивные станки различных типоразмеров и с различной мощностью.

Компания «ПроТехнологии» занимается поставкой и сервисным обслуживанием копировально-прошивных станков.

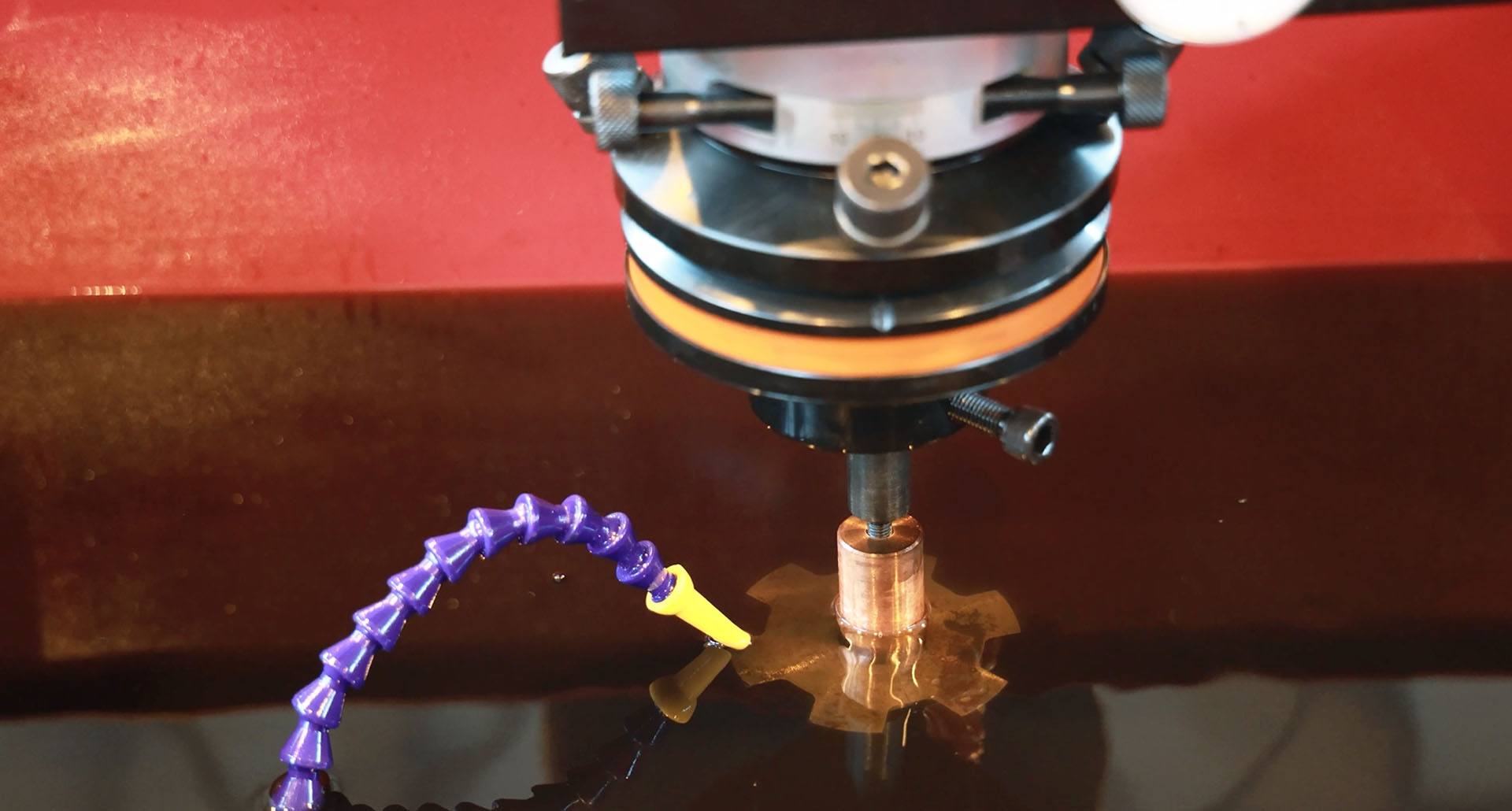

В процессе обработки электрод-деталь и электрод-инструмент погружены в среду углеводородной рабочей жидкости

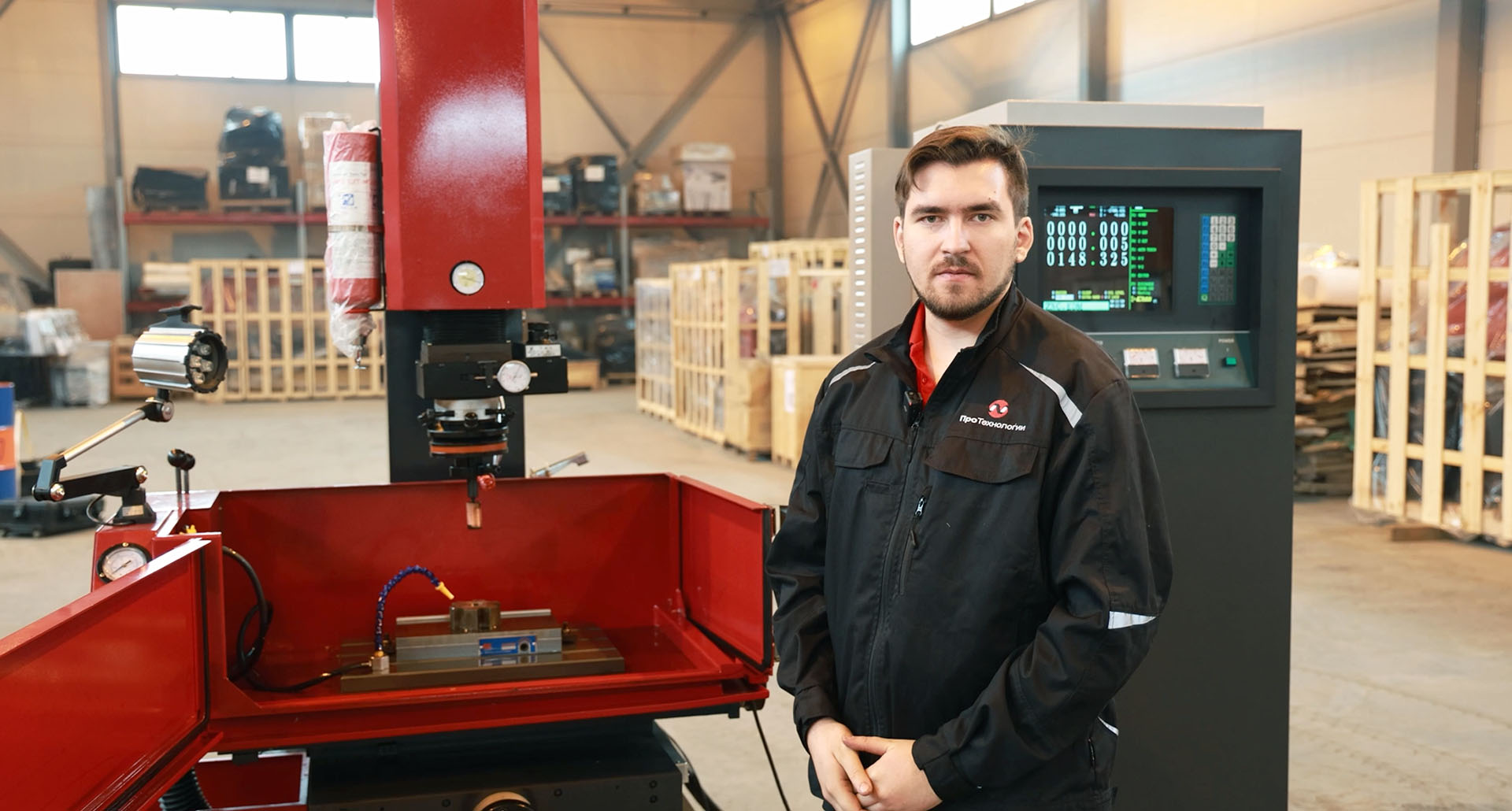

На станине смонтирован рабочий стол, на котором закрепляется заготовка

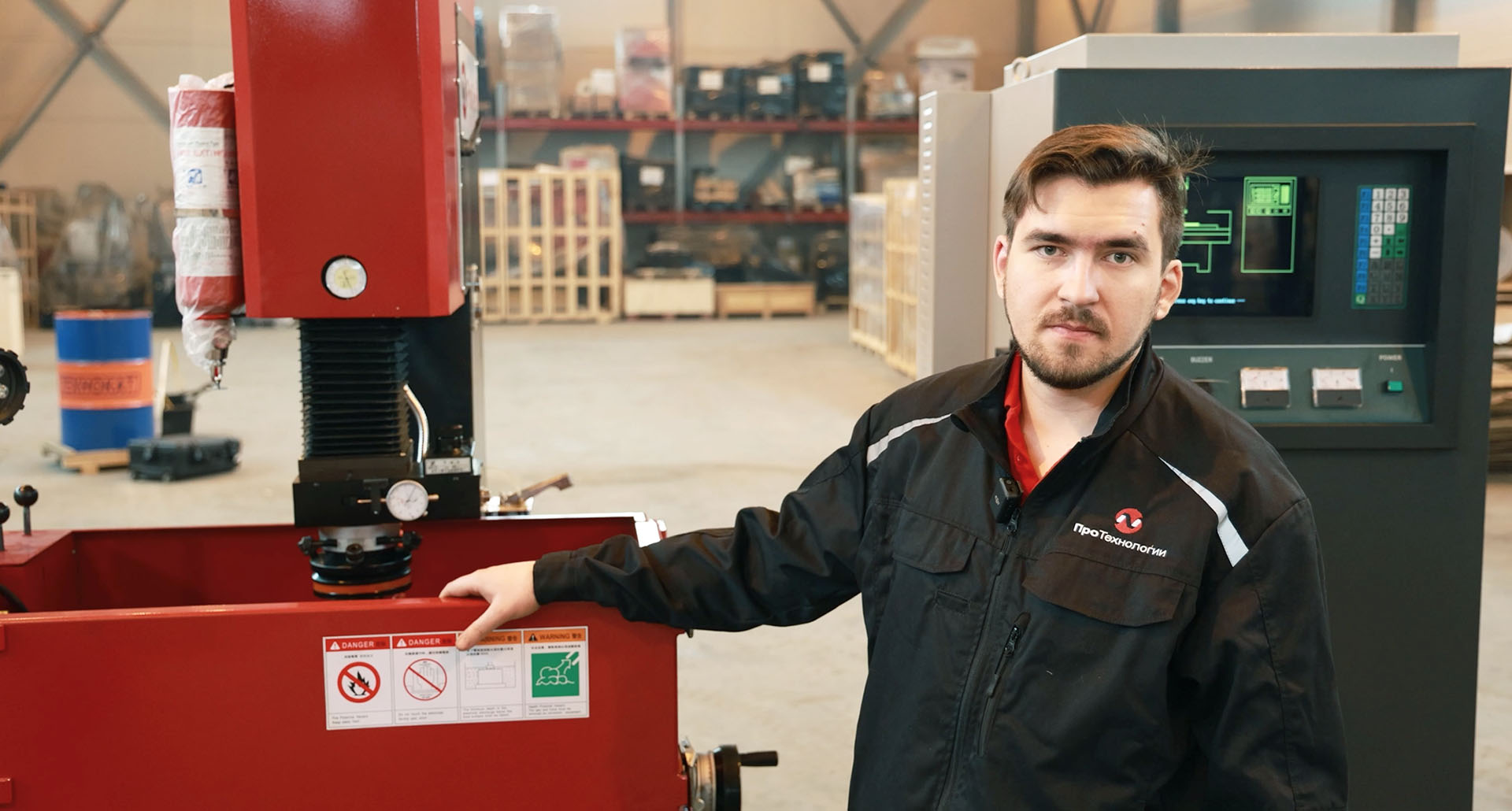

Оборудование используется для нанесения на заготовки различных надписей

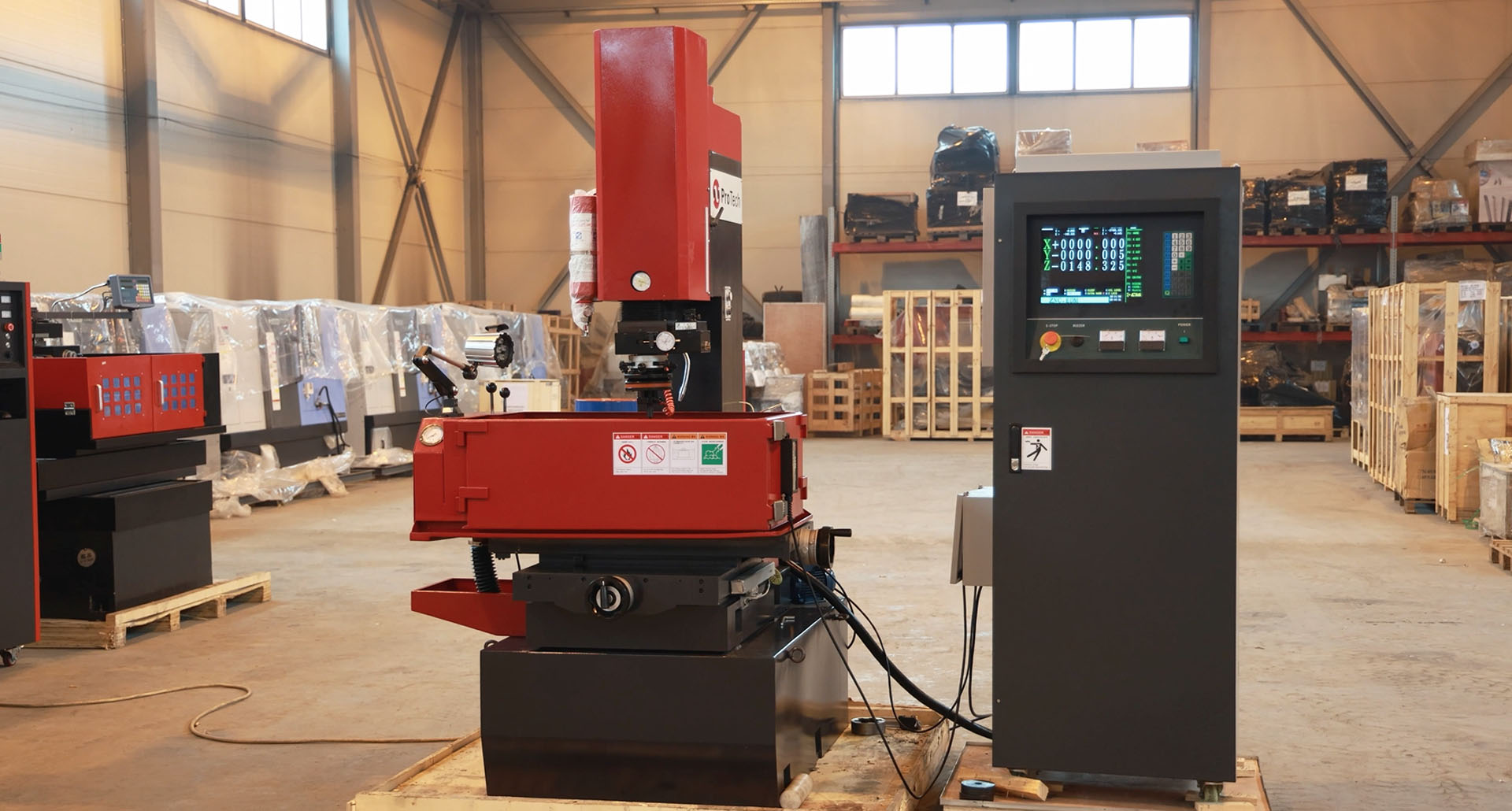

Станок предназначен для получения в заготовках отверстий, полостей, углублений

Часто задаваемые вопросы

Какие технические характеристики и возможности имеет копировально-прошивной станок?

Копировально-прошивной станок оснащён объемным профильным электродом-инструментом, который движется поступательно и возвратно-поступательно. Управление осуществляется с помощью блока управления и шаровинтового привода. Рабочая жидкость постоянно очищается и охлаждается для поддержания качества обработки.

Какой принцип работы у электроэрозионного копировально-прошивного станка?

Принцип работы заключается в движении профильного электрода-инструмента к электроду-детали в среде углеводородной рабочей жидкости. Жидкость, например, керосин с машинным маслом, используется для охлаждения и очистки зоны обработки от шлама.

Какие материалы можно обрабатывать с помощью данного станка?

Прошивные станки компании «ПроТехнологии» предназначены для обработки различных материалов, включая металлические заготовки. Они позволяют создавать отверстия, полости и углубления, а также наносить надписи на поверхности заготовок.

Каковы габариты заготовок, которые может обрабатывать этот станок?

Размеры заготовок, которые могут быть обработаны на копировально-прошивном станке, зависят от типоразмеров и мощности самого оборудования. Прошивные станки могут быть адаптированы для различных масс и размеров заготовок.

Какие преимущества имеет копировально-прошивной станок с ЧПУ компании «ПроТехнологии»?

Станки с ЧПУ от компании «ПроТехнологии» обеспечивают высокую точность обработки благодаря автоматизированной системе управления и шаровинтовым приводам. Они также позволяют эффективно удалять шлам и охлаждать рабочую зону для поддержания оптимальных условий обработки.
