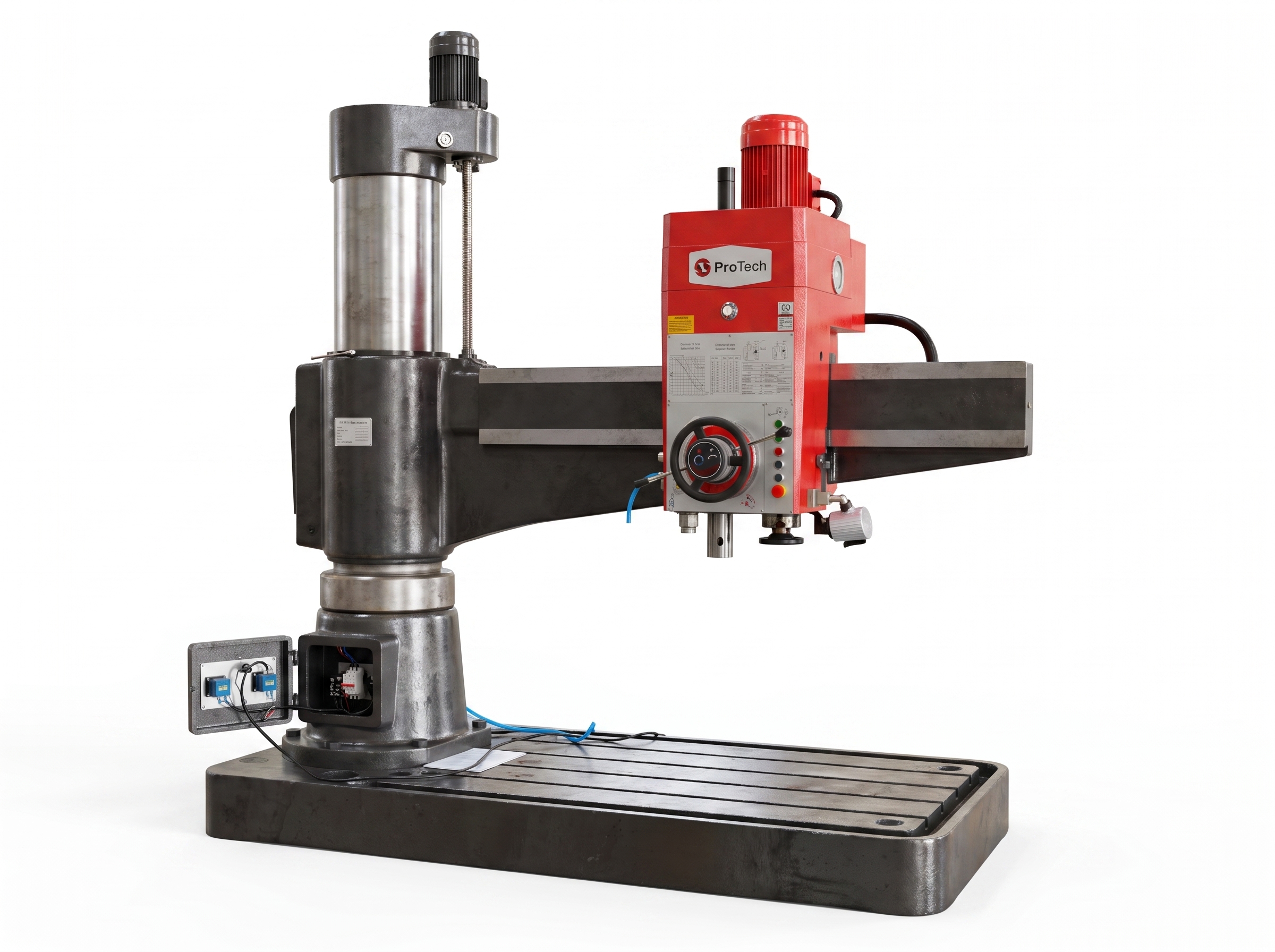

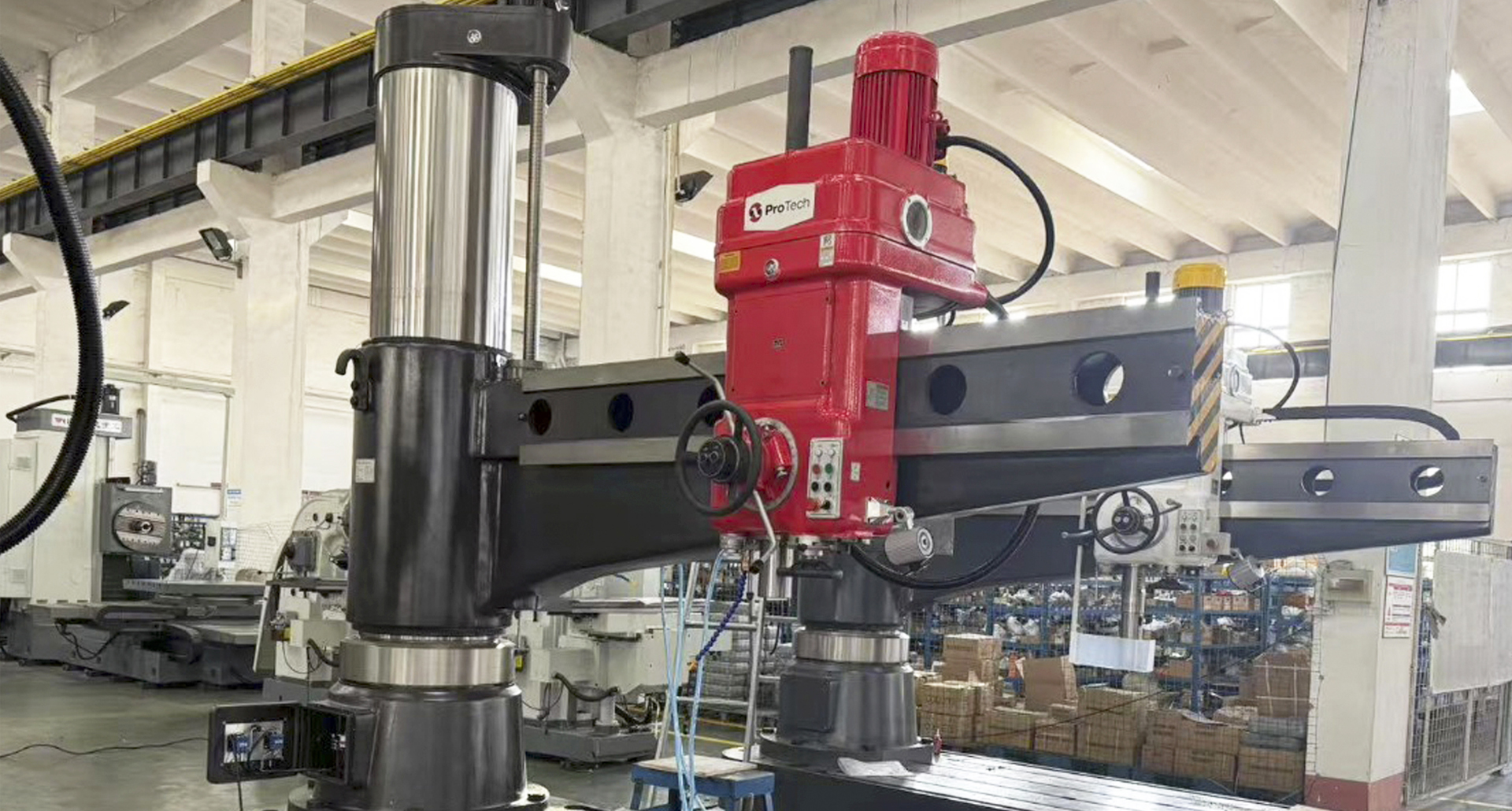

Радиально-сверлильный станок — это металлорежущее оборудование сверлильной группы, предназначенное для обработки отверстий в крупногабаритных и тяжелых деталях. Главная конструктивная особенность данного станка — возможность перемещения шпинделя относительно неподвижно закрепленной заготовки.
В отличие от вертикально-сверлильных моделей, где деталь нужно позиционировать под режущий инструмент, здесь сверлильная головка сама подводится к нужной координате за счет поворота траверсы (рукава) и ее перемещения по колонне. Это экономит время и позволяет обрабатывать детали весом в десятки тонн.
Назначение и технологические возможности
Радиально-сверлильные станки широко применяются в единичном, мелкосерийном и крупносерийном производствах (тяжелое машиностроение, судостроение, производство металлоконструкций и энергетическое машиностроение).
На данном оборудовании выполняются следующие операции:
- сверление отверстий в сплошном металле;
- рассверливание и зенкерование предварительно полученных отверстий;
- развертывание для достижения высокой точности и чистоты поверхности;
- нарезание внутренней метрической и дюймовой резьбы машинными метчиками;
- подрезка торцов и цилиндрическое растачивание.
Устройство радиально-сверлильного станка

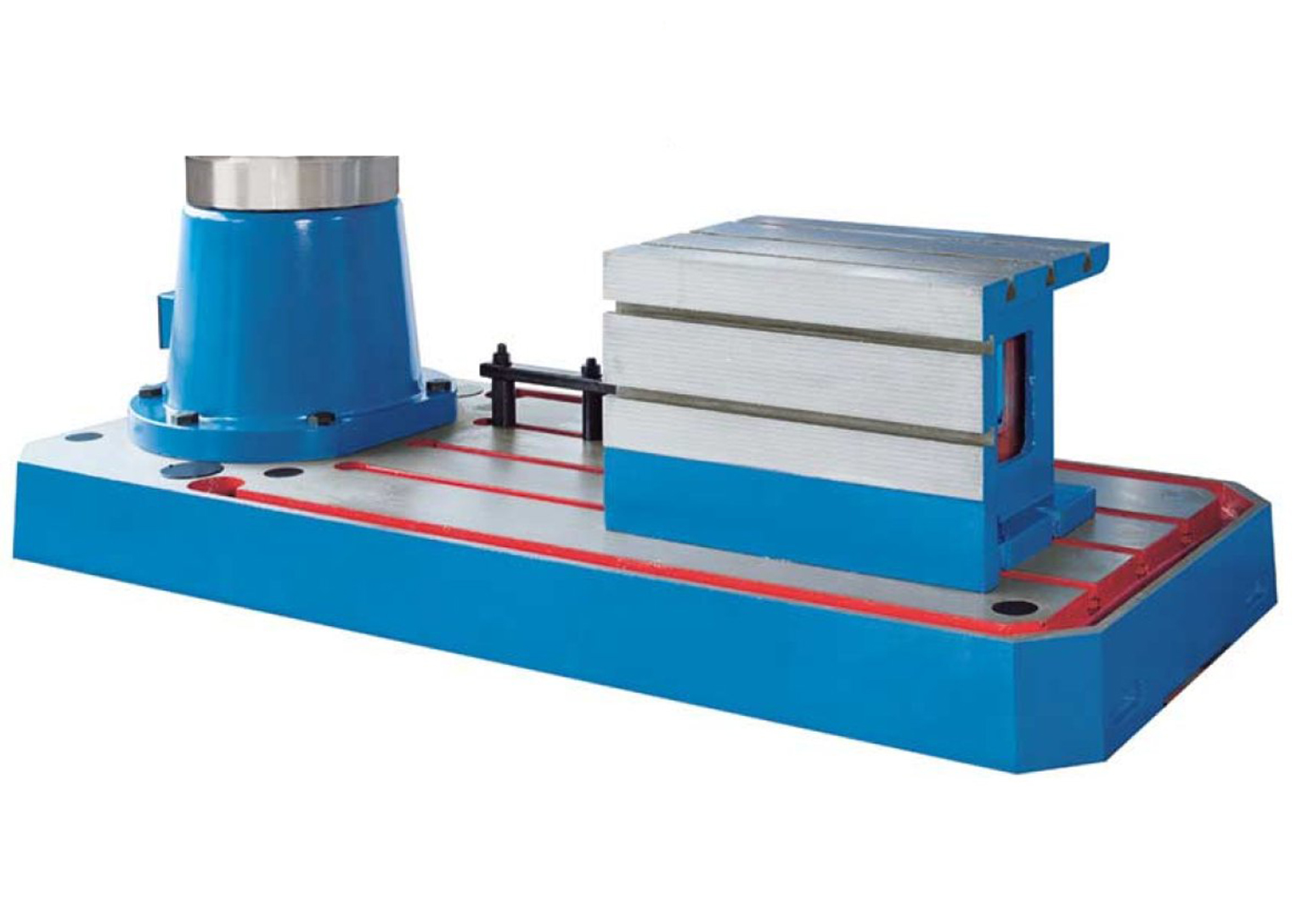

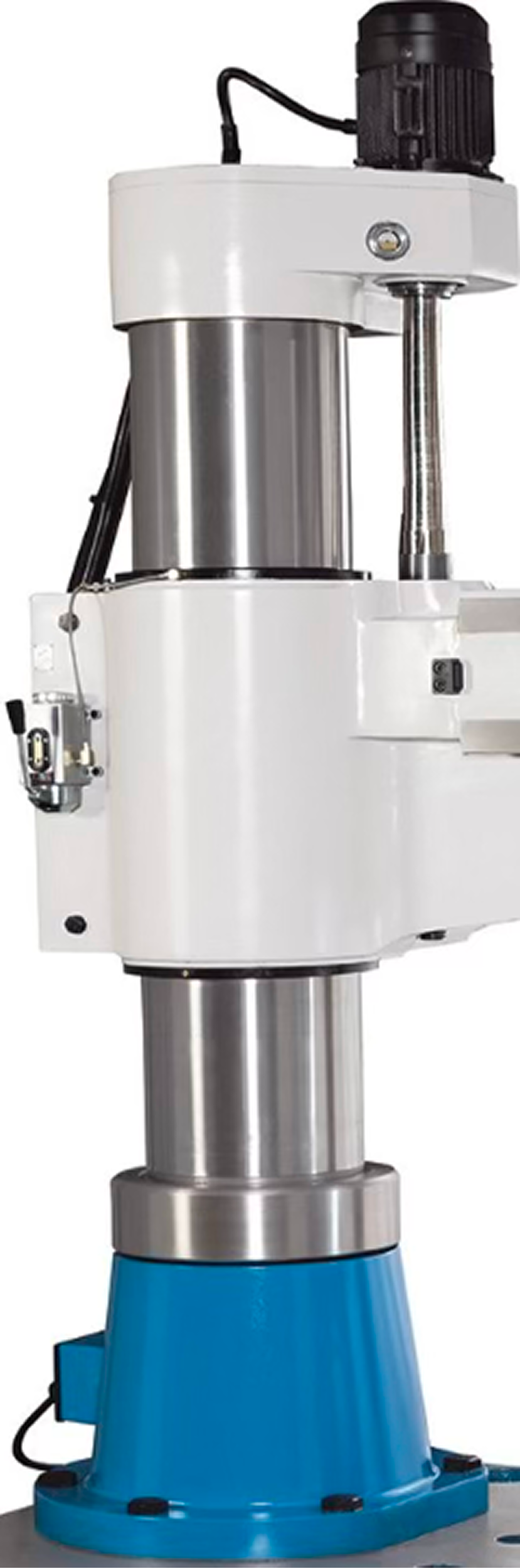

Конструкция станка спроектирована для обеспечения максимальной жесткости при обработке массивных деталей. Основные узлы включают:
Виды радиально-сверлильных станков
По типу мобильности и конструкции радиально-сверлильные станки делятся на три основные группы:

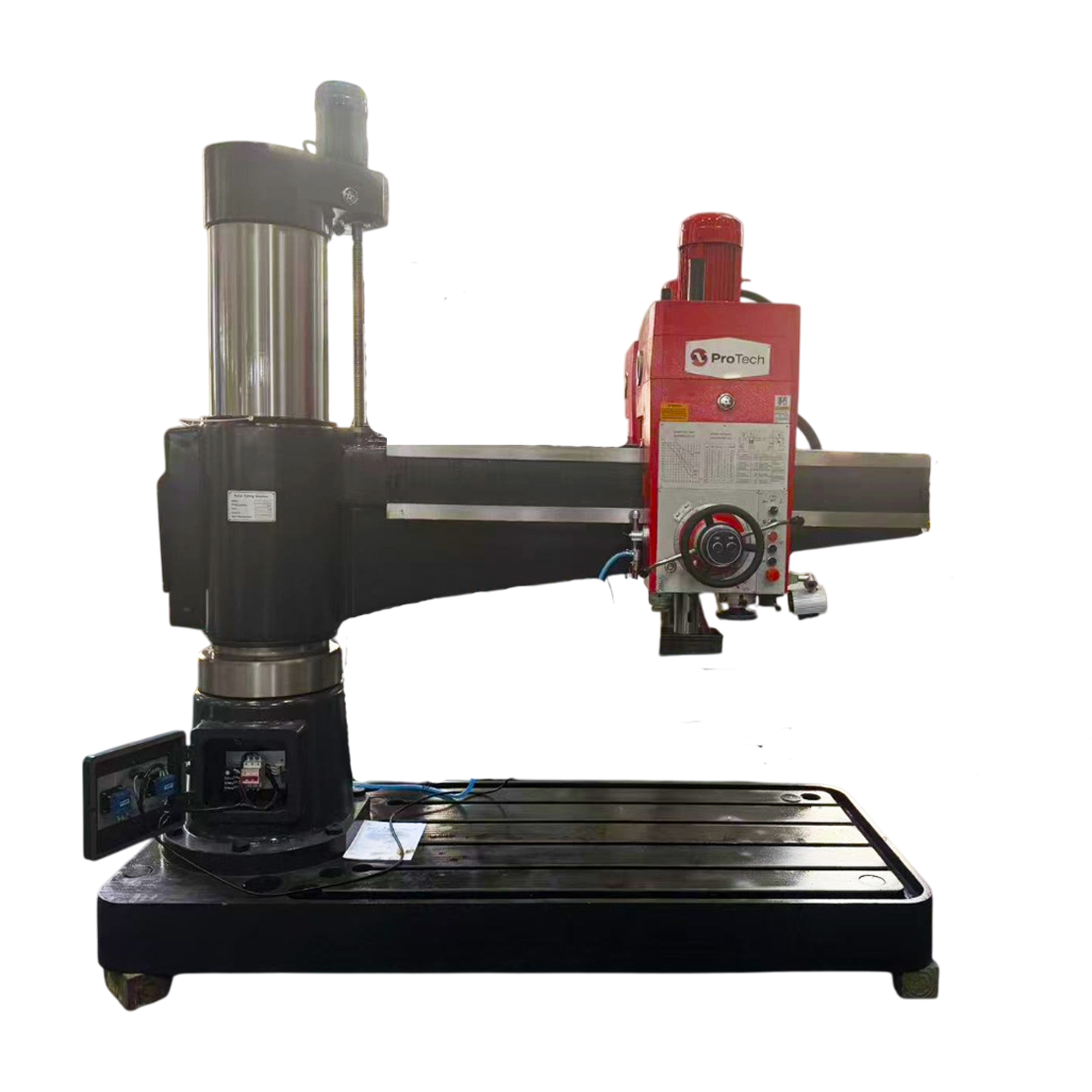

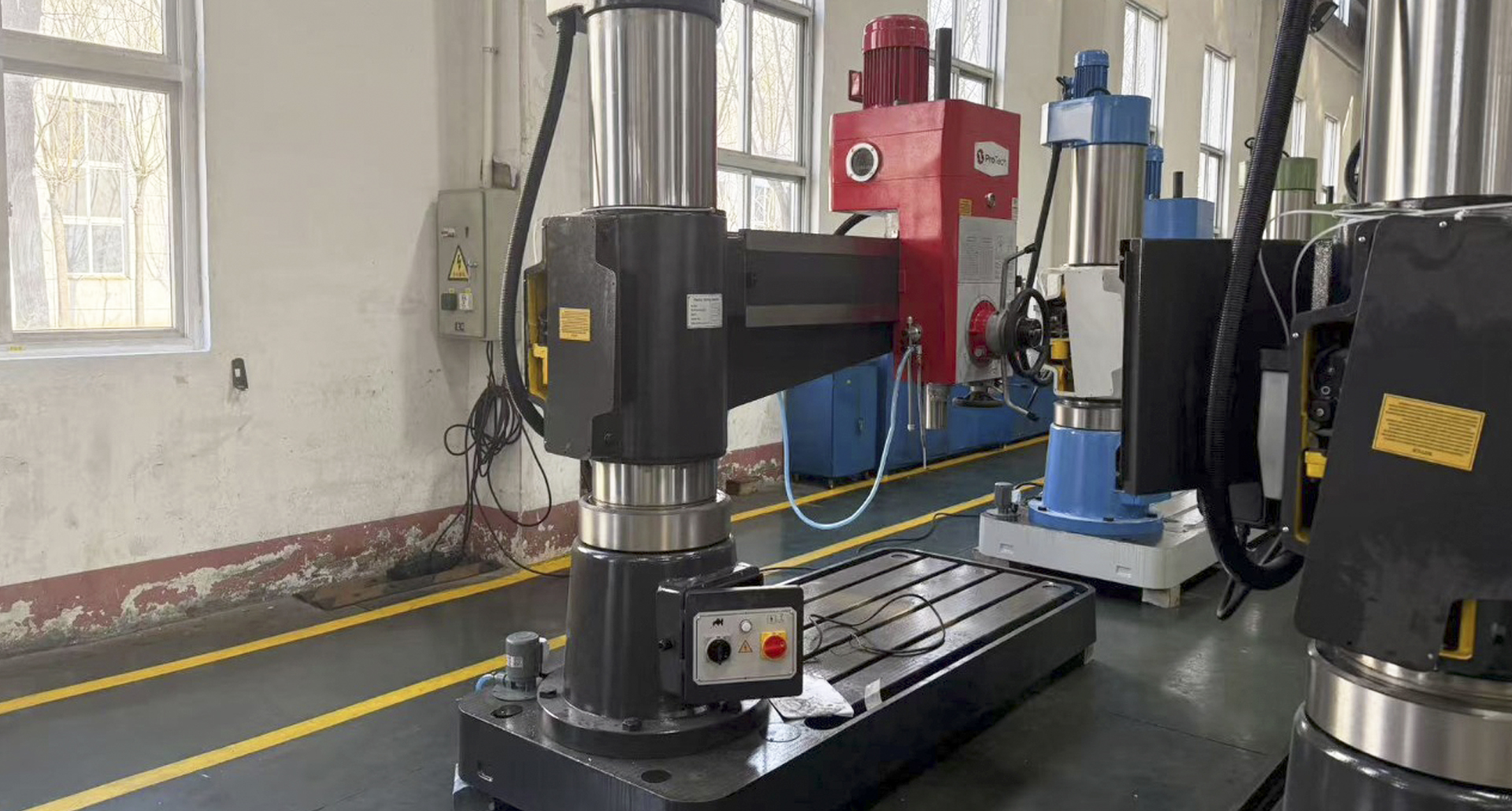

- стационарные (стандартные). Устанавливаются на массивный фундамент. Используются в цехах для обработки заготовок средних и больших размеров (например, серия станков ProTech RDM).
- с перемещающейся колонной (самоходные). Колонна такого станка передвигается по специальным направляющим (рельсам). Это незаменимое решение для сверления отверстий в деталях длиной в несколько метров (двутавровые балки).
- мобильные (переносные). Компактные станки, которые можно перемещать краном непосредственно к тяжелой заготовке, либо станки на тележках и с магнитным основанием.
Основные технические характеристики
При выборе радиально-сверлильного оборудования технологи и инженеры ориентируются на паспортные данные. Промышленные радиально-сверлильные станки выпускаются преимущественно по классу точности «Н» (нормальная) и «П» (повышенная). Благодаря жесткой конструкции, они обеспечивают строгую геометрию отверстия и точное межосевое расстояние.
Базовые параметры для подбора станка
| Характеристика | Описание |
|---|---|
| Макс. диаметр сверления | Обычно указывается для стали 45. Варьируется от 25 до 100 мм и более |
| Вылет шпинделя | Расстояние от оси шпинделя до образующей колонны. Определяет рабочую зону станка (может достигать 2500–3100 мм) |
| Расстояние до плиты | Максимальное расстояние от торца шпинделя до фундамента. Определяет предельную высоту заготовки |
| Конус шпинделя | Внутренний конус (обычно от Морзе 3 до Морзе 6). Диктует размер применяемой оснастки |
| Диапазон скоростей и подач | Напрямую влияет на производительность и возможность подобрать оптимальный режим резания |
Популярные модели и цены: серия ProTech RDM
Долгое время эталоном на отечественных производствах считались советские станки моделей 2М55, 2А554, 2К52. Сегодня их успешно заменяет современное тайваньское и китайское оборудование, которое отличается меньшим энергопотреблением, эргономикой и современными системами подачи СОЖ.
В каталоге «ПроТехнологии» представлены станки собственной торговой марки ProTech, закрывающие потребности как средних цехов, так и предприятий тяжелого машиностроения:
| Модель станка | Макс. диаметр сверления | Назначение / Особенности | Наличие | Ориентировочная цена |
|---|---|---|---|---|
| ProTech RDM-3050x16 | 50 мм | Оптимален для средних цехов, высокая мобильность шпинделя, прямой аналог 2А554 | В наличии | ~ 1 350 000 руб. |
| ProTech RDM-3063x16 | 63 мм | Усиленная конструкция для работы с прочными сплавами | В наличии | ~ 1 700 000 руб. |
| ProTech RDM-3063x20 | 63 мм | Увеличенный вылет рукава (до 2000 мм) для габаритных конструкций | Под заказ | По запросу |
| ProTech RDM-3080x25 | 80 мм | Тяжелое машиностроение, обработка крупногабаритных деталей | Под заказ | По запросу |
| ProTech RDM-30100x31 | 100 мм | Максимальная мощность, для экстремальных нагрузок и судостроения | Под заказ | По запросу |
Принцип работы и кинематика
Формообразование на радиально-сверлильных станках осуществляется за счет двух основных движений:

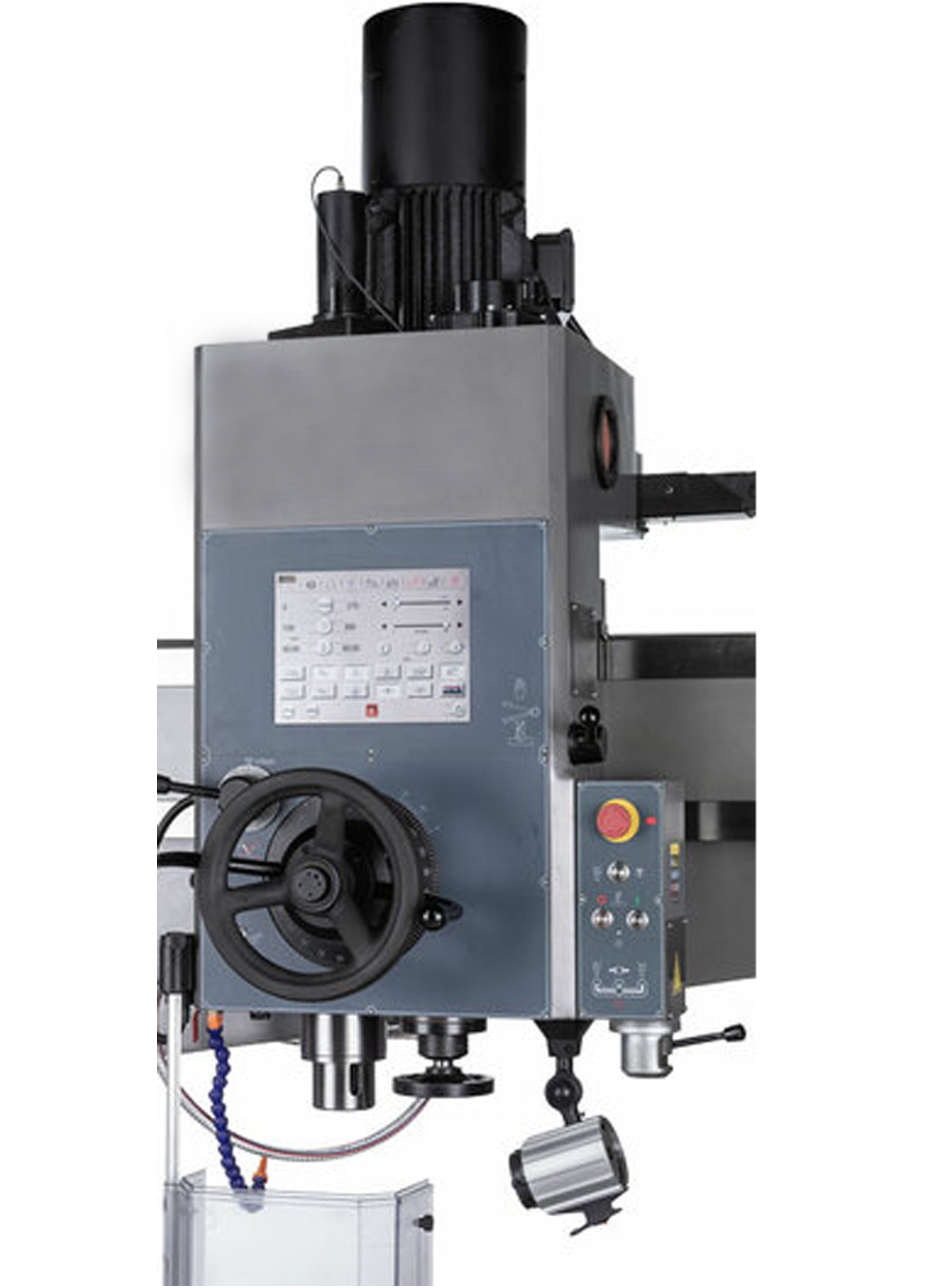

- Главное движение — вращательное движение шпинделя с закрепленным режущим инструментом. Передается от главного электродвигателя через коробку скоростей.
- Движение подачи — поступательное движение шпинделя вдоль своей оси (пиноли), направленное вглубь обрабатываемого материала.

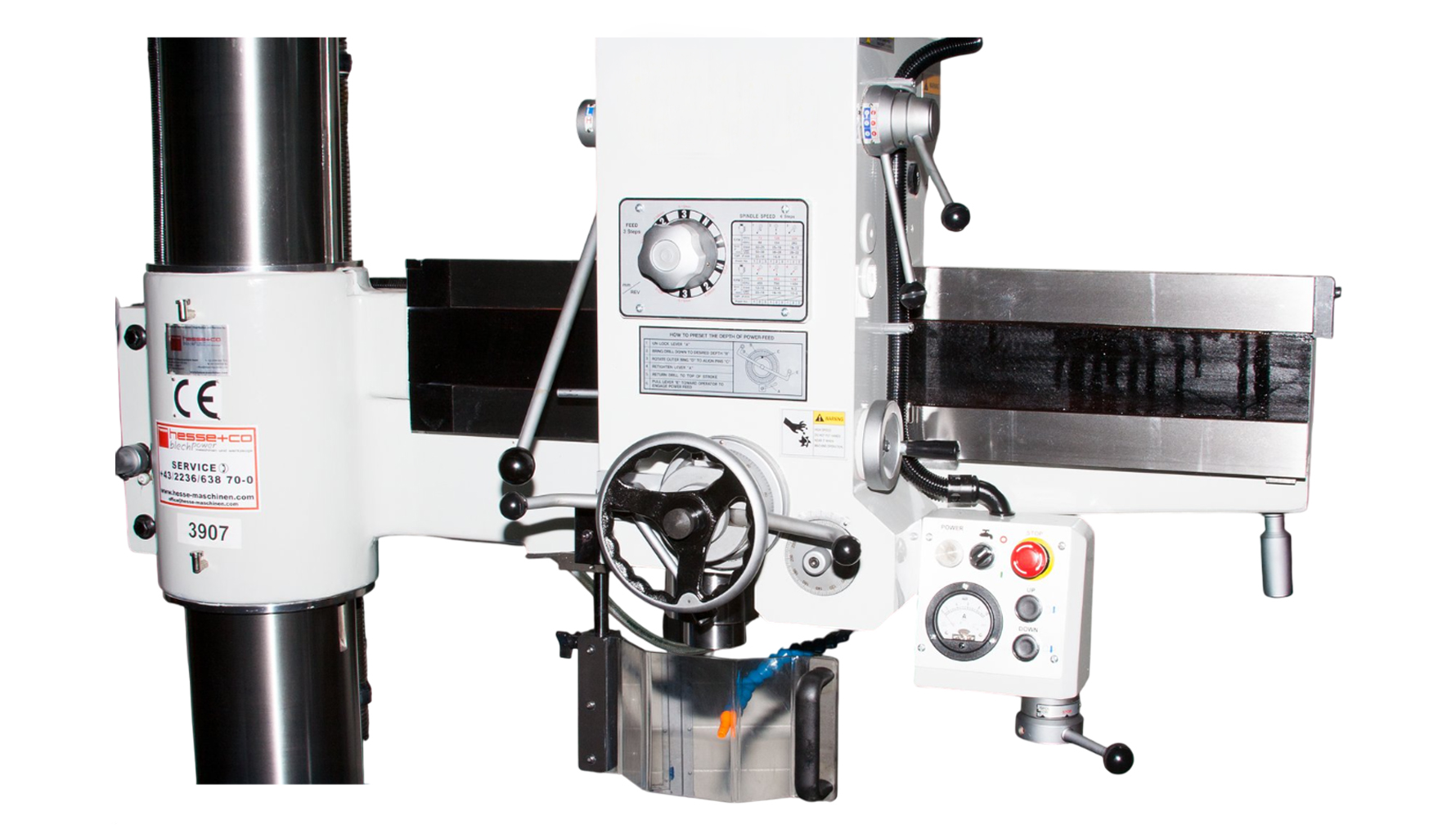

Вспомогательные движения (позиционирование) включают поворот траверсы вокруг колонны, ее вертикальное перемещение и горизонтальный ход сверлильной головки. В современных станках зажим и отжим узлов после позиционирования осуществляется гидравлической системой, что исключает смещение инструмента во время резания.
Как выбрать радиально-сверлильный станок для производства
Чтобы купить станок, который справится с производственными задачами и не будет простаивать, учитывайте:
- габариты заготовок. Оцените максимальные размеры деталей, с которыми предстоит работать. От этого зависит требуемый вылет рукава и высота подъема траверсы;
- тип материала. Для обработки труднообрабатываемых сталей и сплавов потребуется станок с высокой мощностью главного привода и жесткой станиной;
- уровень автоматизации. Классические механические станки идеальны для ремонтных цехов. Для серийного производства сложных деталей с множеством отверстий целесообразно рассматривать станки с ЧПУ.
Техника безопасности и обслуживание
Долговечность чугунных направляющих и точность позиционирования напрямую зависят от соблюдения регламента технического обслуживания (ТО).
- Не допускается переключение скоростей и подач на ходу (во время вращения шпинделя).
- Смену инструмента производить только после полной остановки вращения.
- Регулярно проверяйте уровень масла в коробках скоростей и подач, а также работоспособность плунжерных насосов системы смазки.
- Надежно фиксируйте деталь на фундаментной плите прижимными планками или в станочных тисках.
- Обязательно используйте систему подачи СОЖ (смазочно-охлаждающей жидкости) для предотвращения перегрева инструмента.
Часто задаваемые вопросы
Главное преимущество — возможность подвести инструмент к любой точке заготовки без её перемещения по столу. Это критически важно при сверлении деталей весом от нескольких сотен килограммов до десятков тонн, которые физически невозможно сдвинуть вручную для центрирования под шпинделем.
Используются переходные втулки с конусом Морзе, быстросменные сверлильные и резьбонарезные патроны, расточные головки, а также машинные тиски, УСП (универсально-сборные приспособления) и прижимные элементы для фиксации заготовки на фундаментной плите.
Да, станки оснащены функцией реверса шпинделя. При достижении заданной глубины машинный метчик автоматически (или по команде оператора) меняет направление вращения и аккуратно выкручивается из нарезанного отверстия, не повреждая резьбу.
