Роботизированный сварочный комплекс

Роботизированная сварочная ячейка (автоматический комплекс сварки) предназначена для сварки небольших сборных деталей.

Посмотрите на видео: Роботизированный сварочный комплекс

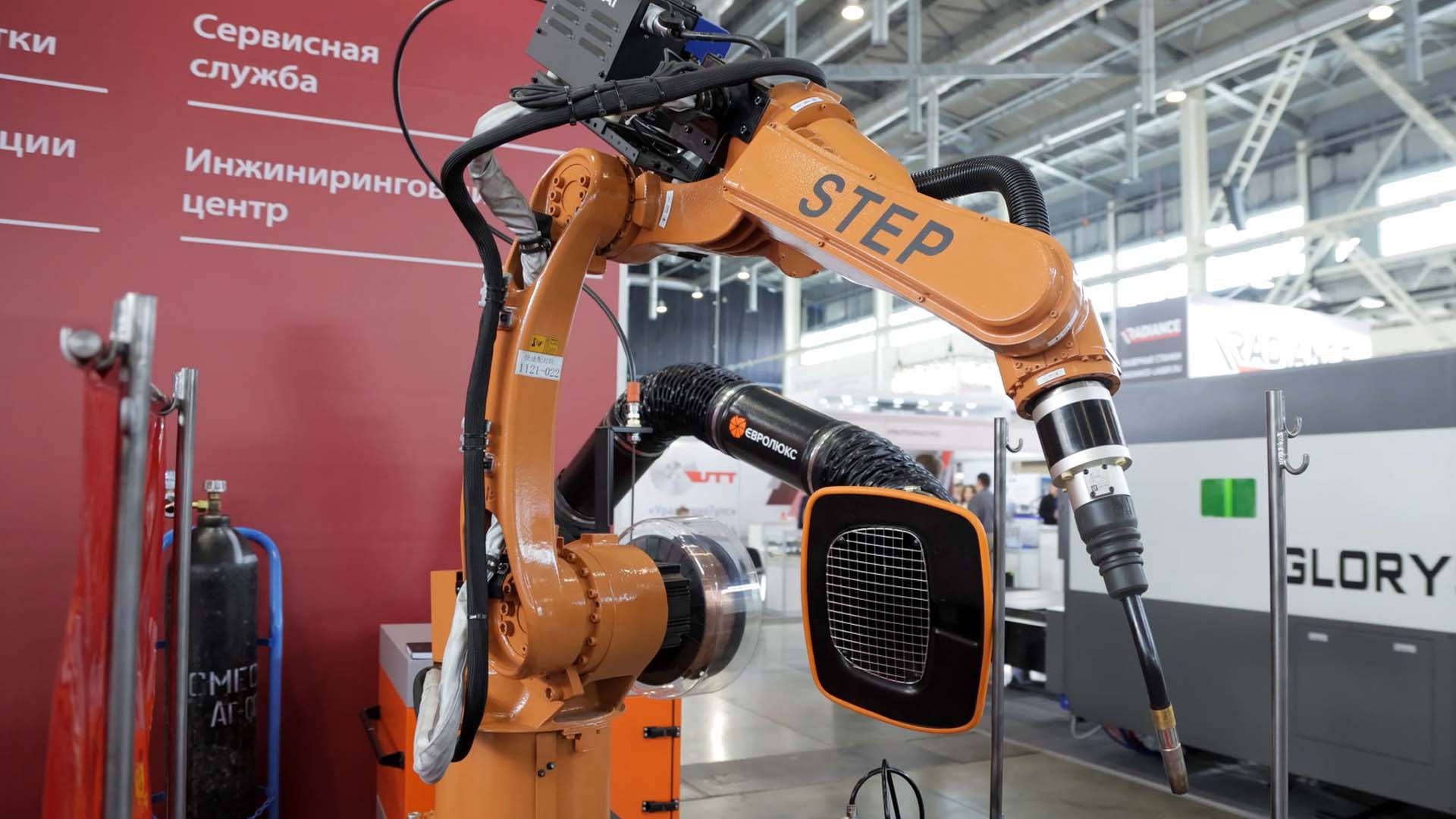

Основной рабочий узел ячейки — промышленный робот Step SA6/1440H. Модель отлично подходит для сварки в труднодоступных местах. В этом роботу помогает гибкая прокладка всех шланг-пакетов внутри корпуса.

Контроллер поддерживает большое число опций и режимов сварки:

• поиск детали касанием;
• лазерный трекинг шва;
• контроль дуги;
• поддержка многопроходных швов.

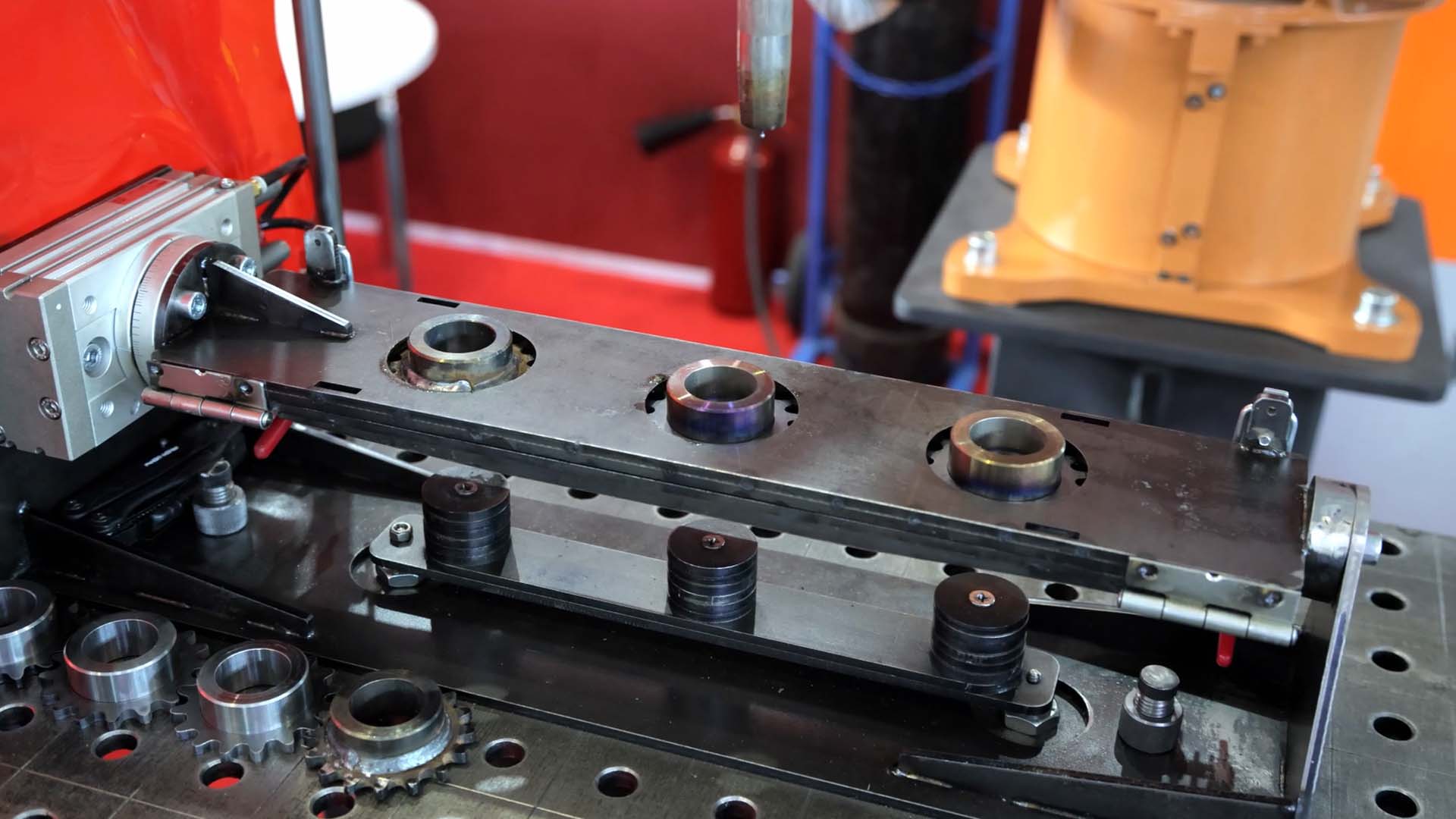

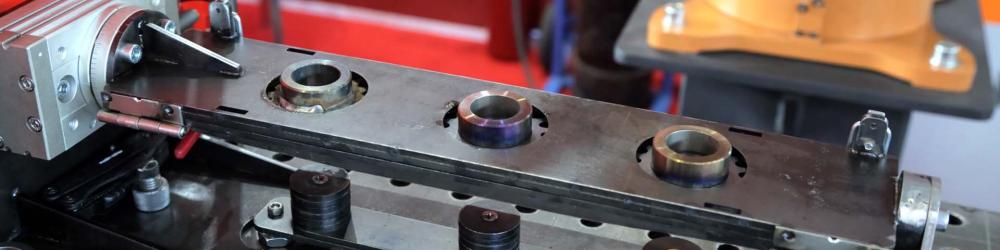

На выставках «Металлообработка. Сварка-Урал 2024» (Екатеринбург) и «МашЭкспо Сибирь 2024» (Новосибирск) на стенде «ПроТехнологии» был представлен минивращатель, изготовленный под конкретную задачу. Робот активировал его движение в процессе работы программы. В серийных решениях это вращатели больших размеров.

Сварочный комплекс: процесс сварки

В представленном исполнении можно было установить, зафиксировать и сварить изделие с двух сторон за один непрерывный цикл.

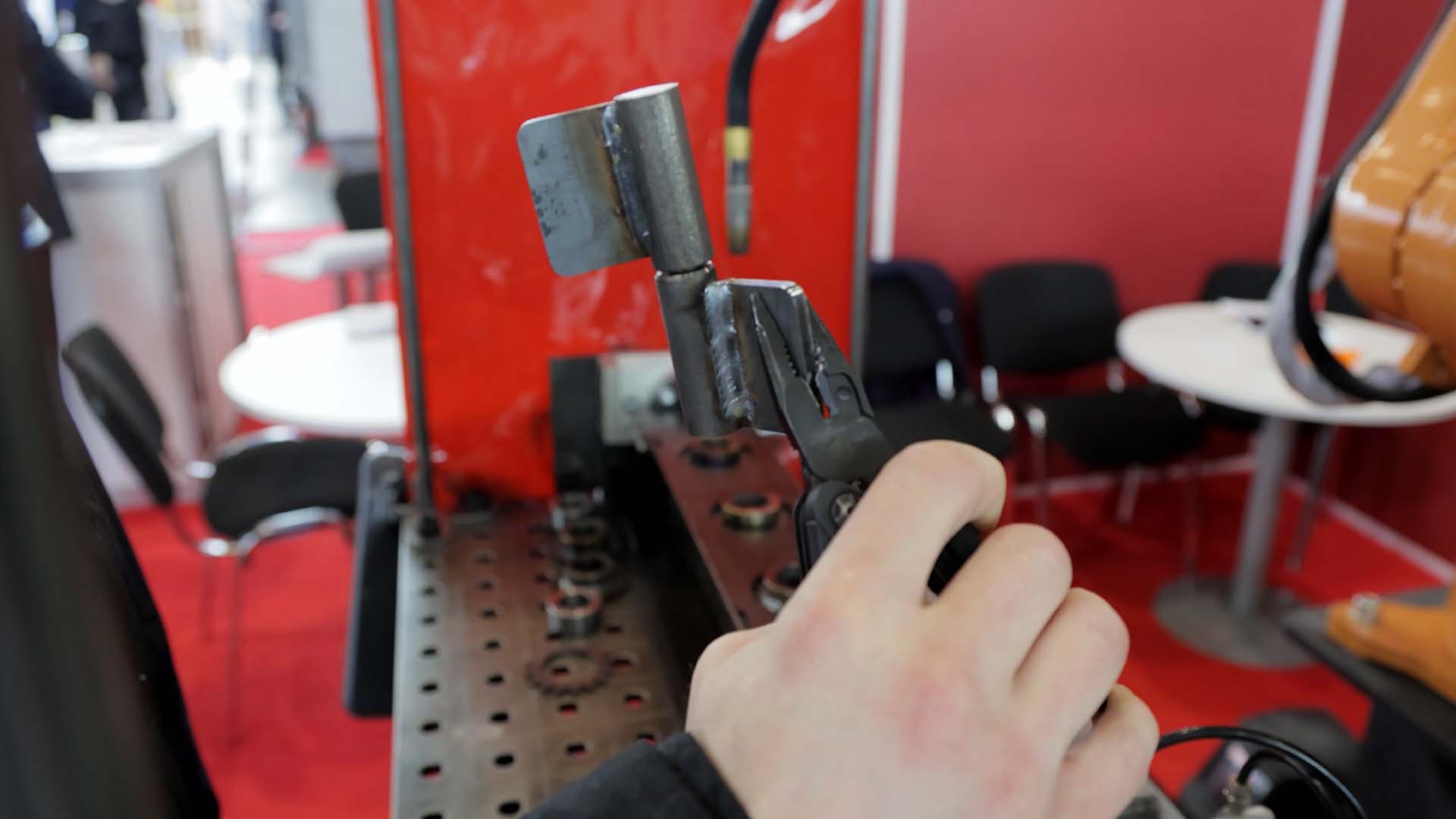

Вторым презентованным типом изделия была петля. Для её сварки не требуется вращения. Быстрая и надёжная фиксация обеспечивается пневмоцилиндром.

Оснастка проектируется командой конструкторов и инженеров индивидуально под каждый проект.

Роботизированный комплекс оснащен сварочным источником AMIG350RL производства Aotai. Аппарат эффективно применяется для работы с тонкостенным металлом за счет функций пониженного тепловыделения и контроля сварочной ванны.

Робот-манипулятор и сварочник изготовлены в Китае. На сегодняшний день Китай одновременно и самый крупный, и самый быстрорастущий рынок по производству и интеграции промышленных роботов с примерно половиной мирового объема новых инсталляций.

В стандартную комплектацию входит станция очистки горелки, а также постамент, который робот сварил себе самостоятельно.

Каждый роботизированный комплекс перед отгрузкой проводит сварку тестовой партии изделий. Это демонстрирует клиентам качество оборудования, а нашим сервисным инженерам позволяет экономить время на отладку во время пусконаладочных работ.

CAM-система для программирования роботов Спруткам

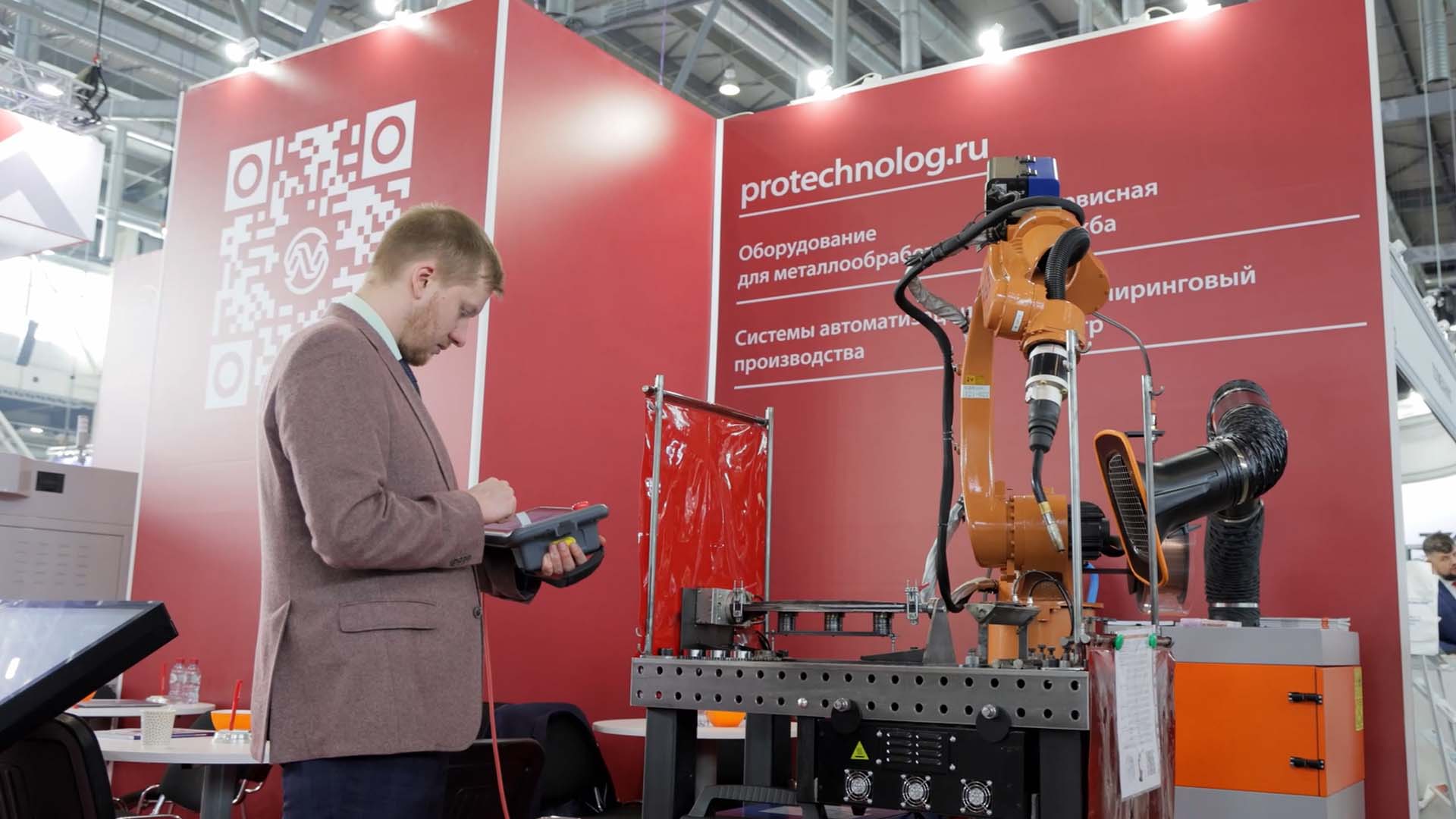

Стандартно робот программируется по точкам с использованием пульта управления. Для сложных изделий применяются CAM-системы.

Компания «ПроТехнологии» использует отечественный софт — СпрутКАМ. Это особенно удобно при наличии большого числа выпускаемой заводом продукции, так как не требуется вручную задавать все траектории движения сварочной горелки.

Основная работа происходит по 3D-модели изделия за компьютером технолога, в комфортной обстановке.
