Модели токарных станков с ЧПУ — это современное оборудование для металлообработки, в котором обработка детали выполняется по заранее заданной программе. Благодаря автоматизации и высокой точности такие машины обеспечивают стабильное качество, сокращают влияние человеческого фактора и ускоряют выпуск продукции.
Оборудование применяется в машиностроении, приборостроении, авиа- и автопроме, на ремонтных предприятиях и в небольших производственных цехах. Востребовано в серийном производстве, где важны повторяемость размеров и минимальные допуски, а также в штучных заказах, когда нужно быстро перенастраиваться под новую деталь.
Разные модели отличаются компоновкой, мощностью, электроникой и функционалом. Чтобы станок соответствовал задачам и окупился, важно учитывать габариты заготовок, тип системы управления и наличие дополнительных опций (например, приводного инструмента). В этом материале мы разобрали ключевые типы станков и критерии выбора, чтобы было проще сориентироваться при покупке токарного оборудования с ЧПУ.
Токарные станки с ЧПУ и их особенности
Принцип работы
В основе работы — вращение заготовки в шпинделе и перемещение режущего инструмента по осям X и Z (опционально добавляются Y, C и др.). Управление перемещениями, подачами, оборотами и сменой инструмента выполняет система ЧПУ по управляющей программе. Это позволяет получать сложные контуры, резьбы, фаски, канавки, а также повторять операции в цикле — особенно эффективно для серийного производства.
Отличия от универсальных токарных станков
- Автоматизация: меньше ручных операций, выше производительность.
- Высокая точность и повторяемость: стабильные размеры на всех деталях.
- Быстрая переналадка: сохранение программ и корректировок, работа по техпроцессу.
- Возможность сложной обработки: циклы, комбинированные операции, интеграция с подачей прутка (барфидером).
Основные узлы моделей токарного станка с ЧПУ
Станина (прямая или наклонная), шпиндельный узел, противошпиндель (опционально), револьверная головка, ШВП и линейные направляющие, система СОЖ, гидравлика/пневматика, транспортер стружки, измерительные системы (датчики, щупы — опционально).
Модели токарных станков с ЧПУ

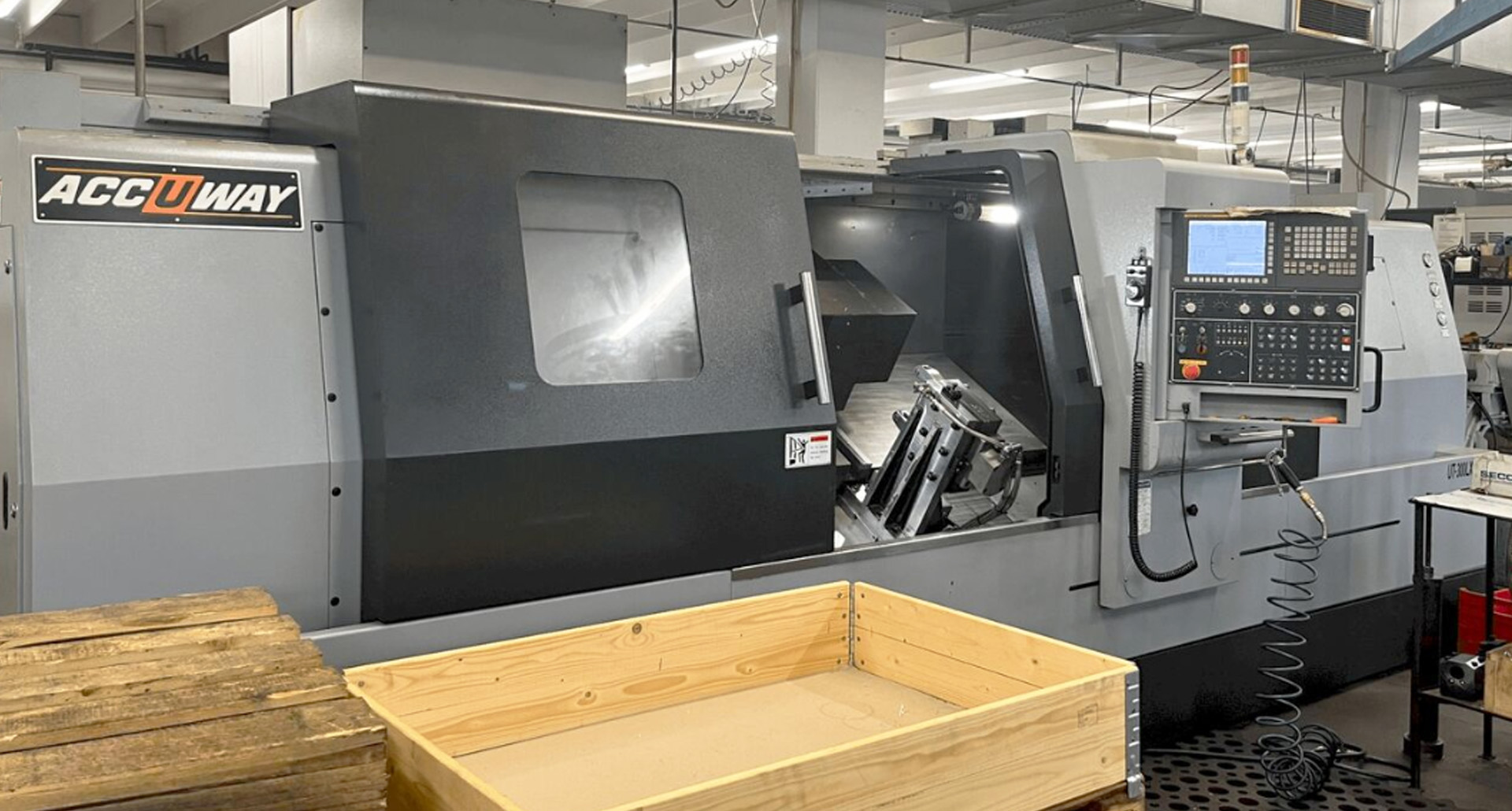

Горизонтальные модели
Самый распространенный формат. Подходят для изготовления валов, втулок, фланцев и большинства стандартных задач. Часто сочетаются с прутковыми податчиками и автоматизацией.

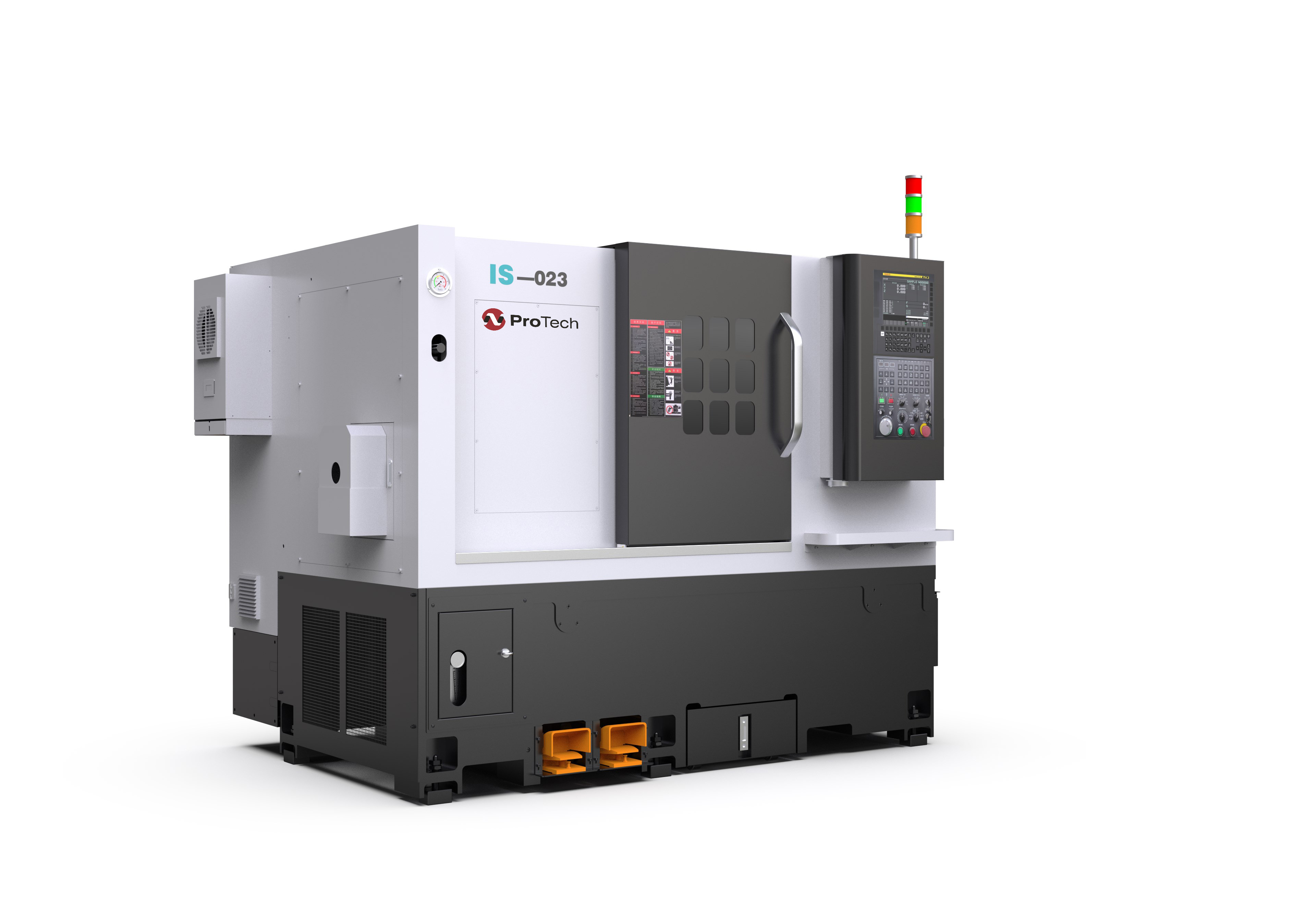

Например: модель ProTech IS-023 отличается высокой скоростью, компактностью, точностью за счёт достаточно жёсткой станины, а также доступного ценообразования. Предназначена для обработки большинства востребованных материалов. Базовая комплектация включает производительный ленточный конвейер для эффективного и своевременного удаления стружки.
Токарно-фрезерные обрабатывающие центры
Комбинируют токарные и фрезерные операции за счёт наличия оси C/Y и приводного инструмента. Большинство операций выполняется за один установ заготовки. В результате повышается точность взаимного расположения поверхностей.

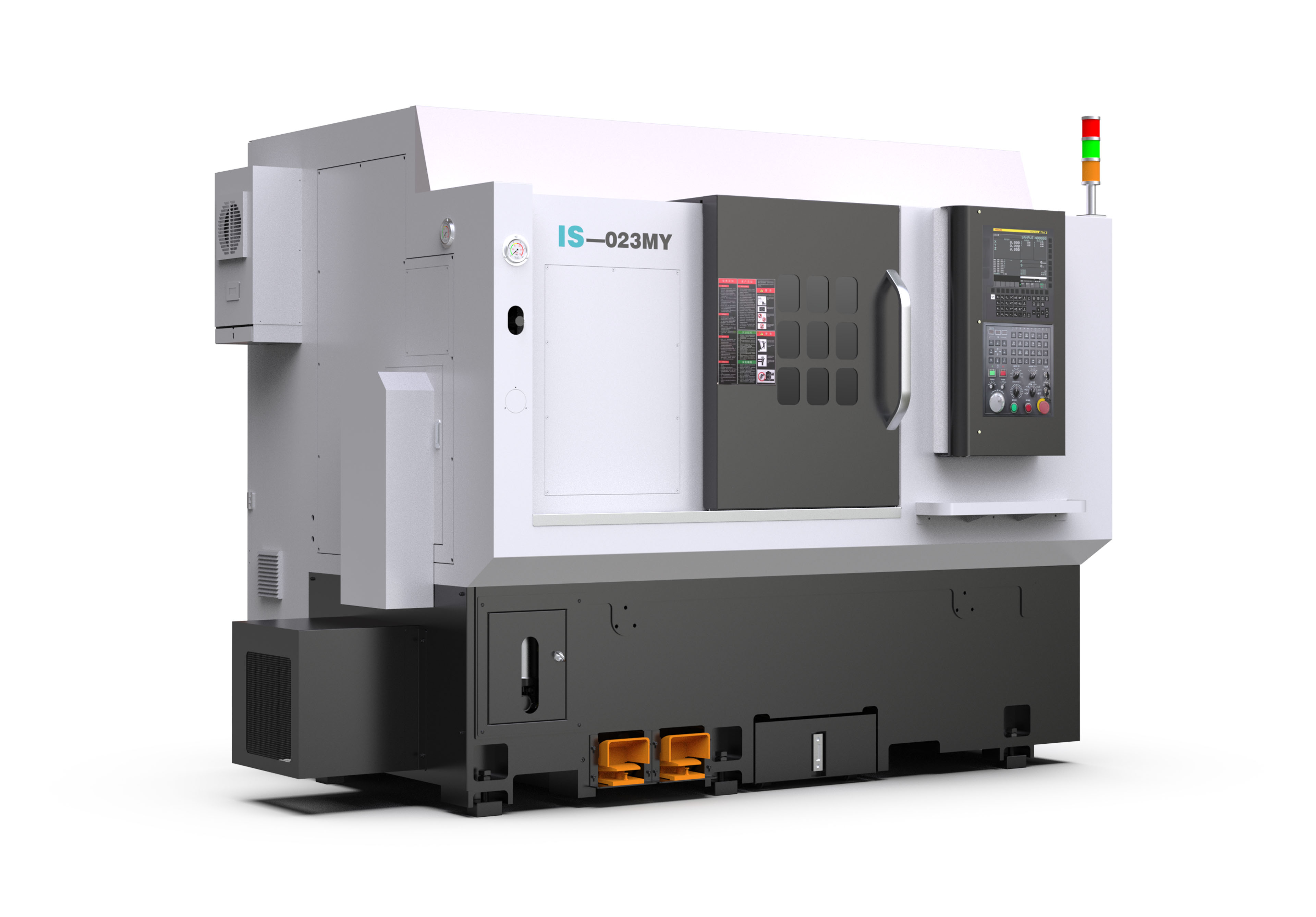

Например: Токарно-фрезерный обрабатывающий центр ProTech IS-023MY. Это компактная и в то же время высокоточная модель, объединяющая токарные и фрезерные операции с возможностью одновременной работы по четырем осям (X, Z, Y, C). Благодаря направляющим качения станок демонстрирует высокую скорость перемещений и жесткость, достаточную для обработки большинства распространенных материалов.

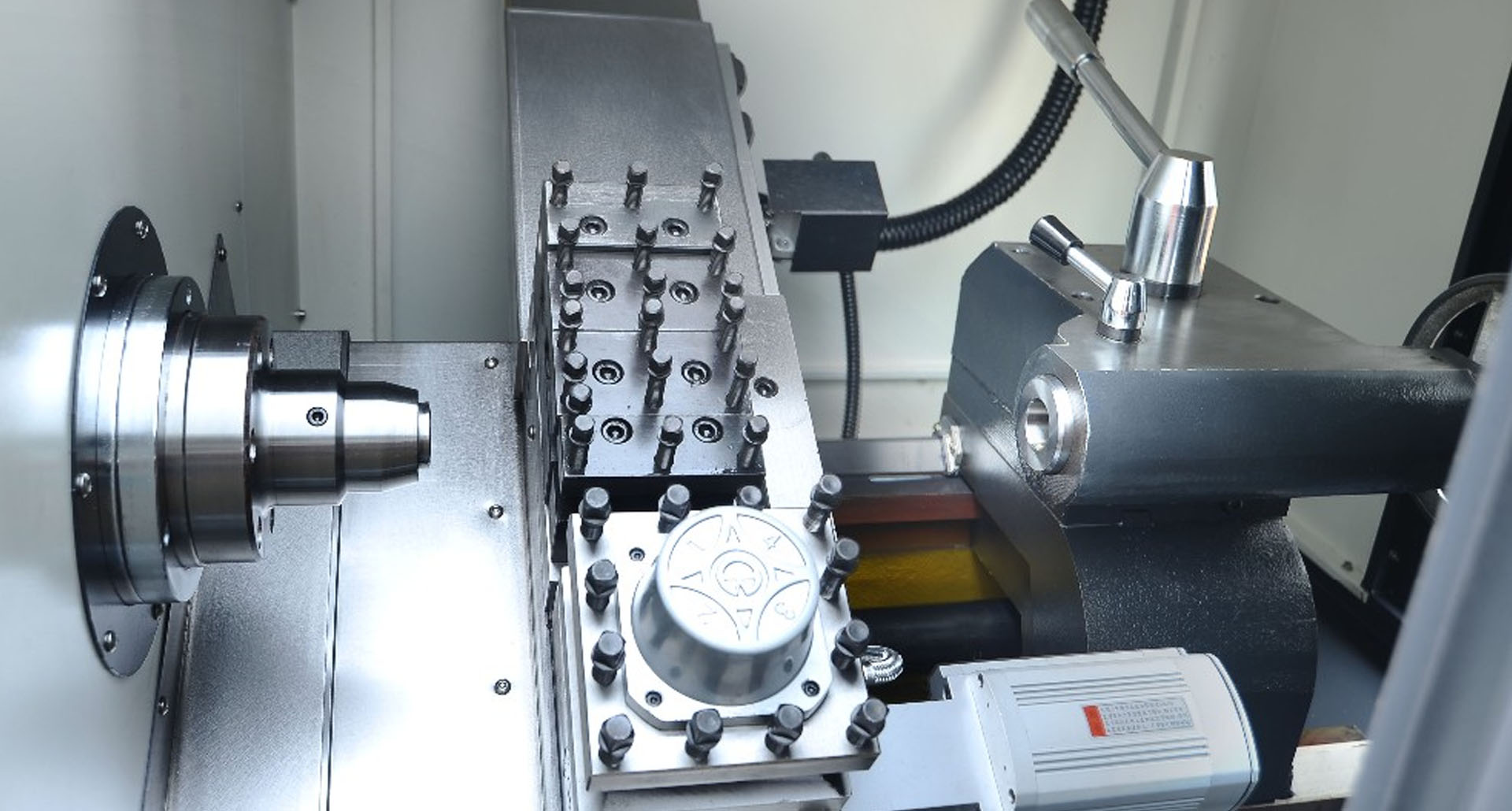

Токарный станок с наклонной станиной
Наклонная станина улучшает сход стружки, повышает жесткость и удобство обслуживания, часто встречается в современных высокопроизводительных решениях.

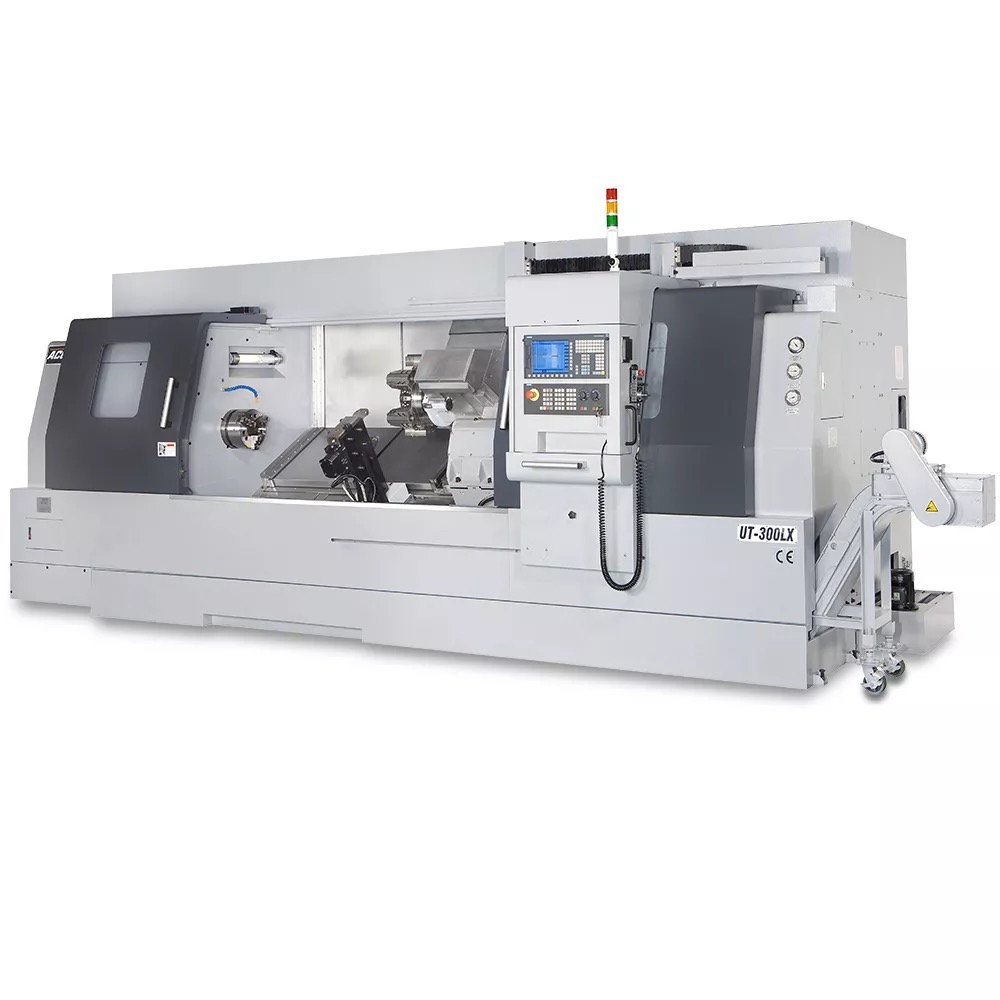

Например: станок ACCUWAY UT-300LX предназначен для точения крупногабаритных и тяжелообрабатываемых деталей длиной до 2200 мм и диаметром до 500 мм. Жёсткая цельнолитая наклонная станина и широкие направляющие скольжения обеспечивают устойчивость и точность при работе с трудными материалами.

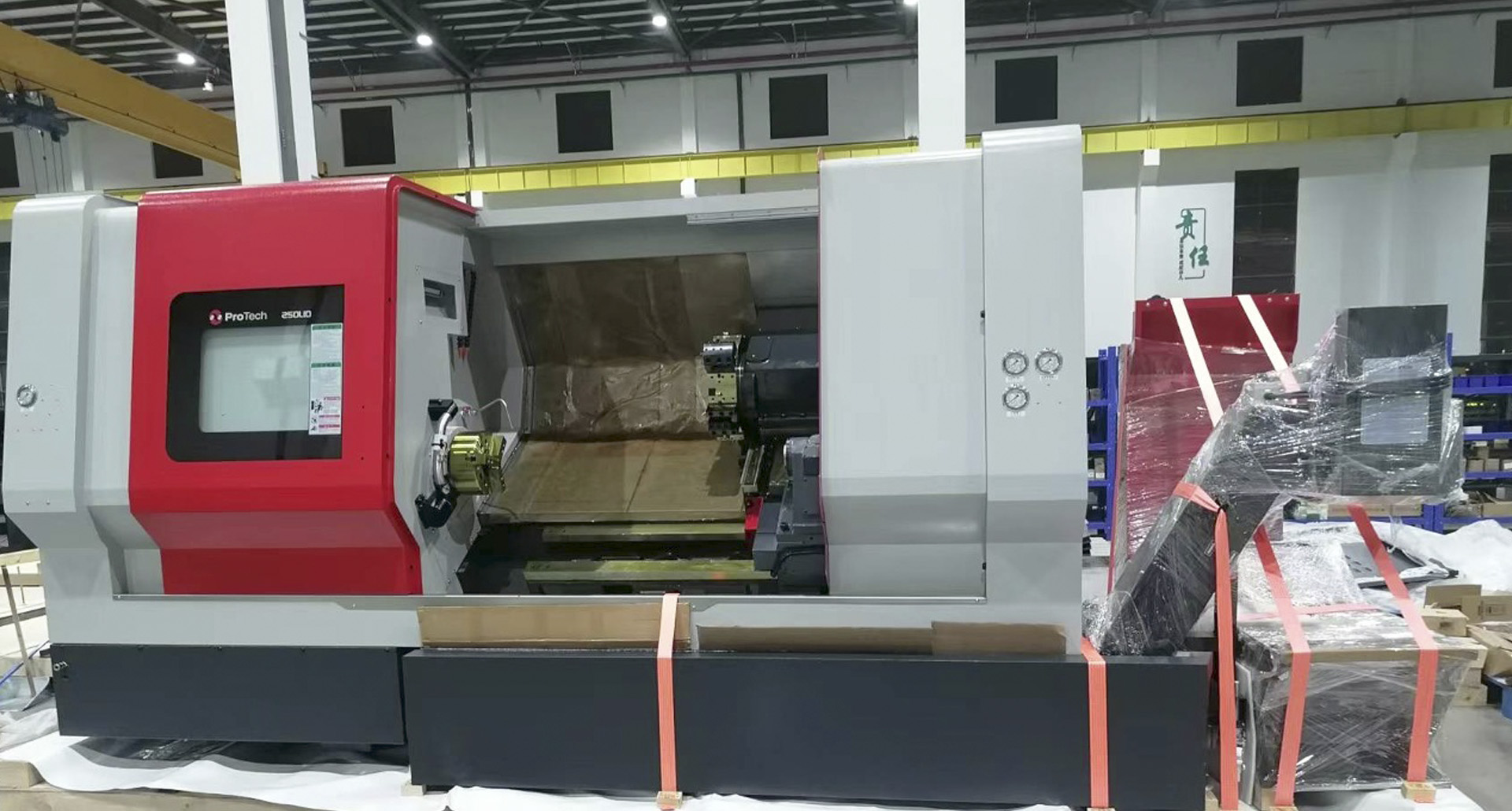

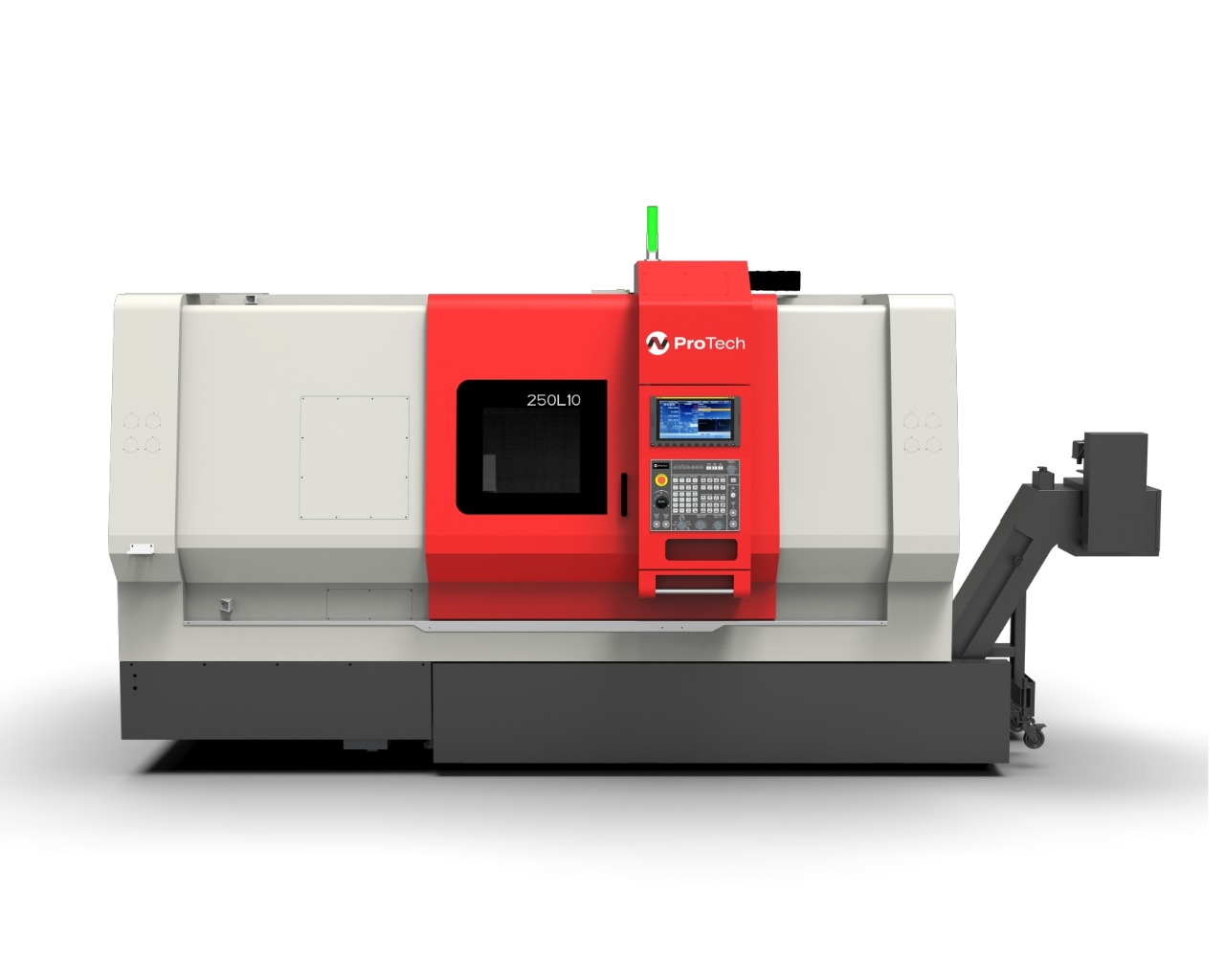

Или модель ProTech 250L10 — решение для точной и высокопроизводительной обработки крупногабаритных деталей. Необходимая жесткость и стабильность резания здесь также обеспечены цельнолитой наклонной станиной с усиленными ребрами и закаленными направляющими скольжения. Благодаря наклонной конструкции достигается свободный сход стружки, что особенно важно при интенсивных режимах работы.

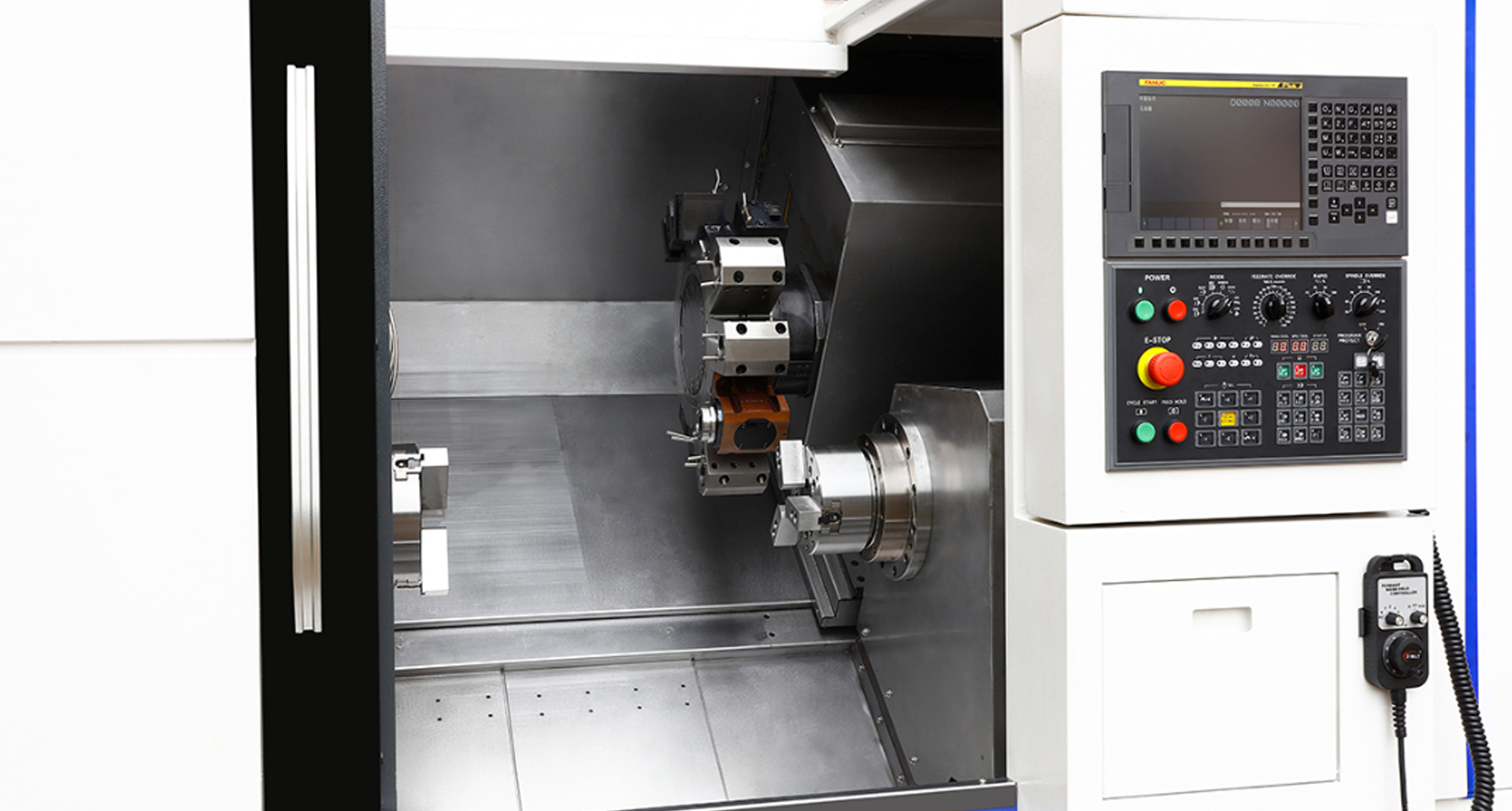

Токарный станок с приводным инструментом и противошпинделем
Такие станки выполняют не только токарные работы, но и сверление, фрезерование, выборку шпоночных пазов — и всё это без переустановки детали на другое оборудование. Наличие противошпинделя дает возможность обрабатывать заготовку с двух сторон за один цикл: деталь автоматически перехватывается без остановки процесса. Это ключевое преимущество при подборе модели для сокращения времени цикла.

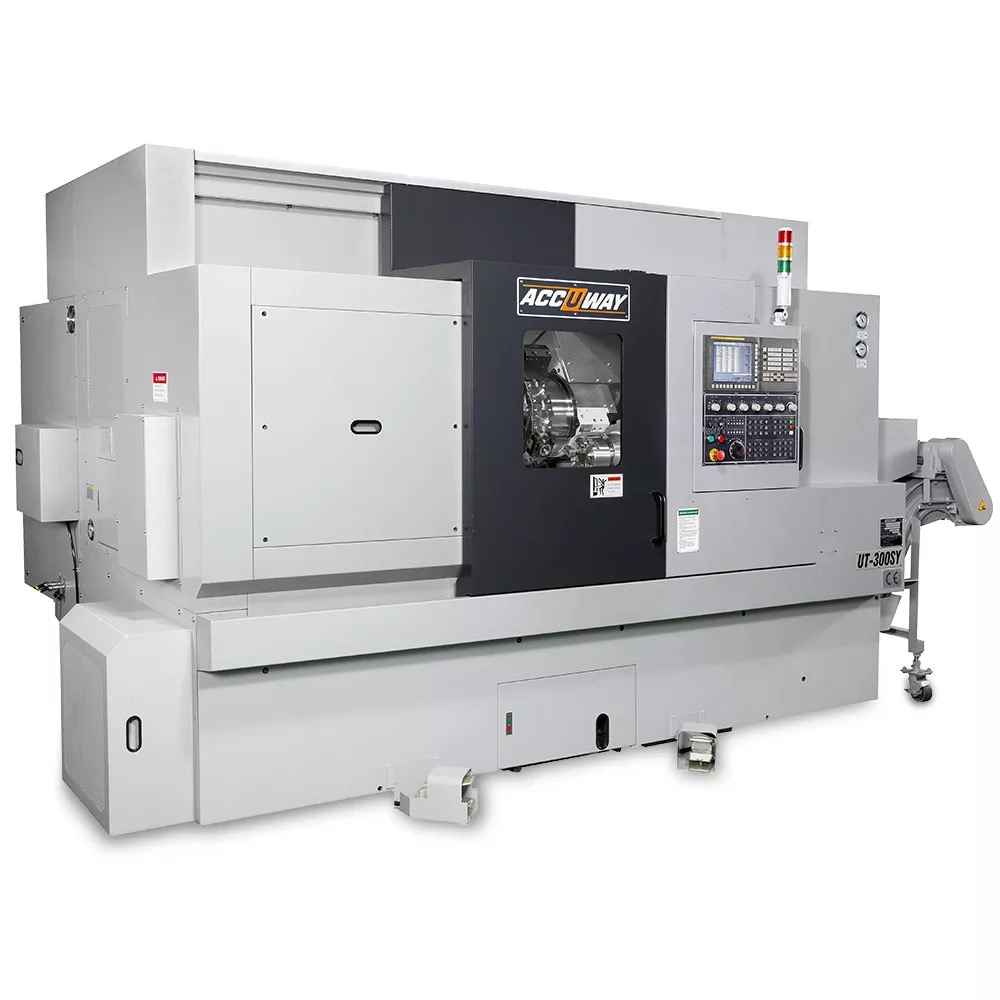

Например: токарный станок с ЧПУ ACCUWAY UT-300SY — многофункциональный токарно-фрезерный центр с Y-осью и противошпинделем, предназначенный для высокоточной комплексной обработки деталей за одну установку. Наличие фрезерного привода и оси Y позволяют выполнять сложные фрезерные операции, сверление и растачивание отверстий вне оси вращения заготовки, а противошпиндель обеспечивает передачу детали и полную обработку с двух сторон.
Как выбрать модель токарного станка с ЧПУ
По типу производства (штучное / серийное / массовое)
- Штучное/мелкосерийное: где важны гибкость, удобство программирования и возможность быстрой переналадки.
- Серийное: важны надежность, ресурс узлов, скорость смены инструмента, стабильность.
- Массовое: автоматизация (наличие барфидера), минимальное время цикла, сервисная поддержка.
По габаритам и массе заготовки
Нужно оценить:
- максимальный диаметр и длину обработки,
- размер патрона,
- проходное отверстие шпинделя (для прутка),
- допустимую массу заготовки.
Мощность и крутящий момент напрямую определяют способность станка работать с труднообрабатываемыми материалами (нержавеющая сталь, жаропрочные сплавы) и выполнять черновую обработку с большим съемом металла. На итоговую производительность также влияют частота вращения шпинделя и общая жесткость кинематической системы.
По бюджету
При планировании расходов важно учитывать не только цену приобретения станка, но и стоимость его эксплуатации: оснастку, инструмент, сервисное обслуживание, обучение персонала и запасные части. Сама стоимость оборудования напрямую зависит от компоновки, наличия приводного инструмента, барфидера, класса точности и опций (транспортер стружки, гидростанция, измерительные датчики и т.д.). Поэтому корректно сравнивать станки по цене можно только в идентичной комплектации.
Чек-лист по выбору оборудования
- Какие материалы и операции требуется обрабатывать/выполнять (точение, резьба, канавки, сверление/фрезеровка)?
- Максимальные диаметр/длина/масса заготовки, требуется ли обработка прутка?
- Нужен ли приводной инструмент для фрезеровки и сверления, ось C/Y, противошпиндель?
- Требуемая точность и шероховатость.
- Планируемая производительность: время цикла, количество смен, автоматизация.
- Предпочтительная система ЧПУ (Fanuc/Siemens/Mitsubishi и др.)
- Оснастка: патроны, цанги, кулачки, люнеты, режущий инструмент.
- Сервис и запчасти: сроки реакции, склад, гарантия.
- Бюджет проекта: это не только цена токарного станка с ЧПУ, но и пусконаладка/обучение/инструмент.
- Перспектива: запас по мощности, возможность дооснащения.
