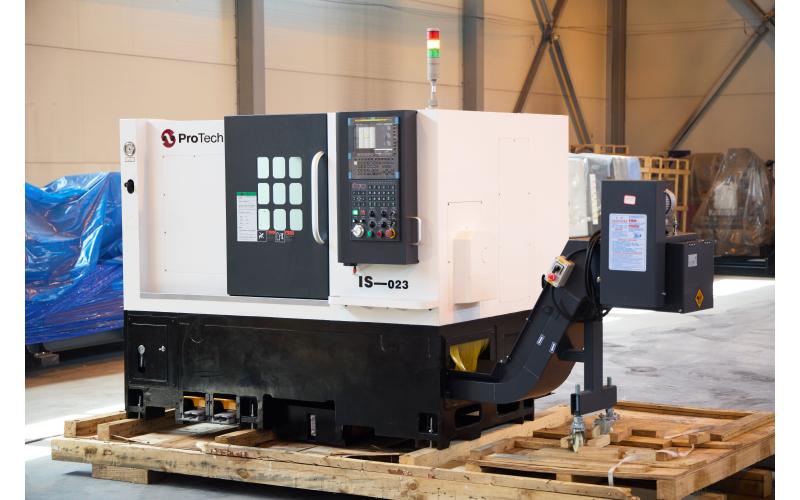

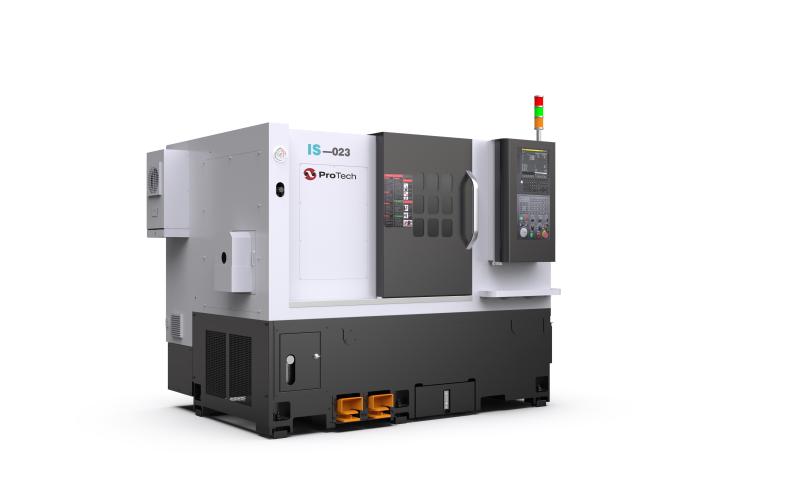

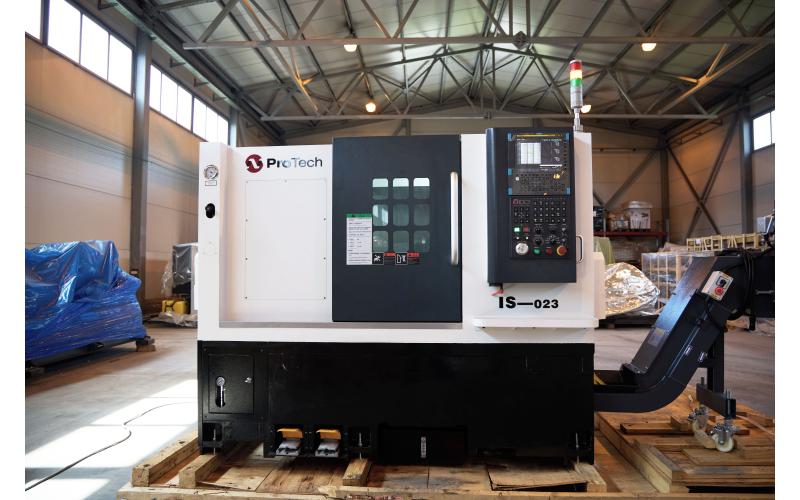

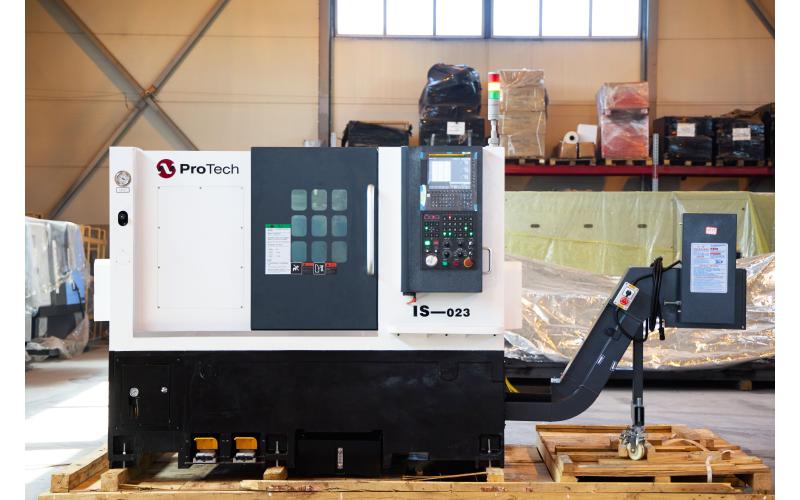

Токарный станок с ЧПУ на направляющих качения ProTech IS-023

Токарный станок с ЧПУ IS-023 на направляющих качения. Отличается высокой скоростью, точностью и жесткостью, а также доступной ценой!

Лизинг и кредит
Токарный станок с ЧПУ на направляющих качения ProTech IS-023 Токарный станок с ЧПУ на направляющих качения

Технические характеристики
ProTech IS-023

Токарный станок с ЧПУ IS-023 на направляющих качения. Отличается высокой скоростью перемещения по осям и жесткостью, достаточной для обработки большинства популярных материалов.

Все сопрягаемые поверхности конструкции оборудования подвергаются операциям ручного шабрения. Это обеспечивает максимально жесткую конструкцию станка. Модель IS-023 в базовой комплектации снабжена ленточным конвейером для уборки стружки, обеспечивающим её удаление с высокой производительностью.

Характеристики
Система ЧПУ Fanuc 0i-TF Plus
Габариты рабочей зоны
Максимальный диаметр над станиной, мм 500
Максимальный диаметр точения, мм 320
Максимальная обрабатываемая длина, мм 530
Главный шпиндель
Тип привода ременный
Фланец шпинделя A2-6
Диаметр трехкулачкового патрона, дюйм 8
Максимальная скорость вращения шпинделя, об/мин 4 000
Мощность сервомотора шпинделя <пост./30 мин>, кВт 11/15
Максимальный диаметр прутка, мм 52
Задняя бабка
Способ управления ручная
Способ перемещения зацепление за суппорт РГ
Тип пиноли гидравлический
Посадка под задний центр конус Морзе №4
Диаметр пиноли, мм 70
Ход пиноли, мм 100
Перемещения и подачи
Ход по оси Z, мм 550
Ход по оси X, мм 215
Скорость холостого хода по оси Z, м/мин 30
Скорость холостого хода по оси X, м/мин 24
Рабочая подача по всем осям, м/мин 10
Точность
Позиционирование, мм ±0,005
Повторяемость, мм ±0,003

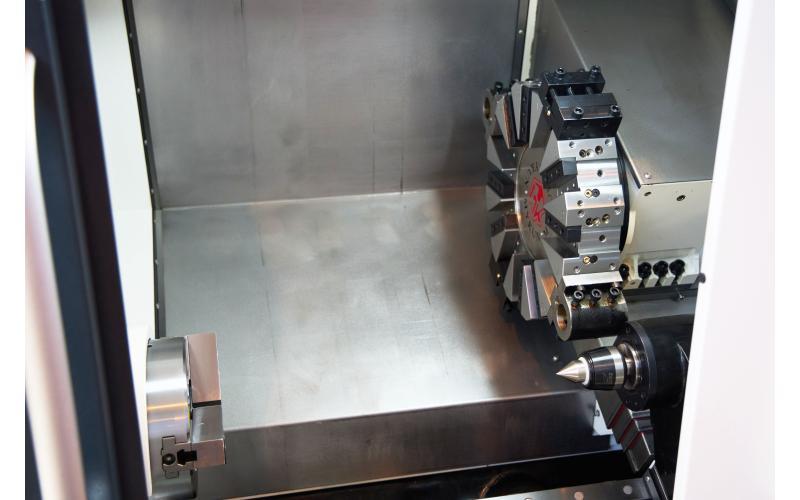

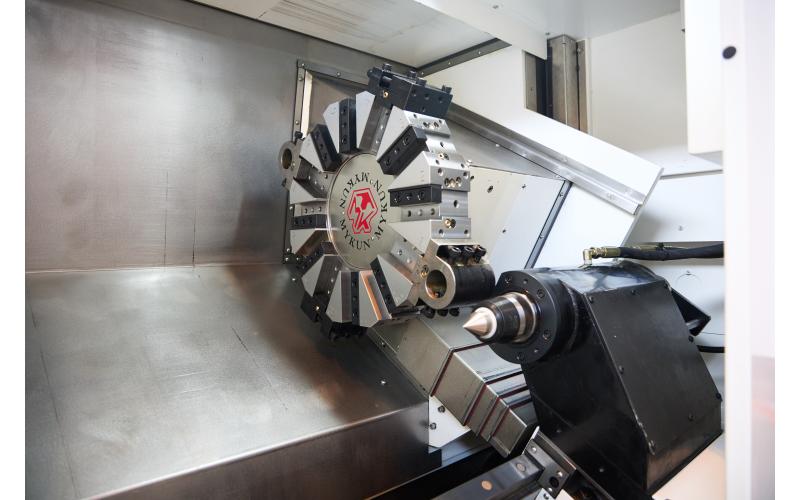

Револьверная голова
Система крепления инструмента BMT-55
Механизм вращения сервомотор
Механизм фиксации гидравлический тормоз
Количество инструмента, шт. 12
Сечение державки токарного инструмента, мм 25×25
Сечение державки расточного инструмента, мм 40
Прочие данные
Требования к подключаемой электросети, В/Гц 380 / 50
Электропотребление, кВА 30
Объем бака СОЖ, л ~100
Вес станка без конвейера для стружки, кг 3810
Длина станка без учета конвейера для стружки, мм 2265
Ширина станка, мм 1720
Высота станка, мм 1680
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт11/15
Основные размеры обработки
Макс. Ø обработки, мм320
Макс. длина обработки, мм35
Макс. Ø прутка, мм52

Комплектация ProTech IS-023

Стандартная комплектация
Литая чугунная наклоненная станина, усиленная ребрами жесткости
Линейные направляющие качения
Кабинетное ограждение рабочей зоны
Система ЧПУ Fanuc 0i-TF Plus (тип 5) с диагональю монитора 10,4 дюйма
Главный шпиндель с ременным типом привода 11/15 кВт (Fanuc Beta iIP 22/8000)
Гидростанция
Гидравлический трехкулачковый патрон диаметром 8 дюймов на главном шпинделе
Ручная задняя бабка с гидравлической пинолью
Педаль для управления патроном и задней бабкой
Револьверная голова с болтовой посадкой под держатели инструмента ВМТ-55
Комплект блоков держателей инструмента
Теплообменник электрошкафа
Система подачи СОЖ (~4 Бар)
Защита для направляющих и ШВП
Система автоматической смазки
Освещение рабочей зоны
Трехцветная сигнальная лампа
Ленточный конвейер для уборки стружки
Наклоняемая тележка для стружки на колесиках
Инструмент для установки и обслуживания станка
Опоры и нивелировочные болты
Опциональные комплектующие
Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i
Контактная система измерения инструмента Renishaw
Отделитель масла от СОЖ
Пистолеты для СОЖ и сжатого воздуха
Система подачи СОЖ 10 / 20 – Бар
Автоматический податчик прутка (барфидер) длиной 1 200 мм

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.
