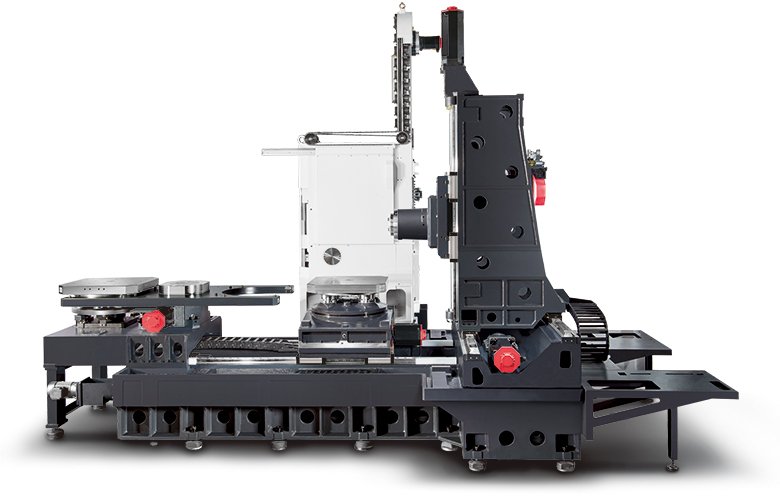

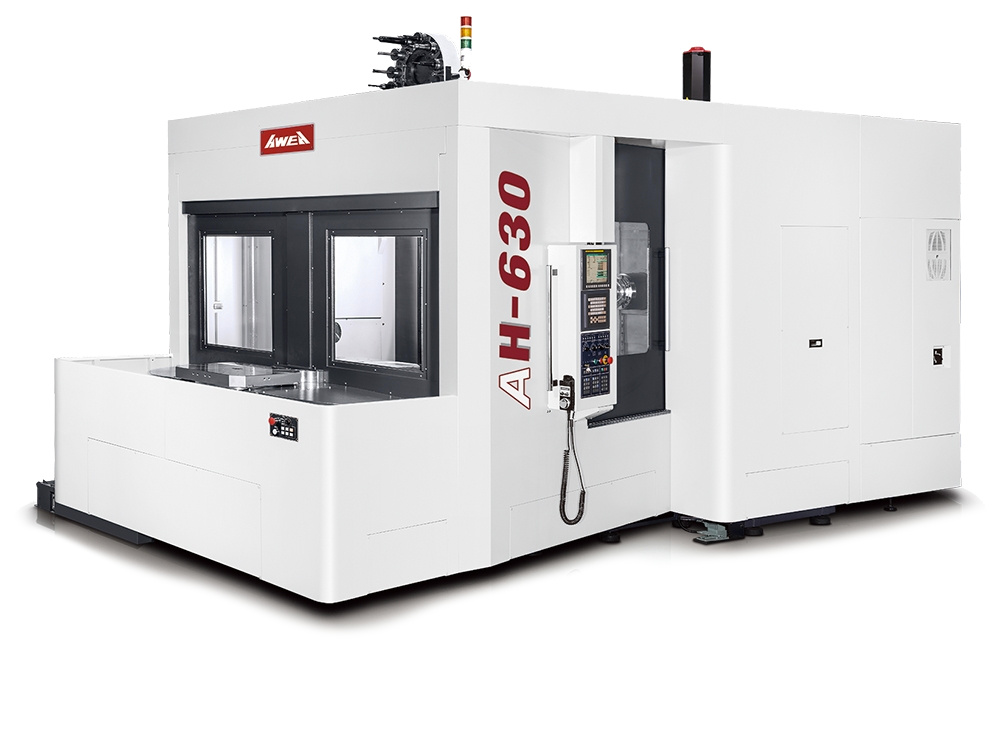

Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет AWEA AH-630

Горизонтально-фрезерный обрабатывающий центр AH-630 с системой автоматической смены паллет. Усиленный рабочий стол может выдерживать нагрузку до 1 200 кг.

Лизинг и кредит

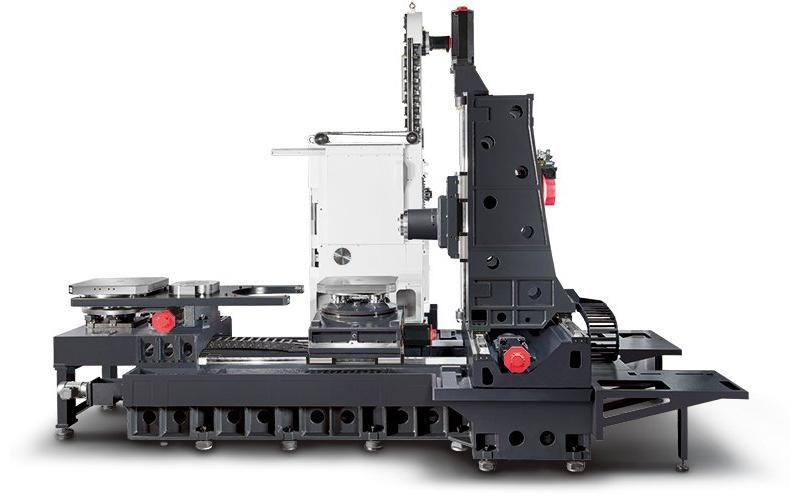

Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет AWEA AH-630 Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет

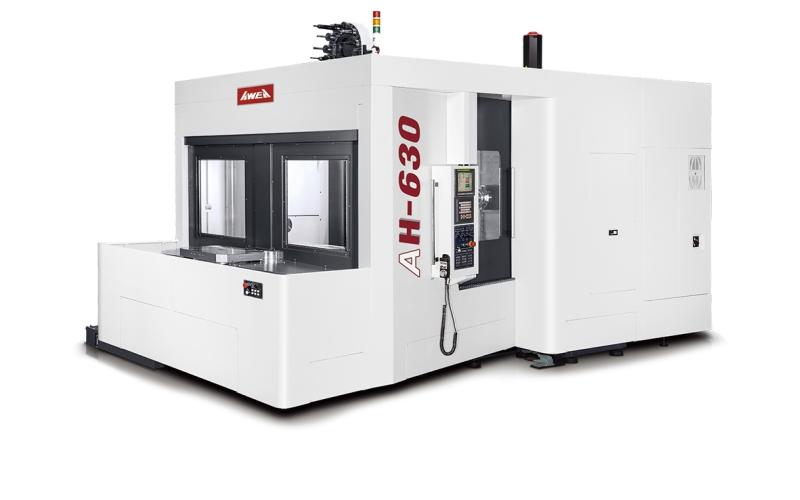

Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет AWEA AH-630 Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет

Технические
характеристики

Станки данной серии оснащены встроенной системой автоматической смены паллет, что значительно сокращает время подготовки станка к обработке, повышая тем самым его производительность.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 630×630
Нагрузка на стол, кг 1200
Макс. диаметр заготовки, мм 1020
Макс. высота заготовки, мм 1000
Шпиндельный узел
Тип привода прямой или редуктор
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения шпинделя, об/мин 10000 или 6000
Конус шпинделя BBT50
Скорость подач
Скорость холостого хода по осям X и Z, м/мин 48
Скорость холостого хода по оси Y, м/мин 36
Рабочая подача на все оси, м/мин 10
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 60
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 115/230
Макс. длина инструмента, мм 500
Макс. вес инструмента, кг 20
Прочие данные
Система ЧПУ FANUC 0i-M
Тип направляющих качения
Вес станка, кг 16500
Электропотребление, кВА 50
Рабочая зона
Высота от поверхности стола до оси шпинделя, мм 50~950
Расстояние от торца шпинделя до центра стола, мм 200~1100
Основные параметры
Расположение шпинделяГоризонтальный
Основные размеры обработки
Перемещение по оси X, мм1020
Перемещение по оси Y, мм900
Перемещение по оси Z, мм900
Тип направляющихКачения

Комплектация

Стандартная комплектация
цельнолитая чугунная станина;
направляющие качения HIWIN;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BBT 50; привод через двуступенчатый зубчатый редуктор 6000 об/мин или прямой привод 10000 об/мин;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Цепного типа на 60 позиции;
конвейер для уборки стружки с тележкой для стружки;
полное кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках;
система автоматической смены паллет: 2 паллеты;
Опциональные комплектующие
установка оптических линеек HEIDENHAIN на оси X/Y/Z;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 120/240 позиций;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;
замена системы ЧПУ на FANUC 31i-MB;
модуль Manual Guide для системы ЧПУ FANUC;
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании AWEA AH-630
Кронштейн
Изделие «Лопатка» выполненное на оборудовании AWEA AH-630
Лопатка
Изделие «Поршень» выполненное на оборудовании AWEA AH-630
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA AH-630
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA AH-630
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA AH-630
Тестовая деталь

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
