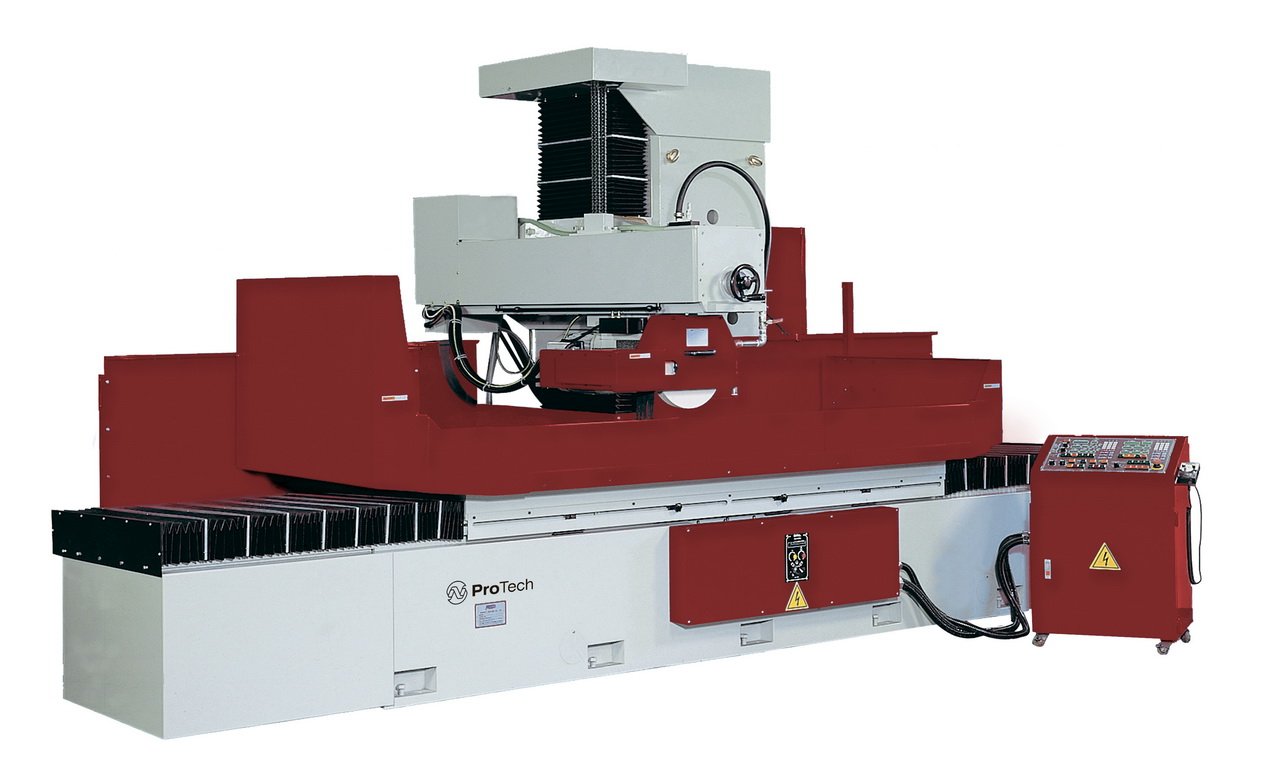

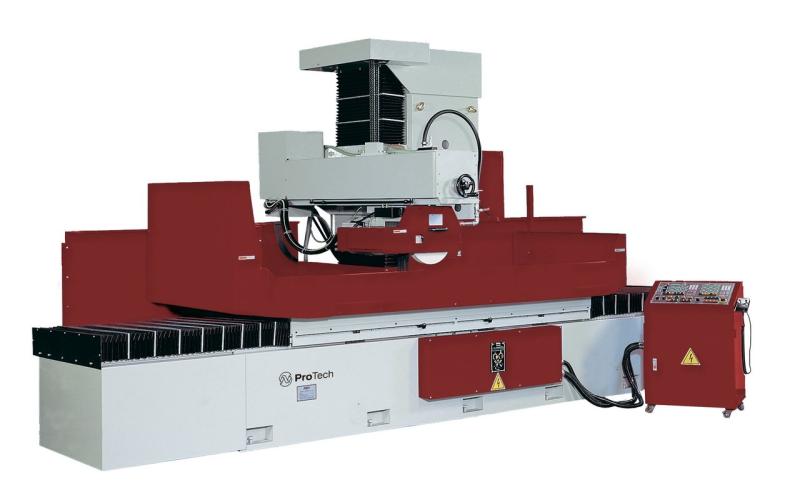

Плоскошлифовальный станок консольного типа ProTech PFG-100150АHD
Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей среднего и крупного размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Технические характеристики
ProTech PFG-100150АHD
Стол перемещается в продольном направлении. На неподвижной колонне расположена траверса, которая обеспечивает поперечное перемещение. Стол оснащен гидроцилиндром, траверса - серводвигателем.
Характеристики
| Габариты стола (Максимальная зона обработки), мм | 1000×1500 |
| Максимальное расстояние от оси вращения шпинделя до стола | 800 (1000мм)* |
| Максимально разрешенная нагрузка на стол, кг | 2400 |
Шлифовальная бабка
| Размер шлифовального круга (Ø×Высота×Отверстие), мм | 405×50×127 |
| Скорость вращения шлифовального круга, об/мин | 1450 |
Вертикальная подача электронным маховиком
| на один оборот (×1)/(×5)/(×10) | 0,1/0,5/1 |
| на один градус (×1)/(×5)/(×10) | 0,001/0,005/0,01 |
| Регулировка шага вертикальной подачи NC контроллера автоматической вертикальной подачи AD5 (опция), мм | 0,001 — 1,0 |
| Скорость быстрого подъема/опускания шлифовальной бабки (опция), мм/мин | 225 |
Стол
| Скорость продольного перемещения стола, м/мин | 3 — 25 |
| Дискретность автоматических поперечных перемещений, мм | 0,1 — 15 |
| Скорость поперечной подачи, м/мин | 1500 |
| Поперечная подача при повороте маховика на один оборот, мм | 5 |
| Поперечная подача при повороте маховика на один градус, мм | 0,02 |
Мощность электродвигателей
| Двигатель привода вращения шлифовального круга, кВт | 7,5 (11,25кВт)* |
| Двигатель насоса гидростанции, кВт | 5,65 |
| Мощность двигателя поперечной подачи, Вт | 150 |
| Мощность сервомотора привода вертикального перемещения, кВт | 1 |
| Двигатель насоса подачи СОЖ (опция), Вт | 375 |
Габаритные размеры и вес
| Размеры станка в плане (длина×ширина), мм | 5160×2660 |
| Высота станка, мм | 2555 |
| Вес, кг | 13800 |
Комплектация ProTech PFG-100150АHD
Стандартная комплектация
гидростанция;
шлифовальный круг;
фланец шлифовального круга;
съемник фланца шлифовального круга;
приспособление для правки шлифовального круга с креплением на столе;
алмазный карандаш;
опоры для установки станка;
лампа освещения зоны резания;
набор инструментов для технического обслуживания станка;
комплект технической документации на русском языке.
Опциональные комплектующие
электромагнитная плита;
вертикальная/поперечная микроподача (0,001 мм на лимб маховичка);
система ускоренных вертикальных перемещений;
устройство параллельной правки (ручное);
система охлаждения (бак СОЖ);
система удаления масляного тумана;
комбинированная система охлаждения СОЖ и удаления масляного тумана;
бак СОЖ с магнитным сепаратором;
бак СОЖ с бумажным фильтром;
бак СОЖ с автоматическим бумажным фильтром;
автоматическая регулировка поперечного хода с помощью переключателя на панели управления;
задняя стенка для дополнительной брызгозащиты;
инвертор привода шлифовального шпинделя;
дополнительный фланец шлифовального круга;
специализированные тиски;
автоматическая балансировка круга;
устройство цифровой индикации и линейный датчик отсчета перемещений.
