Fagima
JAZZ L

Фрезерное
оборудование

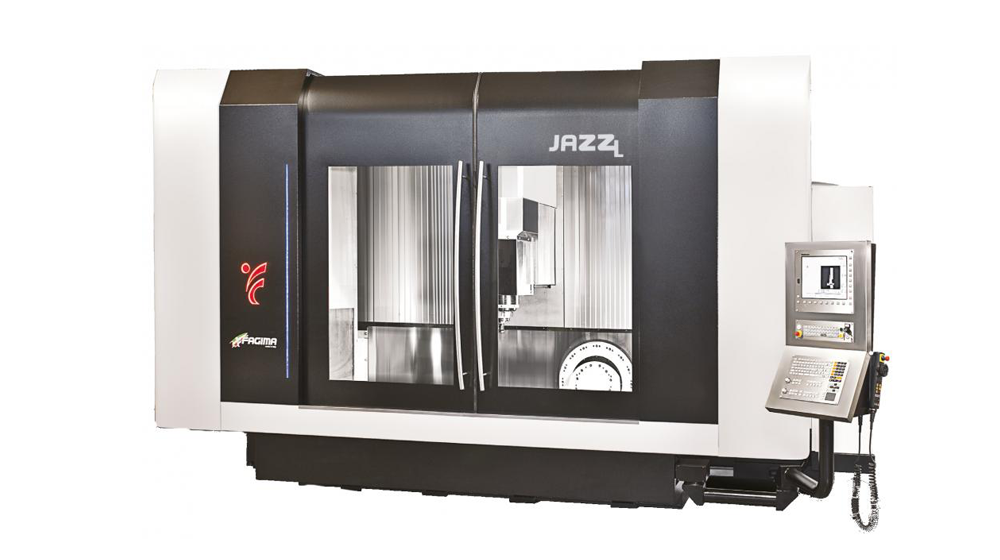

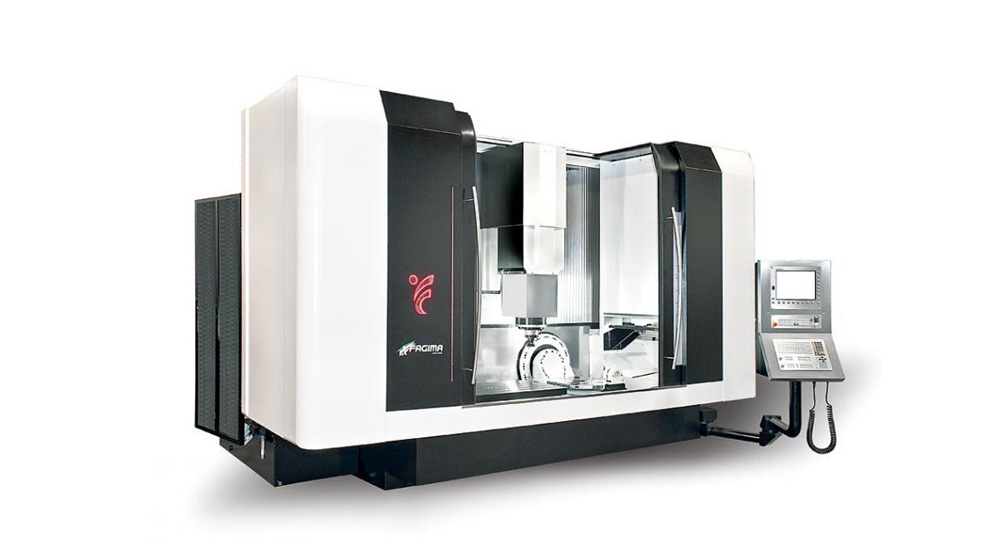

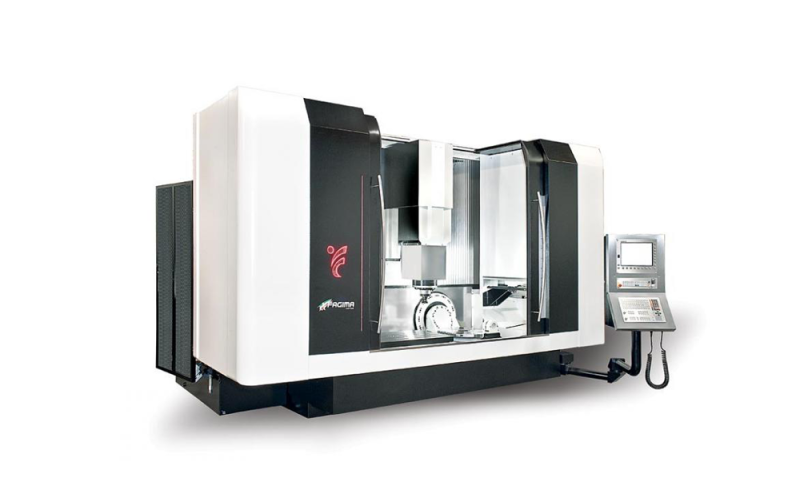

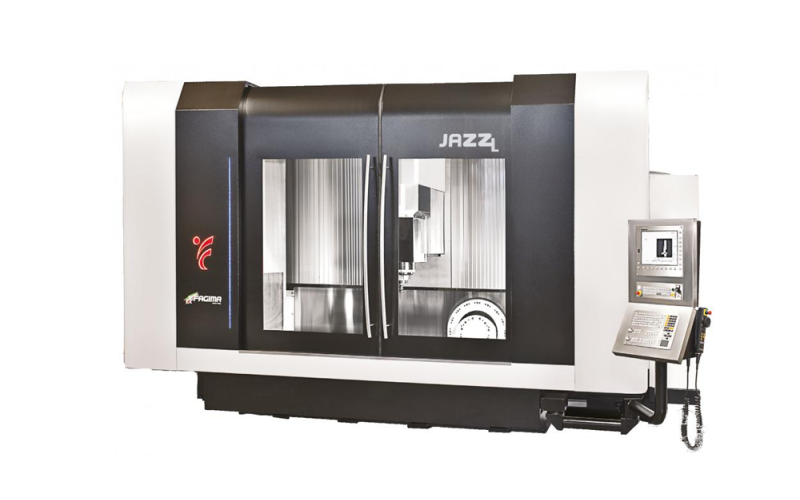

Fagima JAZZ LFagima JAZZ L
Fagima JAZZ L
Fagima JAZZ L

Стабильность конструкции станка и устойчивость к терморасширению обеспечивается за счет усиления станины композитным материалом, в состав которого входит минеральный усиленный чугун.

Лизинг и кредит

Технические
характеристики

Стабильность конструкции станка и устойчивость к терморасширению обеспечивается за счет усиления станины композитным материалом, в состав которого входит минеральный усиленный чугун. Внутри установлен стационарный и наклонно-поворотный стол. Имеются две фронтальные раздвижные двери, перемещающиеся по двум направляющим, что обеспечивает удобный доступ к большей рабочей зоне и возможность попеременной обработки на двух столах с опциональной перегородкой и дополнительным магазином инструментов, устанавливаемым на уже подготовленное место напротив стандартного инструментального магазина.

ХОД
По оси Х, мм 2000
По оси Y, мм 600
По оси Z, мм 30+550
ХОД СТОЛА
По оси Х, мм 1250
По оси Y, мм
По оси Z, мм
Торец шпинделя / Расстояние до стола, мм 30
Полный ход по оси Z, мм 580
Размеры стола, мм 1250х600
Максимальная нагрузка на стол, кг 1000
По оси X, мм 550
ХОД ПОВОРОТНОГО СТОЛА
По оси Х, мм 600
По оси Y, мм 600
По оси Z, мм 550
Торец шпинделя / Расстояние до стола, мм 30
Полный ход по оси Z, мм 580
ПОВОРОТНАЯ ОСЬ (С)
Максимальная нагрузка на стол, кг 300
Размеры стола, мм 600х600
Диапазон вращения оси С 0-360°
Максимальная скорость вращения, об/мин 25
ОСЬ НАКЛОНА (В)
Диапазон наклона +/-110°
Максимальная скорость, об/мин 25
Ход поворотного стола
По оси Х, мм 600
По оси Y, мм 600
По оси Z, мм 550
КОАКСИАЛЬНЫЙ МЕХАНИЧЕСКИЙ ШПИНДЕЛЬ
Конус шпинделя ISO40 DIN69871
Мощность двигателя шпинделя, кВт 25
Крутящий момент двигателя, Нм 159
Максимальная скорость, об/мин 12000
Опция: электрошпиндель (система охлаждения), об/мин HSK63 – 24000
МАГАЗИН НА 40 ИНСТРУМЕНТОВ**
Максимальный диаметр инструмента, мм 75 (127)
Максимальная длина инструмента, мм 300
Максимальный вес инструмента, кг 7
Время смены инструмента, сек 1,5
Общий максимальный вес инструмента, кг 200
Опция: 60 позиций инструментов, об/мин ISO40 / ВТ40 – 15000
Опция: 40 или 60 позиций инструментов HSK63
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм2000
Перемещение по оси Y, мм600
Перемещение по оси Z, мм550

Комплектация

Стандартная комплектация
ходы X / Y / Z: 650/600/550 мм
поворотный стол размером 600 x 600 мм с фронтальной опорой (нагрузка до 500 кг)
шпиндель ISO -40 12.000 об/мин
инструментальный магазин на 40 позиций
верхняя часть корпуса закрыта
дополнительное боковое отверстие для облегчения доступа к рабочей зоне
подача сжатого воздуха через шпиндель
шпиндель внешней охлаждающей жидкости с насосом низкого давления
основание с отделкой из зеркальной стали
конвейер для уборки стружки
Опциональные комплектующие
электрошпиндель (система охлаждения)
до 200 позиций инструментов по запросу заказчика
система подачи СОЖ высокого давления 20/40 бар
шпиндель со скоростью вращения 15000 об/мин (доступен только с ЧПУ Heidenhain)
прямые энкодеры на наклонном поворотном столе B, C
оптические шкалы Heidenhain по осям X, Y, Z
боковая дверь с автоматическим открыванием / закрыванием

Производитель

Итальянский завод Fagima занимается производством станков с 1973 года. Исследования, передовые технологические инновации и опыт позволяют Fagima создавать и производить оборудование, соответствующее современным требованиям рынка.
ИталияИталия
Работает с 1973 года.
