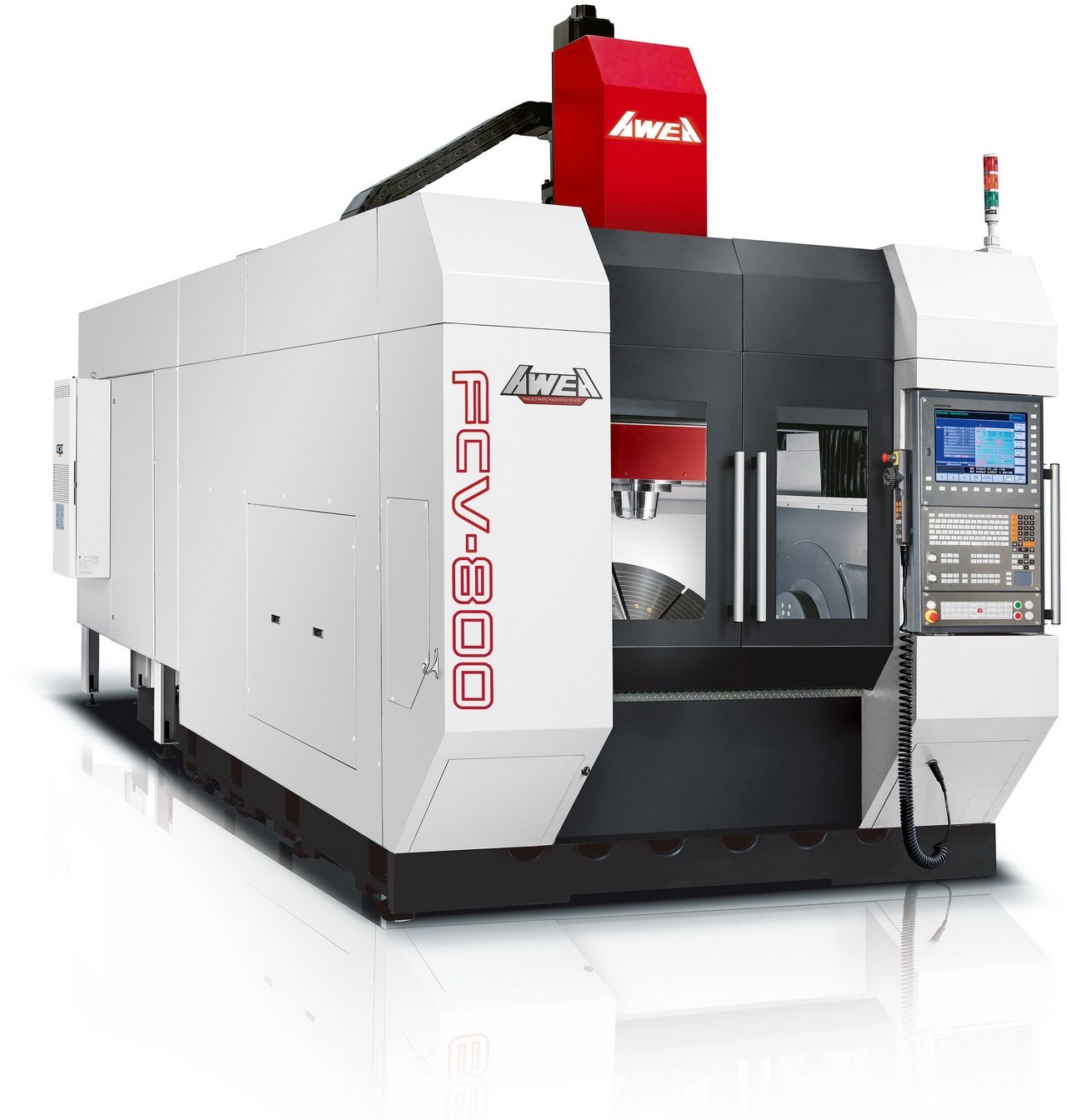

5-осевой обрабатывающий центр с ЧПУ AWEA FCV-800

5-координатный вертикально-фрезерный обрабатывающий центр FCV-800. Станок предназначен для высокоскоростной обработки деталей. При этом, позволяет достичь высокого качества поверхности заготовки. Комплектуется высокоскоростным шпинделем с прямым приводом или типом привода мотор-шпиндель. С целью упрощения процесса очистки внутренних поверхностей в рабочей зоне станка, он оснащен автоматической системой распрыскивателей.

Лизинг и кредит

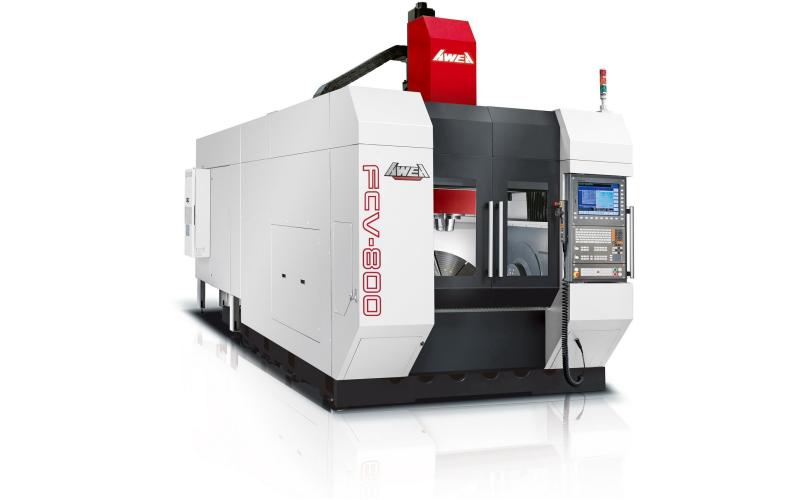

5-осевой обрабатывающий центр с ЧПУ AWEA FCV-800 5-осевой обрабатывающий центр с ЧПУ

Технические характеристики
AWEA FCV-800

Станки AWEA серии FCV обладают высокой точностью, скоростью, простотой управления и отличаются наилучшим соотношением цена-качество среди «одноклассников».

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Диаметр поверхности стола, мм 850
Нагрузка на стол, кг 1000
Диапазон наклона по оси A, градусы -120 ~ +30
Диапазон вращения по оси C, градусы ±360
Шпиндельный узел
Тип привода мотор-шпиндель
Мощность (пост./30 мин.), кВт 26
Скорость вращения шпинделя, об/мин 16000
Конус шпинделя BBT40
Скорость подач
Скорость холостого хода по осям X, Y, Z, м/мин 48
Рабочая подача на оси X, Y, Z, м/мин 24
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 40
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 90/125
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 8
Прочие данные
Система ЧПУ HEIDENHAIN i530
Тип направляющих качения
Вес станка, кг 15000
Электропотребление, кВА 90
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 90~750
Основные параметры
Расположение шпинделяВертикальный
Основные размеры обработки
Перемещение по оси X, мм800
Перемещение по оси Y, мм900
Перемещение по оси Z, мм660
Количество управляемых осей5
Тип направляющихКачения

Комплектация AWEA FCV-800

Стандартная комплектация
цельнолитая чугунная станина;
направляющие качения HIWIN;
система ЧПУ HEIDENHAIN i530;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BBT40; 12000 об/мин; 11/15 кВт; прямой привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Цепного типа на 32 позиции;
конвейер для уборки стружки с тележкой для стружки;
полное кабинетное ограждение рабочей зоны;
функция смыва стружки со стенок станка внутри рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
кондиционер для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках;
угловые датчики HEIDENHAIN на осях A и C
Опциональные комплектующие
скорость вращения стандартного шпинделя 22000 об/мин;
установка оптических линеек HEIDENHAIN на оси X/Y/Z;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 40 или 60 позиций;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании AWEA FCV-800
Кронштейн
Изделие «Лопатка» выполненное на оборудовании AWEA FCV-800
Лопатка
Изделие «Поршень» выполненное на оборудовании AWEA FCV-800
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA FCV-800
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA FCV-800
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA FCV-800
Тестовая деталь

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
