AWEA
FCV-620
Фрезерноеоборудование

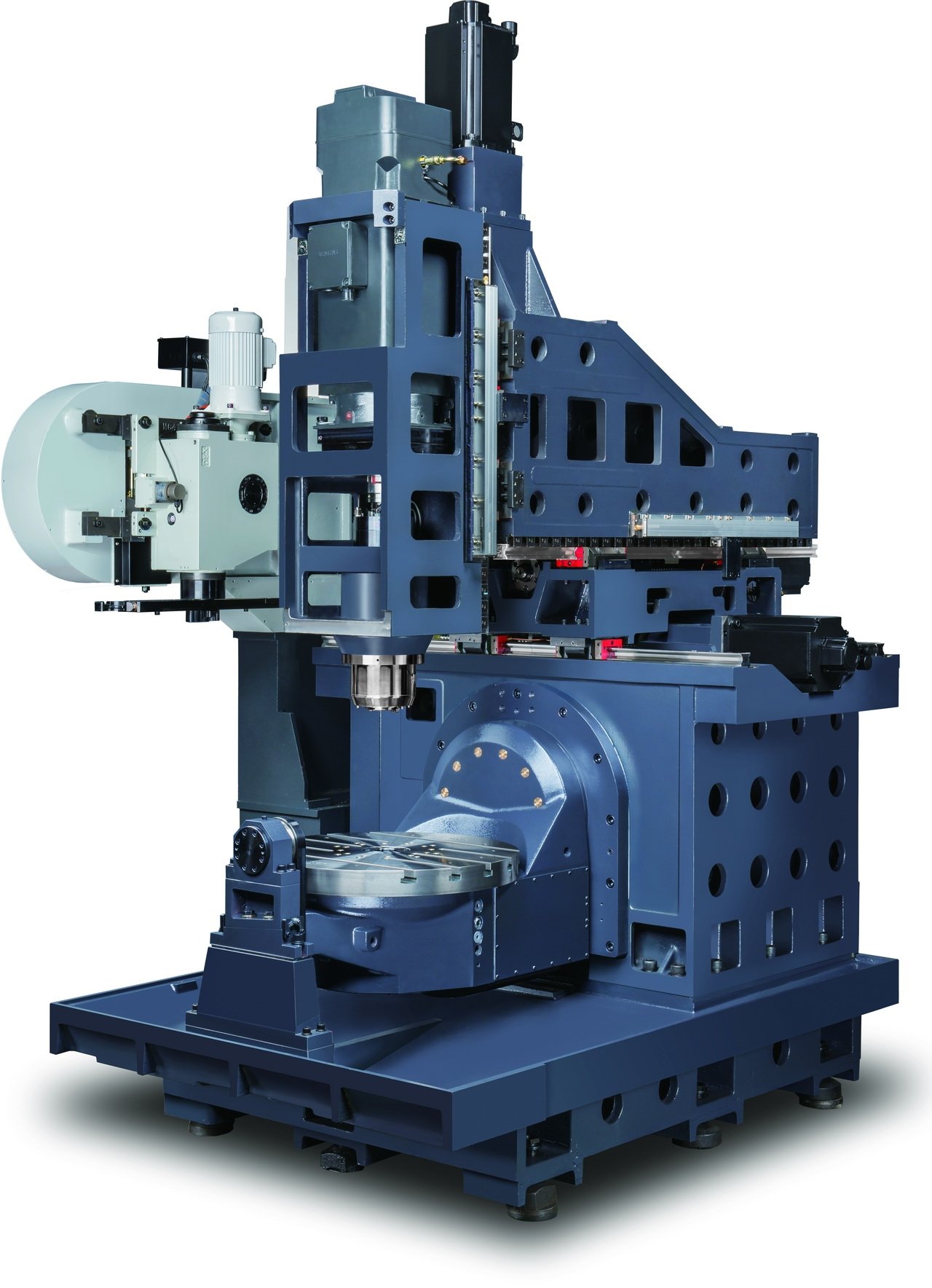

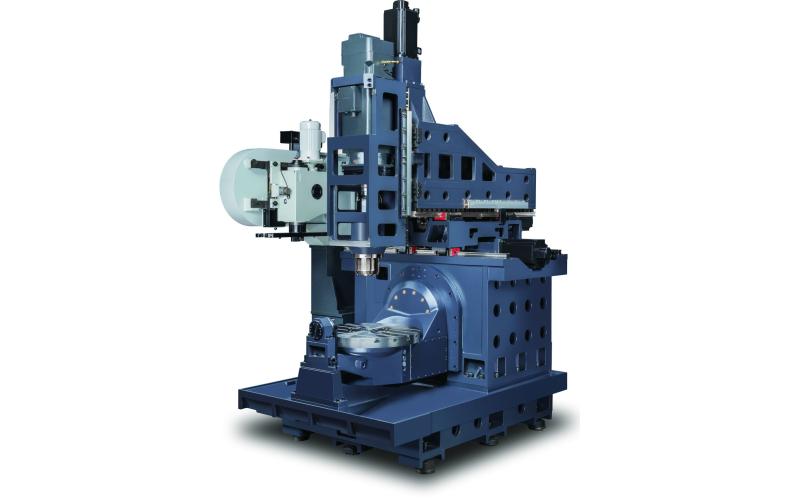

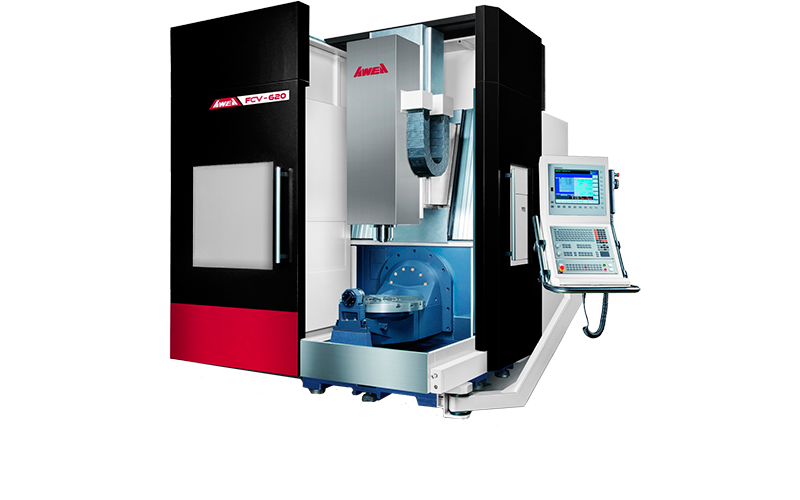

5-координатный вертикально-фрезерный обрабатывающий центр
Технические
характеристики
Станки AWEA серии FCV обладают высокой точностью, скоростью, простотой управления и отличаются наилучшим соотношением цена-качество среди «одноклассников».
Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.
Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.
Стол
| Диаметр поверхности стола, мм | 650 |
| Нагрузка на стол, кг | 300 |
| Диапазон наклона по оси B, градусы | -50 ~ +110 |
| Диапазон вращения по оси C, градусы | ±360 |
Шпиндельный узел
| Тип привода | прямой |
| Мощность (пост./30 мин.), кВт | 11/15 |
| Скорость вращения шпинделя, об/мин | 12000 |
| Конус шпинделя | BBT40 |
Скорость подач
| Скорость холостого хода по осям X, Y, Z, м/мин | 36 |
| Рабочая подача на оси X, Y, Z, м/мин | 20 |
Инструментальный магазин
| Тип исполнения | цепной |
| Количество позиций, шт | 32 |
| Устройство смены инструмента | рука–манипулятор |
| Макс. диаметр инструмента/через одно гнездо, мм | 75/127 |
| Макс. длина инструмента, мм | 250 |
| Макс. вес инструмента, кг | 6 |
Прочие данные
| Система ЧПУ | FANUC 0i-M |
| Тип направляющих | качения |
| Вес станка, кг | 8500 |
| Электропотребление, кВА | 50 |
Рабочая зона
| Высота от поверхности стола до торца шпинделя, мм | 150~610 |
Основные параметры
| Расположение шпинделя | Вертикальный |
Основные размеры обработки
| Перемещение по оси X, мм | 635 |
| Перемещение по оси Y, мм | 535 |
| Перемещение по оси Z, мм | 460 |
| Количество управляемых осей | 5 |
| Тип направляющих | Качения |
Комплектация
Стандартная комплектация
цельнолитая чугунная станина;
роликовые направляющие качения HIWIN;
система ЧПУ Fanuc 0i-M с функциональностью AICC II и хранилищем данных;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BBT40; 12000 об/мин; 11/15 кВт; прямой привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Цепного типа на 32 позиции;
конвейер для уборки стружки с тележкой для стружки;
полное кабинетное ограждение рабочей зоны, включая крышу;
распрыскиватели для смыва стружки с рабочих поверхностей;
освещение рабочей зоны;
трехцветная сигнальная лампа;
кондиционер для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП;
пистолеты для СОЖ и сжатого воздуха;
угловые датчики HEIDENHAIN на осях B и C;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
шпиндель: BBT40; 15000 об/мин; 15/18,5 кВт; прямой привод;
шпиндель с приводом мотор-шпиндель: HSK A63 или HSK E50; 18000, 20000 или 30000 об/мин;
оптические линейки HEIDENHAIN на осях X, Y и Z;
система подачи СОЖ через шпиндель 20 или 70 Бар;
инструментальный магазин на 40 или 60 позиций;
отделитель масла от СОЖ;
вытяжка тумана СОЖ;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на SIEMENS 840 DSL;
замена системы ЧПУ на HEIDENHAIN TNC640;
система автоматизированного измерения длины инструмента или габаритов обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)
Видеоматериалы
Производитель
AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
