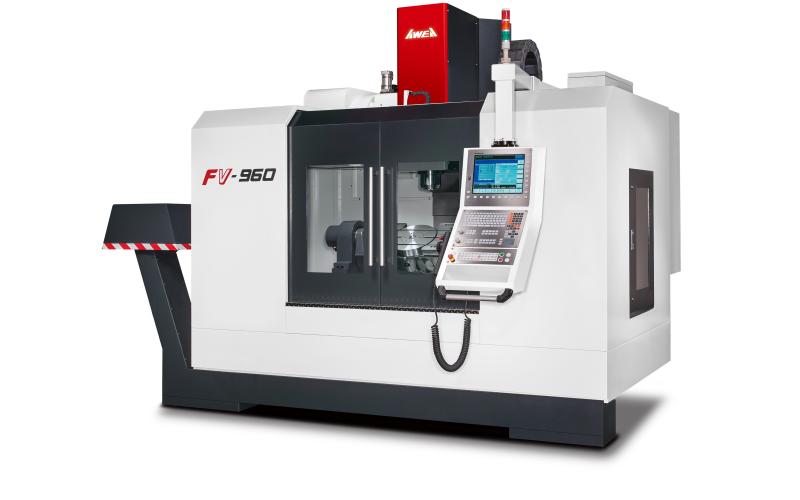

5-осевой обрабатывающий центр с ЧПУ AWEA FV-960

5-координатный вертикально-фрезерный обрабатывающий центр FV-960. Станок предназначен для высокоскоростной обработки деталей, позволяя при этом достичь высокого качества поверхности заготовки. Комплектуется высокоскоростным шпинделем с прямым приводом или типом привода мотор-шпиндель. С целью упрощения процесса очистки внутренних поверхностей в рабочей зоне станка, он оснащен автоматической системой распрыскивателей.

Лизинг и кредит
5-осевой обрабатывающий центр с ЧПУ AWEA FV-960 5-осевой обрабатывающий центр с ЧПУ
5-осевой обрабатывающий центр с ЧПУ AWEA FV-960 5-осевой обрабатывающий центр с ЧПУ

Технические характеристики
AWEA FV-960

Станки AWEA серии FCV обладают высокой точностью, скоростью, простотой управления и отличаются наилучшим соотношением цена-качество среди «одноклассников».

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Диаметр поверхности стола, мм 350 (560*365)
Нагрузка на стол, кг 200

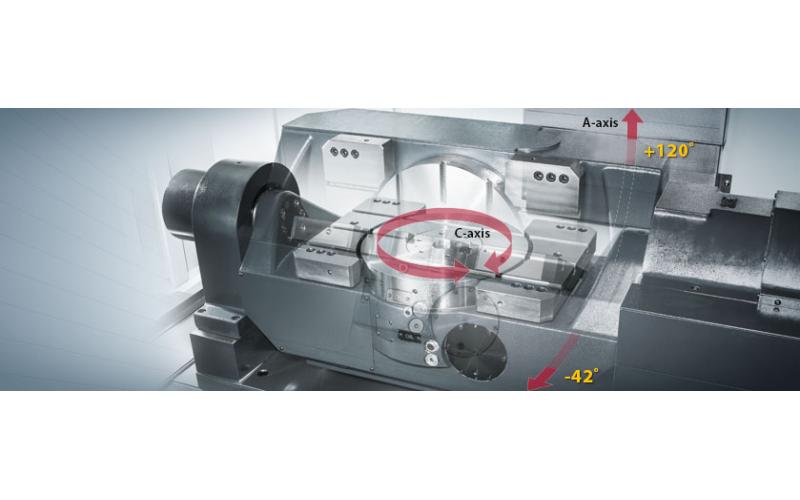

Диапазон наклона по оси A, градусы -42 ~ +120
Диапазон вращения по оси C, градусы ±360
Шпиндельный узел
Тип привода прямой
Мощность (пост./30 мин.), кВт 11/15
Скорость вращения шпинделя, об/мин 12000
Конус шпинделя BBT40
Скорость подач
Скорость холостого хода по осям X, Y, Z, м/мин 36, 36, 24
Рабочая подача на оси X, Y, Z, м/мин 10
Инструментальный магазин
Тип исполнения Барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 76/150
Макс. длина инструмента, мм 250
Макс. вес инструмента, кг 7
Прочие данные
Система ЧПУ FANUC 0i-M
Тип направляющих качения
Вес станка, кг 7400
Электропотребление, кВА 45
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 100~580
Основные параметры
Расположение шпинделяВертикальный
Основные размеры обработки
Перемещение по оси X, мм960
Перемещение по оси Y, мм600
Перемещение по оси Z, мм480
Количество управляемых осей5
Тип направляющихКачения

Комплектация AWEA FV-960

Стандартная комплектация
цельнолитая чугунная станина;
роликовые направляющие качения HIWIN;
система ЧПУ Fanuc 0i-M с функциональностью AICC II и хранилищем данных;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BBT40; 12000 об/мин; 11/15 кВт; прямой привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 24 позиции;
транспортеры для уборки стружки с тележкой для стружки;
полное кабинетное ограждение рабочей зоны, включая крышу;
распрыскиватели для смыва стружки с рабочих поверхностей;
освещение рабочей зоны;
трехцветная сигнальная лампа;
кондиционер для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
шпиндель: BBT40; 15000 об/мин; 15/18,5 кВт; прямой привод;
шпиндель с приводом мотор-шпиндель: HSK A63 или HSK E50; 18000, 20000 или 30000 об/мин;
угловые датчики HEIDENHAIN на осях B и C;
оптические линейки HEIDENHAIN на осях X, Y и Z;
система подачи СОЖ через шпиндель 20 или 70 Бар;
инструментальный магазин на 30, 40 или 60 позиций;
отделитель масла от СОЖ;
вытяжка тумана СОЖ;
замена шнеков для уборки стружки на конвейер;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на SIEMENS 840 DSL;
замена системы ЧПУ на HEIDENHAIN TNC640;
система автоматизированного измерения длины инструмента или габаритов обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании AWEA FV-960
Кронштейн
Изделие «Лопатка» выполненное на оборудовании AWEA FV-960
Лопатка
Изделие «Поршень» выполненное на оборудовании AWEA FV-960
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA FV-960
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA FV-960
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA FV-960
Тестовая деталь

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Сервисное обслуживание
AWEA FV-960

Гарантийное обслуживание станка AWEA FV-960

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
