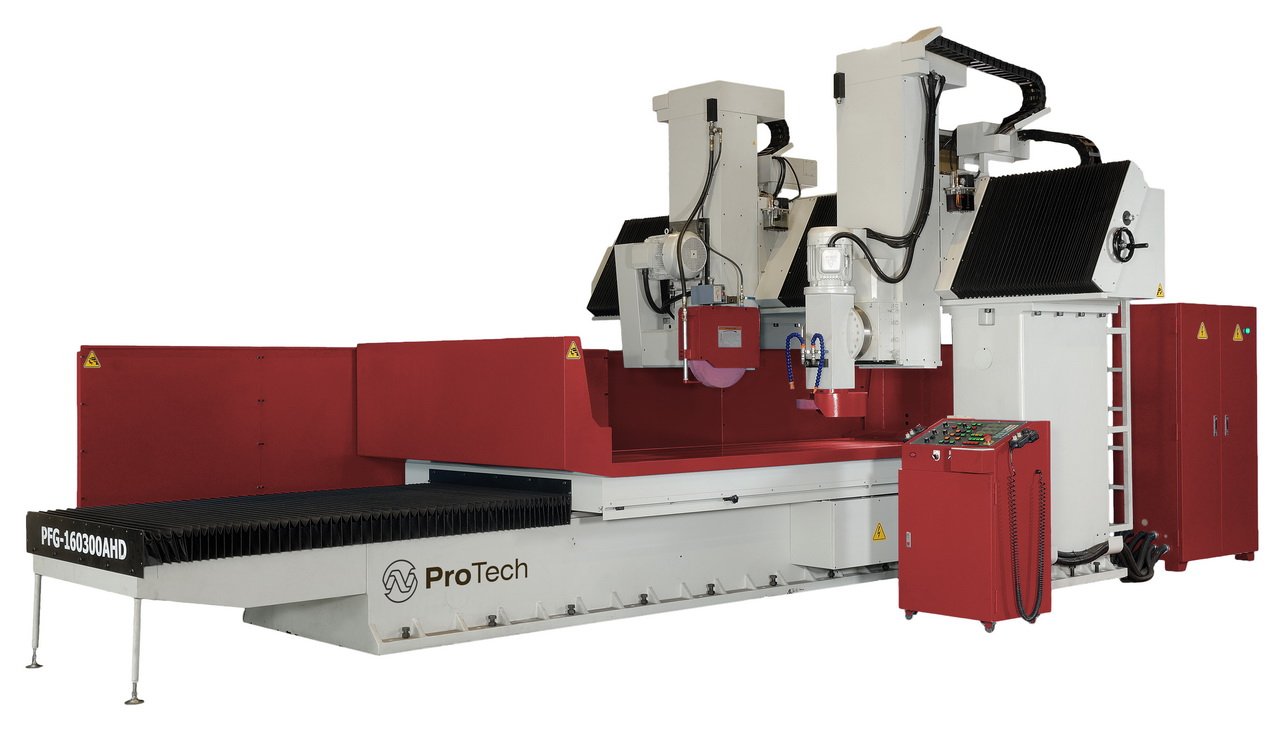

Плоскошлифовальный станок 2-колонного типа ProTech PFG-120600АHD

Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей крупного размера. Достигаемая шероховатость Ra 1,25 - 0,02

Лизинг и кредит

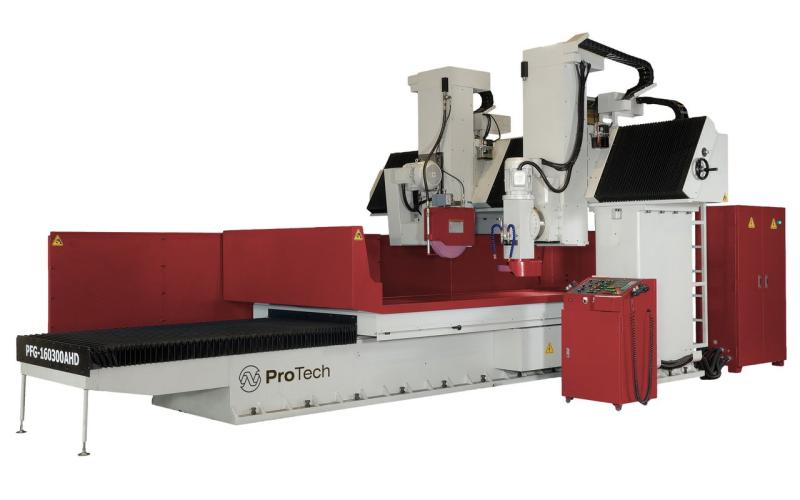

Плоскошлифовальный станок 2-колонного типа ProTech PFG-120600АHD Плоскошлифовальный станок 2-колонного типа

Технические характеристики
ProTech PFG-120600АHD

Стол перемещается в продольном направлении. На неподвижном портале с двумя колоннами серводвигателями расположена шпиндельная бабка, которая обеспечивает поперечное и вертикальное перемещение. Стол оснащен гидроцилиндром, траверса – ШВП.
Характеристики
Габариты стола (Максимальная зона обработки), мм 1200×6000
Максимальное расстояние от оси вращения шпинделя до стола, мм 900 (1100)*
Максимально разрешенная нагрузка на стол, кг 9880
Шлифовальная бабка
Размер шлифовального круга (Ø×Высота×Отверстие), мм 508×76×203
Скорость вращения шлифовального круга, об/мин 1100
Вертикальная подача электронным маховиком
на один оборот (×1)/(×5)/(×10) 0,1/0,5/1
на один градус (×1)/(×5)/(×10) 0,001/0,005/0,01
Регулировка шага вертикальной подачи NC контроллера автоматической вертикальной подачи AD5, мм 0,001 — 1,0
Скорость быстрого подъема/опускания шлифовальной бабки (опция), мм/мин 300
Стол
Скорость продольного перемещения стола, м/мин 3 — 25
Дискретность автоматических поперечных перемещений, мм 0,1 — 35
Скорость поперечной подачи, м/мин 3000
Поперечная подача при повороте маховика на один оборот, мм 0,1/0,5/1
Поперечная подача при повороте маховика на один градус, мм 0,001/0,005/0,01
Мощность электродвигателей
Двигатель привода вращения шлифовального круга, кВт 15 (22*)
Двигатель насоса гидростанции, кВт 18
Мощность двигателя поперечной подачи, Вт 1
Мощность сервомотора привода вертикального перемещения, кВт 1
Двигатель насоса подачи СОЖ, Вт 0,4
Габаритные размеры и вес
Размеры станка в плане (длина×ширина), см 1540×370
Высота станка, см 400
Вес, кг 37500

Комплектация ProTech PFG-120600АHD

Стандартная комплектация
гидростанция;
шлифовальный круг;
фланец шлифовального круга;
съемник фланца шлифовального круга;
приспособление для правки шлифовального круга с креплением на столе;
алмазный карандаш;
опоры для установки станка;
лампа освещения зоны резания;
набор инструментов для технического обслуживания станка;
комплект технической документации на русском языке.
Опциональные комплектующие
электромагнитная плита;
вертикальная и поперечная микроподача (0,001 мм на лимб маховичка);
система ускоренных вертикальных перемещений;
устройство параллельной правки (ручное);
система охлаждения (бак СОЖ);
система удаления масляного тумана;
комбинированная система охлаждения СОЖ и удаления масляного тумана;
бак СОЖ с магнитным сепаратором;
бак СОЖ с бумажным фильтром;
бак СОЖ с автоматическим бумажным фильтром;
автоматическая регулировка поперечного хода с помощью переключателя на панели управления;
задняя стенка для дополнительной брызгозащиты;
инвертор привода шлифовального шпинделя;
дополнительный фланец шлифовального круга;
специализированные тиски;
автоматическая балансировка круга;
устройство цифровой индикации и линейный датчик отсчета перемещений.

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech PFG-120600АHD

Гарантийное обслуживание станка ProTech PFG-120600АHD

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
