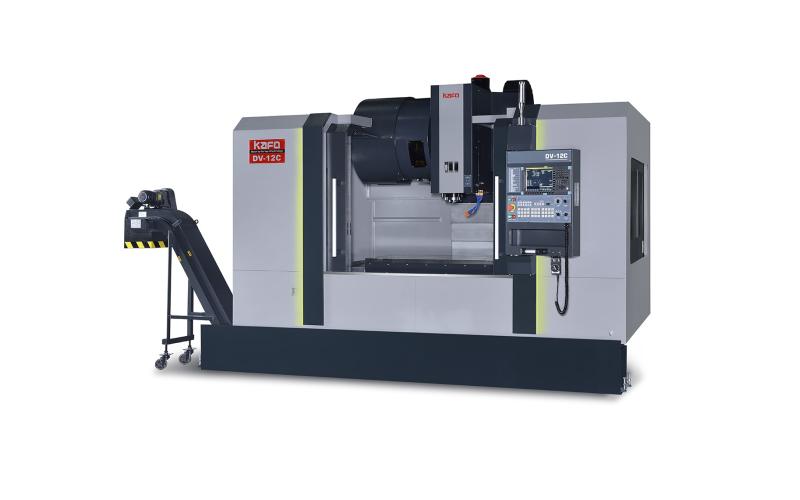

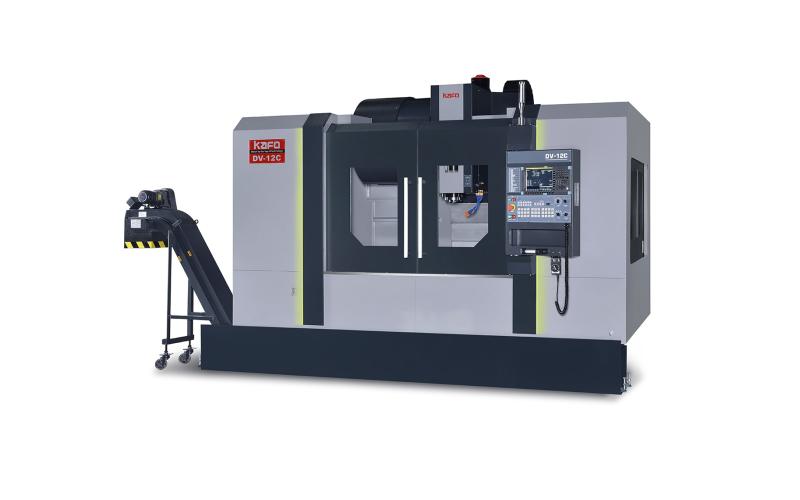

Вертикально-фрезерный обрабатывающий центр KAFO DV-12
Вертикально-фрезерный обрабатывающий центр DV-12 характеризуется конструкцией повышенной жёсткости. Направляющие скольжения по оси Z позволяют фрезеровать труднообрабатываемые материалы без потери скорости перемещения по осям X и Y.
Технические характеристики
KAFO DV-12
Модели DV эффективны при высокоскоростной обработке. Устанавливаемые на станки шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности оборудования, требующие высокой точности, подвергаются процессу ручного шабрения.
X-ось, мм | 1270 |
Y-ось, мм | 650 |
Z-ось, мм | 650 |
Расстояние от фланца шпинделя до стола, мм | 100 - 750 |
Расстояние от оси шпинделя до колонны, мм | 725 |
Стол | |
Габаритные размеры, мм | 1650×650 |
Максимальная нагрузка на стол, кг | 1000 |
Т-образные пазы (кол-во × ширина × шаг) | 5×18×100 |
Шпиндельный узел | |
Скорость вращения шпинделя, об/мин | 8000 |
Тип передачи вращения, тип | ременный |
Конус шпинделя | BT40 |
Мощность (пост./30 мин.), кВт | 7,5/11 |
Диаметр подшипника, мм | Ø70 |
Направляющие (X,Y/Z), тип | роликовые / скольжения |
Подачи | |
Скорость холостого хода по осям (X/Y/Z), м/мин | 36/36/24 |
Рабочая подача по всем осям, м/мин | 10 |
Инструментальный магазин | |
Тип исполнения | барабан |
Количество позиций, шт | 24 |
Устройство смены инструмента | рука–манипулятор |
Макс. диаметр инструмента/через одно гнездо, мм | 75/150 |
Макс. длина инструмента, мм | 300 |
Макс. вес инструмента, кг | 7 |
Система ЧПУ | FANUC 0i-M |
Вес станка, кг | 8600 |
Электропотребление, кВА | 20 |
Габариты станка (ДхШхВ), мм | 5090×2505×3050 |
Перемещение по оси X, мм | 1270 |
Перемещение по оси Y, мм | 650 |
Перемещение по оси Z, мм | 650 |
Тип направляющих | Качения |
