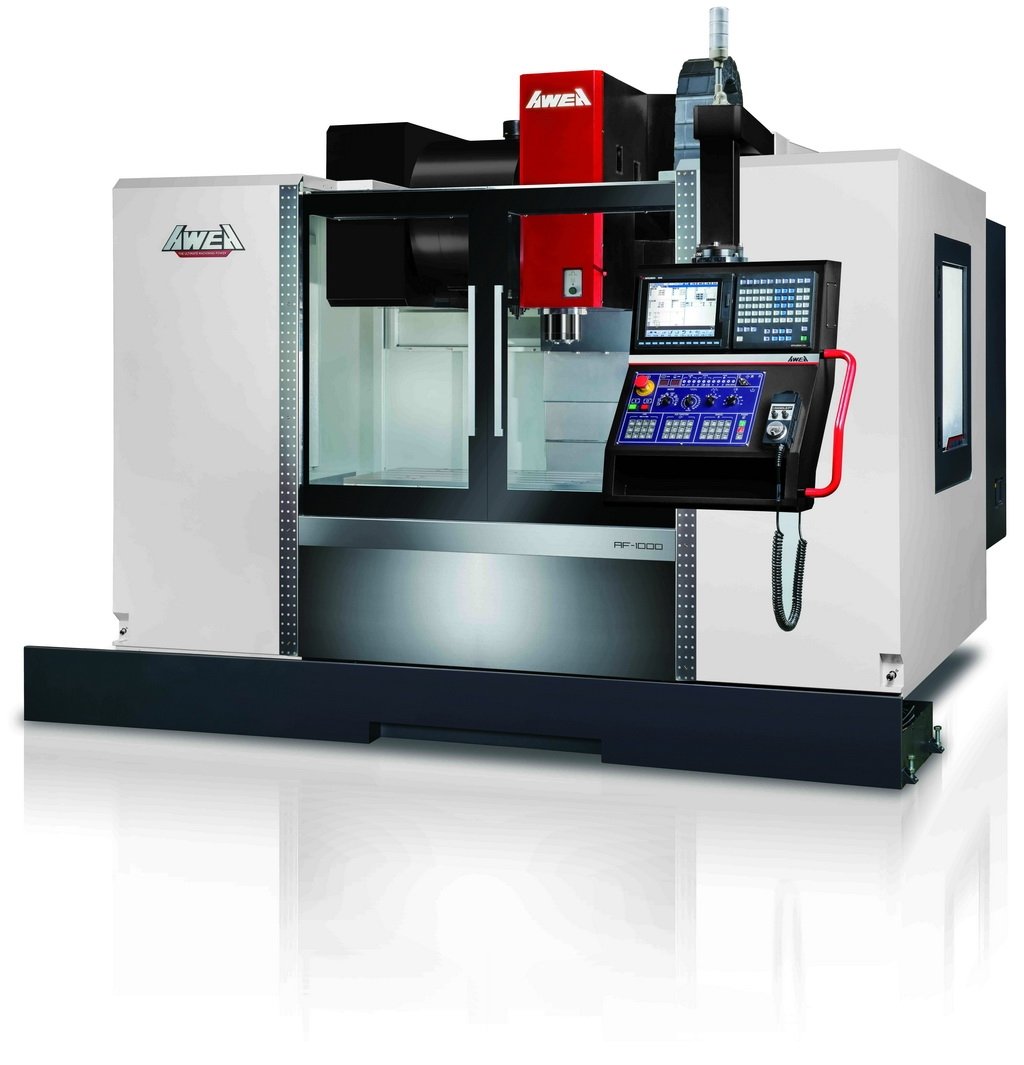

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA AF-1000

Высокоскоростной вертикально-фрезерный обрабатывающий центр AF-1000. Эффективен при высокоскоростной обработке таких деталей, как штампы и пресс-формы. Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Лизинг и кредит

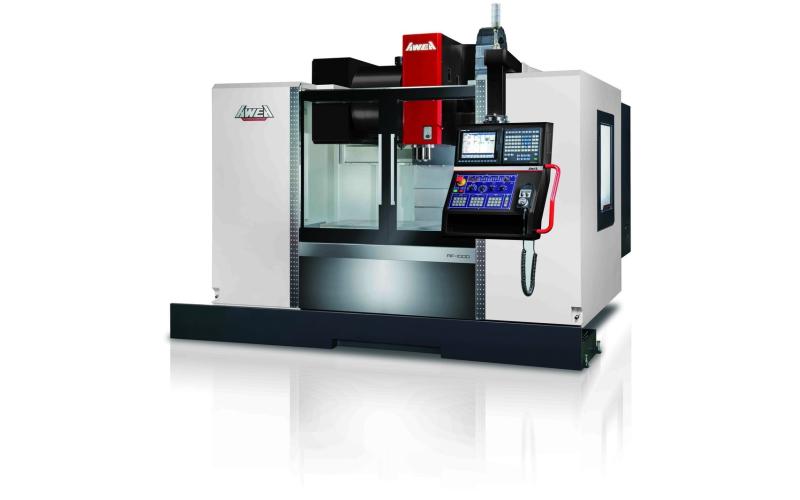

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA AF-1000 Вертикально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA AF-1000

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 1200×550
Нагрузка на стол, кг 700
Шпиндельный узел
Тип привода ременный
Мощность (пост./30 мин.), кВт 7,5/11
Скорость вращения шпинделя, об/мин 8000
Конус шпинделя BT40
Скорость подач
Скорость холостого хода по осям X и Y, м/мин 36
Скорость холостого хода по оси Z, м/мин 24
Рабочая подача на все оси, м/мин 15
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 80/150
Макс. длина инструмента, мм 250
Макс. вес инструмента, кг 7
Прочие данные
Система ЧПУ FANUC 0i-M
Тип направляющих качения
Вес станка, кг 7000
Электропотребление, кВА 30
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 100~735
Расстояние от оси вращения шпинделя до колонны, мм 610
Основные размеры обработки
Перемещение по оси X, мм1020
Перемещение по оси Y, мм550
Перемещение по оси Z, мм635
Тип направляющихКачения

Комплектация AWEA AF-1000

Стандартная комплектация
цельнолитая чугунная станина;
направляющие качения HIWIN;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BT, CAT или DIN 40; 8000 об/мин; 7,5/11 кВт; ременный привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 24 позиции;
устройство для уборки стружки шнекового типа с тележкой для стружки;
полное кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
скорость вращения стандартного шпинделя 10000 об/мин;
шпиндель с прямым приводом: от 10000 до 15000 об/мин; от 5,5/7,5 до 15/18,5 кВт;
шпиндель с приводом мотор-шпиндель: HSK A63 или HSK E50; от 20000 до 30000 об/мин;
установка оптических линеек HEIDENHAIN на оси X/Y/Z;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 30/32/36/40/60 позиций;
увеличение высоты колонны на 100/200 мм;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена направляющих на THK (Япония);
станок в спец. исполнении для обработки материалов типа: графит, чугун, керамика;
кондиционер для электрошкафа;
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на MITSUBISHI M80 (M800);
замена системы ЧПУ на SIEMENS 828D (840D);
замена системы ЧПУ на HEIDENHAIN i530;
модуль Manual Guide для системы ЧПУ FANUC;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Изделие «Газтрубка» выполненное на оборудовании AWEA AF-1000
Газтрубка
Изделие «Корпус» выполненное на оборудовании AWEA AF-1000
Корпус
Изделие «Корпус» выполненное на оборудовании AWEA AF-1000
Корпус
Изделие «Кронштейн» выполненное на оборудовании AWEA AF-1000
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании AWEA AF-1000
Кронштейн
Изделие «Крышка» выполненное на оборудовании AWEA AF-1000
Крышка
Изделие «Лопатка» выполненное на оборудовании AWEA AF-1000
Лопатка
Изделие «Плита штампа» выполненное на оборудовании AWEA AF-1000
Плита штампа
Изделие «Ползун» выполненное на оборудовании AWEA AF-1000
Ползун
Изделие «Поршень» выполненное на оборудовании AWEA AF-1000
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA AF-1000
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA AF-1000
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA AF-1000
Тестовая деталь
Изделие «Шнек» выполненное на оборудовании AWEA AF-1000
Шнек
Изделие «Шнек» выполненное на оборудовании AWEA AF-1000
Шнек

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
