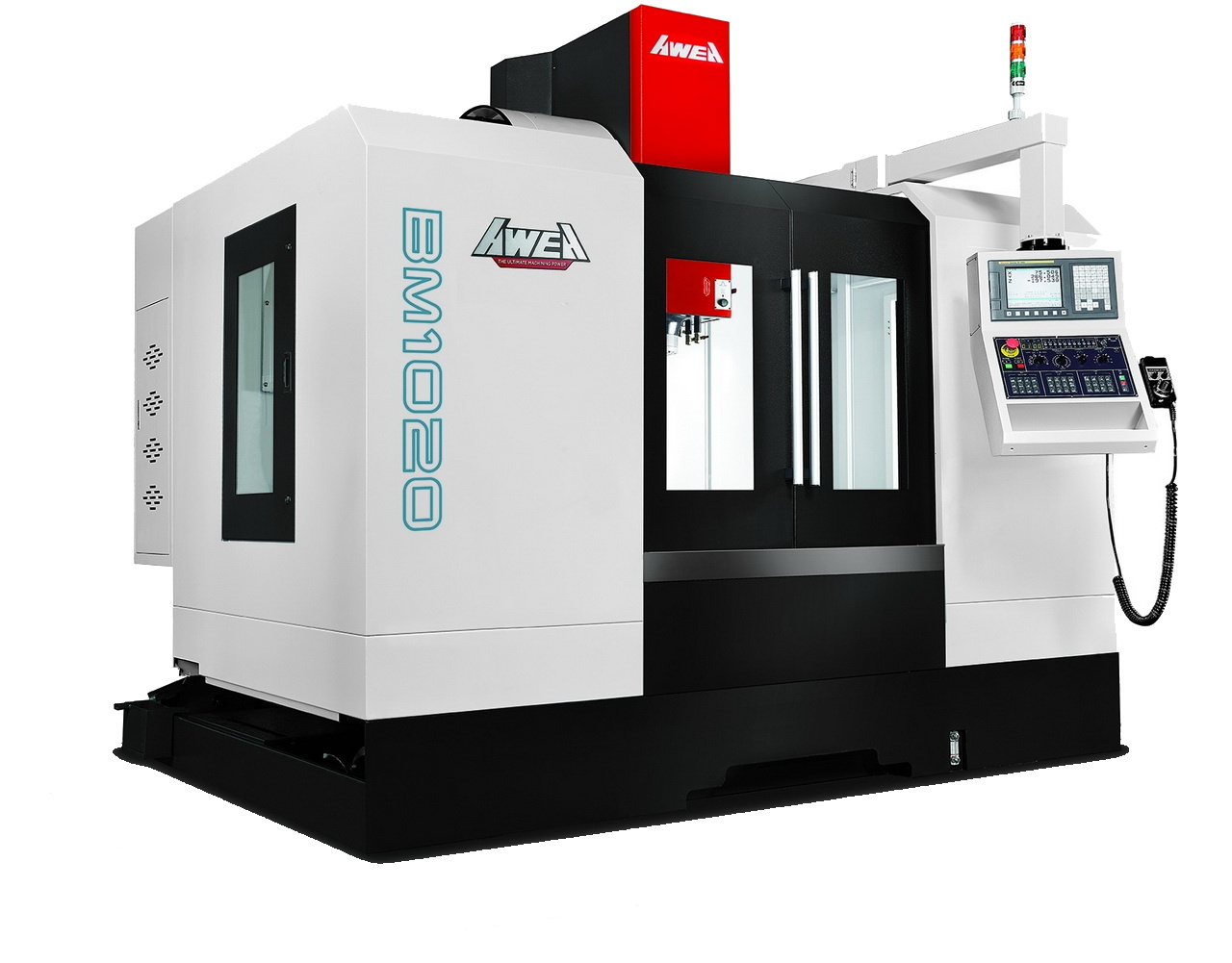

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA BM-1020

Вертикально-фрезерный обрабатывающий центр повышенной жесткости BM-1020. Отлично зарекомендовал себя при силовой обработке. В конструкции применяются направляющие скольжения, а также мощный высокомоментный шпиндель.

Лизинг и кредит

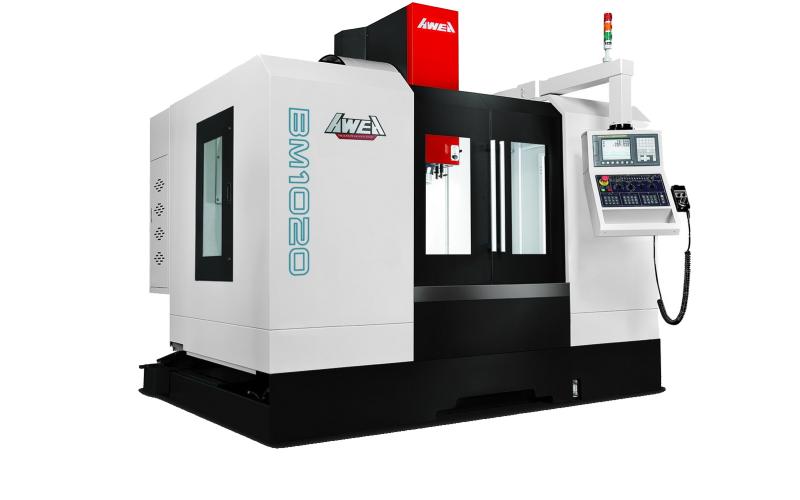

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA BM-1020 Вертикально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA BM-1020

Станки данной серии хорошо показывают себя при силовой обработке.

Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 1120×600
Нагрузка на стол, кг 1000
Шпиндельный узел
Тип привода ременный
Мощность (пост./30 мин.), кВт 7,5/11
Скорость вращения шпинделя, об/мин 8000
Конус шпинделя BT40
Скорость подач
Скорость холостого хода по осям X и Y, м/мин 24
Скорость холостого хода по оси Z, м/мин 20
Рабочая подача на все оси, м/мин 15
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 80/150
Макс. длина инструмента, мм 250
Макс. вес инструмента, кг 7
Прочие данные
Система ЧПУ FANUC 0i-M
Тип направляющих скольжения
Вес станка, кг 6800
Электропотребление, кВА 25
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 125~725
Расстояние от оси вращения шпинделя до колонны, мм 680
Основные размеры обработки
Перемещение по оси X, мм1020
Перемещение по оси Y, мм600
Перемещение по оси Z, мм600
Тип направляющихСкольжения

Комплектация AWEA BM-1020

Стандартная комплектация
цельнолитая чугунная станина;
направляющие скольжения;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BT, CAT или DIN 40; 8000 об/мин; 7,5/11 кВт; ременный привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 24 позиции;
устройство для уборки стружки шнекового типа с тележкой для стружки;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
скорость вращения стандартного шпинделя 10000 об/мин;
шпиндель с прямым приводом: от 10000 до 15000 об/мин; от 5,5/7,5 до 15/18,5 кВт;
шпиндель с приводом через двухступенчатый редуктор: 6000 или 8000 об/мин; от 7,5/11 до 15/18,5 кВт;
установка оптических линеек HEIDENHAIN на оси X/Y/Z;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 30/32/36/40/60 позиций;
увеличение высоты колонны на 100/200 мм;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на MITSUBISHI M80 (M800);
замена системы ЧПУ на SIEMENS 828D (840D);
замена системы ЧПУ на HEIDENHAIN i530;
модуль Manual Guide для системы ЧПУ FANUC;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Изделие «Газтрубка» выполненное на оборудовании AWEA BM-1020
Газтрубка
Изделие «Корпус» выполненное на оборудовании AWEA BM-1020
Корпус
Изделие «Корпус» выполненное на оборудовании AWEA BM-1020
Корпус
Изделие «Кронштейн» выполненное на оборудовании AWEA BM-1020
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании AWEA BM-1020
Кронштейн
Изделие «Крышка» выполненное на оборудовании AWEA BM-1020
Крышка
Изделие «Лопатка» выполненное на оборудовании AWEA BM-1020
Лопатка
Изделие «Плита штампа» выполненное на оборудовании AWEA BM-1020
Плита штампа
Изделие «Ползун» выполненное на оборудовании AWEA BM-1020
Ползун
Изделие «Поршень» выполненное на оборудовании AWEA BM-1020
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA BM-1020
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA BM-1020
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA BM-1020
Тестовая деталь
Изделие «Шнек» выполненное на оборудовании AWEA BM-1020
Шнек
Изделие «Шнек» выполненное на оборудовании AWEA BM-1020
Шнек
