Портальный вертикально-фрезерный обрабатывающий центр KAFO RV-3127

Вертикально-фрезерный обрабатывающий центр портального типа RV-3127 с неподвижной колонной. Станок со специальной прочной конструкцией, станина изготовлена с большим количеством дополнительных ребер жесткости. Возможно применение различных фрезерных головок. Имеется автоматическая смена голов. Блок смены головок оснащен специальными кожухами для защиты от грязи и стружки.

Лизинг и кредит

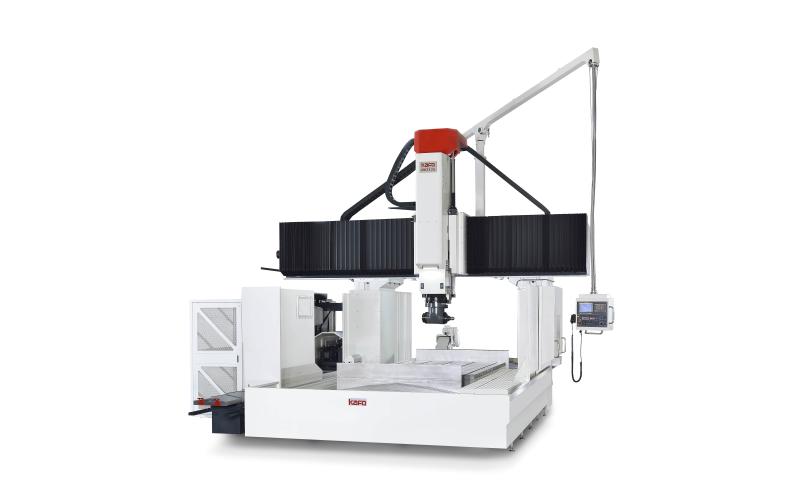

KAFO RV-3127 Портальный вертикально-фрезерный обрабатывающий центр

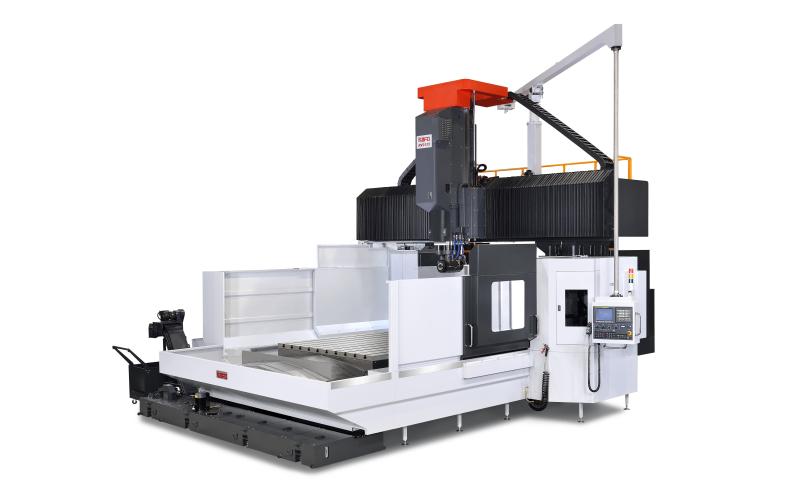

KAFO RV-3127 Портальный вертикально-фрезерный обрабатывающий центр

Технические характеристики
KAFO RV-3127

Станина станка, колонна, головка шпинделя, поперечные салазки и стол анализируются и оптимизируются с помощью FEM-тестов. Такая конструкция обеспечивает высокую стабильность и жесткость станка, что позволяет использовать его в условиях тяжелой обработки всех видов материалов.

Каждая ось приводится в движение шарико-винтовой передачей большого диаметра, прецизионно отшлифованной и предварительно нагруженной, что обеспечивает высокую точность, быструю скорость и максимальное усилие подачи.

Характеристики
Основные размеры обработки
X-ось, мм 3100
Y-ось, мм 2700
Z-ось, мм 1100
Растояние от фланца шпинделя до стола, мм 200 - 1300
Растояние от оси шпинделя до колонны, мм 2300
Стол
Габаритные размеры, мм 3000×2100
Максимальная нагрузка на стол, кг 14000
Т-образные пазы (кол-во × ширина × шаг) 28×10×200
Шпиндельный узел
Скорость вращения шпинделя, об/мин 6000
Тип передачи вращения, тип редуктор
Конус шпинделя BBT50
Мощность (пост./30 мин.), кВт 22/26
Диаметр подшипника, мм Ø100
Направляющие (X,Y/Z), тип роликовые / скольжения
Подачи
Скорость холостого хода по осям (X/Y/Z), м/мин 15/20/15
Рабочая подача по всем осям, м/мин 10
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 40
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 125/250
Макс. длина инструмента, мм 450
Макс. вес инструмента, кг 20
Система ЧПУ FANUC 0i-M
Вес станка, кг 42000
Электропотребление, кВА 45
Габариты станка (ДхШхВ), мм 8740×6920×5350
Основные размеры обработки
Перемещение по оси X, мм3100
Перемещение по оси Y, мм2700
Перемещение по оси Z, мм1100
Тип направляющихКачения

Комплектация KAFO RV-3127

Стандартная комплектация
Цельнолитая чугунная станина с усиленными ребрами жесткости
Система ЧПУ Fanuc 0i-MF Plus, цветной TFT дисплей 10,4
Шпиндель α22/8000i (22/26 кВт), редуктор, 6000 об/мин, BBT-50
Система масляной термостабилизации шпинделя
Автоматическая система смены инструмента (в вертикальном/горизонтальном расположении шпинделя) с магазином на 40 позиций
Система автоматической смазки направляющих
Система охлаждения ШВП по 3м осям
Система подачи СОЖ
Устройство для уборки стружки шнекового типа слева и справа рабочего стола
Освещение рабочей зоны и трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Трансформатор 45кВА
Функция M30 Автоотключение
Маслоотделитель
Документация к станку и системе ЧПУ на русском и английском языках

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании KAFO RV-3127
Кронштейн
Изделие «Лопатка» выполненное на оборудовании KAFO RV-3127
Лопатка
Изделие «Поршень» выполненное на оборудовании KAFO RV-3127
Поршень
Изделие «Радиатор» выполненное на оборудовании KAFO RV-3127
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании KAFO RV-3127
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании KAFO RV-3127
Тестовая деталь

Производитель

Тайваньская компания KAO FONG MACHINERY CO., LTD (KAFO) — известный производитель фрезерного оборудования как на азиатском и европейском, так и отечественном, российском рынке. Линейка фрезерного оборудования представлена горизонтальными, вертикальными, а также портальными станками, которые в зависимости от индивидуальных потребностей заказчика могут быть доукомплектованы дополнительными опциями.
ТайваньТайвань
Работает с 1968 года.
