Вертикально-фрезерный трехосевой станок с ЧПУ Dekay V-1370

Оси X/Y оснащены роликовыми линейными направляющими, обеспечивающими высокую скорость перемещений. Благодаря направляющим скольжения по оси Z, увеличена жесткость станка, что позволяет фрезеровать труднообрабатываемые материалы. Все контактные поверхности несущих элементов конструкции станка отшабрены вручную для обеспечения максимальных показателей виброустойчивости, точной сборки и прочной конструкции.



Лизинг и кредит

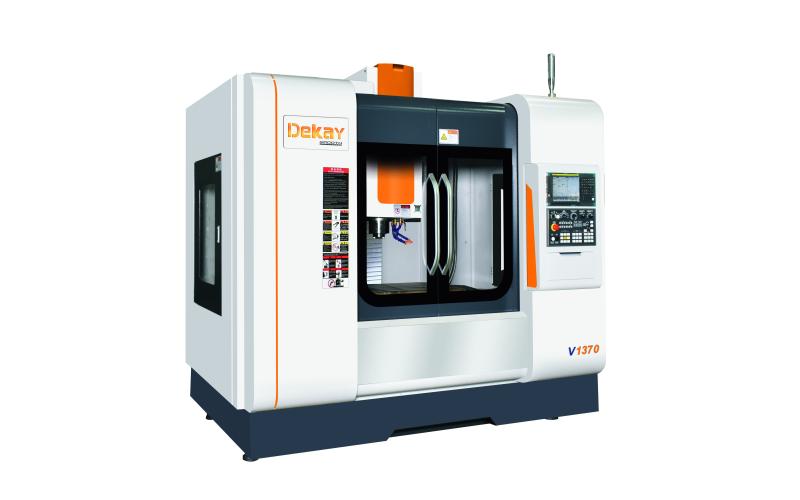

Вертикально-фрезерный трехосевой станок с ЧПУ Dekay V-1370 Вертикально-фрезерный трехосевой станок с ЧПУ

Технические характеристики
Dekay V-1370

Основание, колонна, шпиндельная бабка и другие крупные части станка выполнены из высокопрочного чугуна MEEHANITE и проходят два цикла старения, чтобы гарантировать точность и жесткость во время обработки.

Поверхность направляющих оси Z закаливаются, термообрабатываются и прецизионно шлифуются. Скользящая контактная поверхность изготовлена из износостойкой фторированной смолы, обладающей низким демпфированием.

Серводвигатели на всех трех осях станка напрямую соединены с высокоточной шарико-винтовой передачей (ШВП) через эластичную муфту, уменьшая количество промежуточных звеньев, обеспечивая передачу без зазоров, гибкую подачу, точное позиционирование и высокую точность передачи вращения.

Станки оснащаются тайваньскими шпинделями Kenturn, которые имеют высокую точность и жесткость. Шпиндели оснащены подшипниками класса P4. Сборка шпинделей происходит в термоконстантных помещениях. Также шпиндели проходят длительные испытания и динамическую балансировку, что увеличивает срок службы и гарантирует высокую надежность.

Характеристики
Система ЧПУ Fanuc 0i-MF Plus
Основные размеры обработки
Перемещение по X-оси, мм 1300
Перемещение по Y-оси, мм 700
Перемещение по Z-оси, мм 700
Расстояние от стола до фланца шпинделя, мм 120-820
Стол
Габаритные размеры стола, мм 1400x700
Максимальная нагрузка на стол, кг 1000
Т-образные пазы (кол-во × ширина × шаг), мм 7х22x110
Шпиндельный узел
Мощность шпинделя, кВт 15/18,5
Максимальная частота вращения шпинделя, об/мин 6 000
Конус шпинделя, тип BT50
Подачи
Быстрая подача по осям X/Y/Z, м/мин 30/30/20
Рабочая подача по осям X/Y/Z, м/мин 10/10/10
Инструментальный магазин
Количество позиций, шт 24
Максимальный диаметр инструмента/через одно гнездо, мм 105/210
Максимальный вес инструмента, кг 15
Общие сведения
Тип направляющих на осях X и Y Качения, роликовые
Тип направляющих на оси Z Скольжения
Вес станка, кг 10000
Габариты станка, мм 4200х3050х3200
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм1300
Перемещение по оси Y, мм700
Перемещение по оси Z, мм700

Комплектация Dekay V-1370

Стандартная комплектация
Система ЧПУ Fanuc 0i-MF Plus Type 5, цветной LCD монитор 10,4”
Сервомоторы на осях Fanuc
Мотор главного шпинделя Fanuc
Роликовые направляющие качения по осям X/Y, направляющие скольжения по оси Z
Кабинетная защита рабочей зоны
Шпиндель: 15/18,5 кВт, 6000 об/мин, ременная передача, BT50
Система охлаждения шпинделя
Система подачи СОЖ
Магазин инструментальный на 24 позиций
Централизованная система смазки
Защита направляющих
Устройство для уборки стружки шнекового типа из рабочей зоны
Ленточный конвейер для уборки стружки
Освещение рабочей зоны
Трехцветная сигнальная лампа
Подготовка к подключению поворотного стола
Теплообменник электрошкафа
Пистолет для воздуха и пистолет для СОЖ
MPG маховичок
Функция жесткого нарезания резьбы
Набор инструмента для установки и обслуживания станка
Документация к станку
Опциональные комплектующие
Система ЧПУ Fanuc 0i-MF Plus Type 1 full β motor
Система ЧПУ Fanuc 0i-MF Plus Type 1 full α motor
Manual Guide I для Fanuc Type 1
Шпиндель – ремень, 10 000 об/мин, α-привод, 15/18,5 кВт, BT-40
Шпиндель – ремень, 10 000 об/мин, β-привод, 11/15 кВт, BT-40
Шпиндель – прямой привод, 12 000 об/мин, α-привод, 15/18,5 кВт, BT-40
Шпиндель – прямой привод, 12 000 об/мин, β-привод, 11/15 кВт, BT-40
Шпиндель – редуктор WEMAS
Подача СОЖ через шпиндель 20 Бар
Система вытяжки масляного тумана
Отделитель масла от СОЖ
Кондиционер электрошкафа
Система измерения инструмента OTS+OMI
Система измерения инструмента TS27R
Система измерения заготовки/детали с оптической передачей сигнала Renishaw OMP-60 или аналог
Система измерения заготовки/детали с радиопередачей сигнала Renishaw RMP-60 или аналог
Система измерения детали OMP40
Система измерения детали OMP60
Инструментальный магазин на 30 позиций
Поворотный стол TJR AR-250-K c задней бабкой
Поворотный стол TJR HR-250N-K c задней бабкой
Поворотный стол TJR HR-320N-K c задней бабкой
Поднятие колонны на 200 мм (ход по оси Z не меняется)

Производитель

Ningbo Dekay CNC Machine Tool Co., Ltd. — это известный китайский производитель высококачественных токарных и фрезерных станков с ЧПУ со штаб-квартирой в городе Нинбо. С момента своего основания компания постоянно стремится к инновациям, занимая важное место на рынке как национальное высокотехнологичное предприятие.
