Портально-фрезерный обрабатывающий центр с ЧПУ AWEA LP-4021

Вертикально-фрезерный обрабатывающий центр портального типа LP-4021 с неподвижной колонной. Обладает высокими силовыми характеристиками и хорошей производительностью. Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Лизинг и кредит

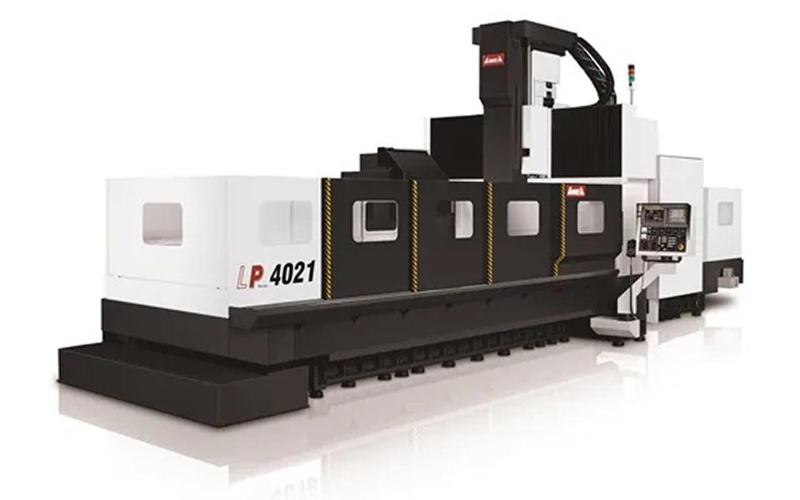

Портально-фрезерный обрабатывающий центр с ЧПУ AWEA LP-4021 Портально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA LP-4021

Портальные станки данной серии обладают высокими силовыми характеристиками, хорошей производительностью и широкой вариабельностью типоразмеров рабочей зоны.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 4020×2010
Нагрузка на стол, кг 12000
Шпиндельный узел
Тип привода двухступенчатый зубчатый редуктор
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения шпинделя, об/мин 6000
Конус шпинделя BT50
Скорость подач
Скорость холостого хода по оси X, м/мин 15
Скорость холостого хода по осям Y, Z м/мин 15
Рабочая подача на все оси, м/мин 10
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 32
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 127/215
Макс. длина инструмента, мм 350
Макс. вес инструмента, кг 20
Прочие данные
Система ЧПУ FANUC 31i-M
Вес станка, кг 37500
Электропотребление, кВА 60
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 240~1000
Расстояние между колоннами, мм 2300
Основные размеры обработки
Перемещение по оси X, мм4000
Перемещение по оси Y, мм2100
Перемещение по оси Z, мм760
Тип направляющихКачения

Комплектация AWEA LP-4021

Стандартная комплектация
цельнолитая чугунная станина;
направляющие качения по осям X и Y, а по оси Z - скольжения;
система ЧПУ FANUC 31i-M с модулями Manual Guide и iConsole;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель с приводом через двухступенчатый зубчатый редуктор: BT50; 6000 об/мин; 22/26 кВт;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Цепного типа на 32 позиции;
2 боковых устройства для уборки стружки шнекового типа и конвейер с тележкой для стружки;
полное кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
стандартный шпиндель 4000 об/мин с увеличенным крутящим моментом;
шпиндель с приводом мотор-шпиндель: 6000 или 8000 об/мин; 22/26 кВт;
шпиндель с прямым приводом: 8000 или 10000 об/мин; 22/26 кВт;
установка оптических линеек HEIDENHAIN на оси X/Y/Z;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 40/60 позиций;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
замена системы ЧПУ на MITSUBISHI M800;
замена системы ЧПУ на SIEMENS 840D;
замена системы ЧПУ на HEIDENHAIN i530;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании AWEA LP-4021
Кронштейн
Изделие «Лопатка» выполненное на оборудовании AWEA LP-4021
Лопатка
Изделие «Поршень» выполненное на оборудовании AWEA LP-4021
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA LP-4021
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA LP-4021
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA LP-4021
Тестовая деталь

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Сервисное обслуживание
AWEA LP-4021

Гарантийное обслуживание станка AWEA LP-4021

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
