Современное фрезерование — универсальный метод обработки. Формирование поверхности при фрезеровании может быть осевым, радиальным или рельефным, что зависит от типа используемого инструмента и реализуемого процесса.
Современный ассортимент решений для фрезерования условно можно разделить на:
- торцевое фрезерование;
- фрезерование уступов, пазов, канавок;
- профильное фрезерование.
Фрезерование торцевой фрезой

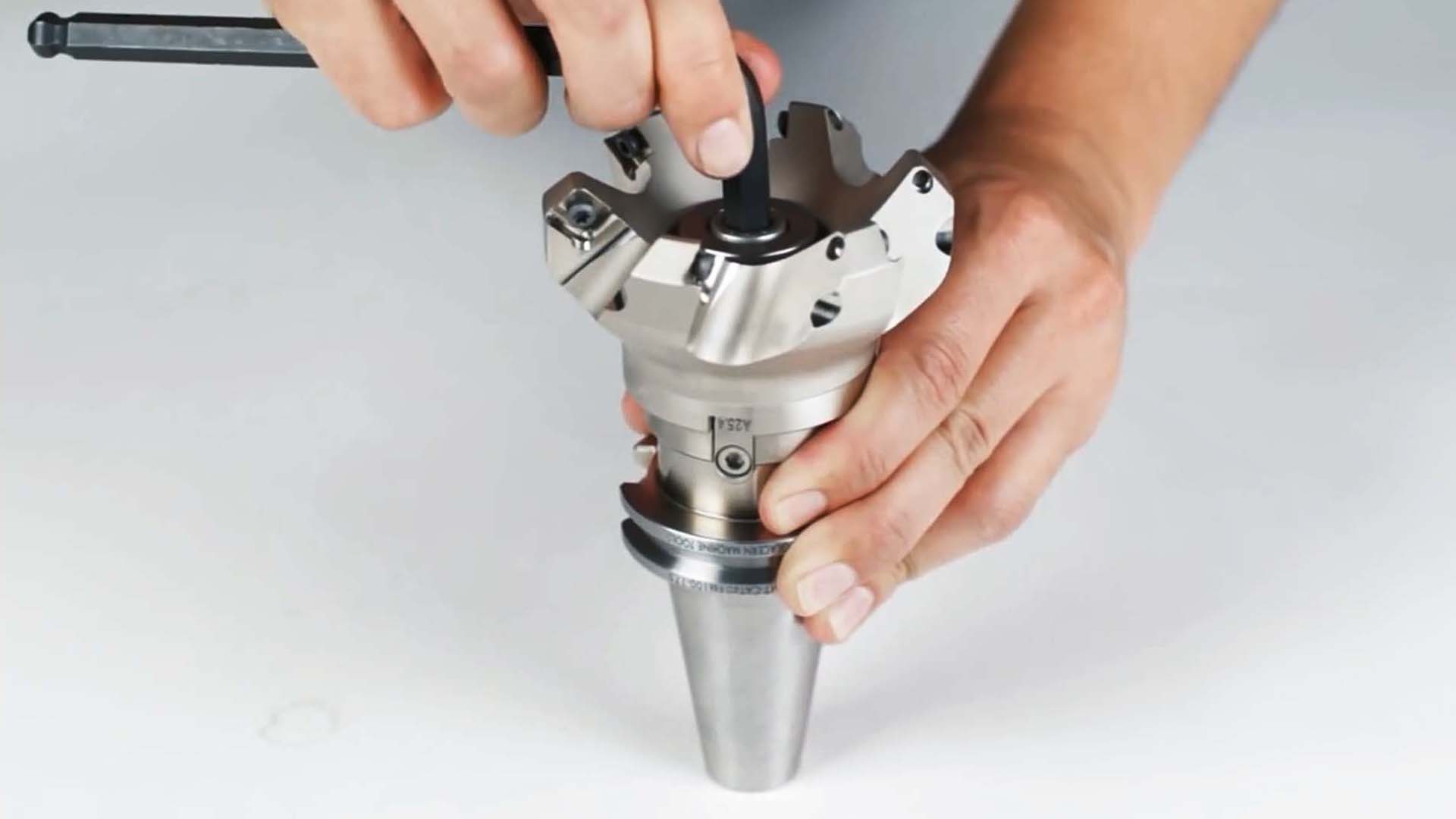

Торцевое фрезерование — самая распространённая фрезерная операция. Её можно выполнять с помощью широкого спектра инструментов. Чаще всего используются фрезы с главным углом в плане 45, но в определённых условиях также используются фрезы с круглыми пластинами, фрезы для прямоугольных уступов и трехсторонние дисковые фрезы.
Для успешного торцевого фрезерования рекомендуется обеспечить постоянный контакт фрезы с заготовкой, применять попутное фрезерование, устанавливать фрезу со смещением от центра заготовки для получения максимально тонкой стружки на выходе.
Фрезерование уступов, пазов, канавок
При фрезеровании уступов одновременно обрабатывается две поверхности, что требует периферийного фрезерования в сочетании с торцевым фрезерованием. Одно из самых важных требований — формирование уступа с углом девяносто градусов. Уступы можно фрезеровать традиционными фрезами для прямоугольных уступов, а также концевыми, длиннокромочными и трёхсторонними дисковыми фрезами.
Профильное фрезерование

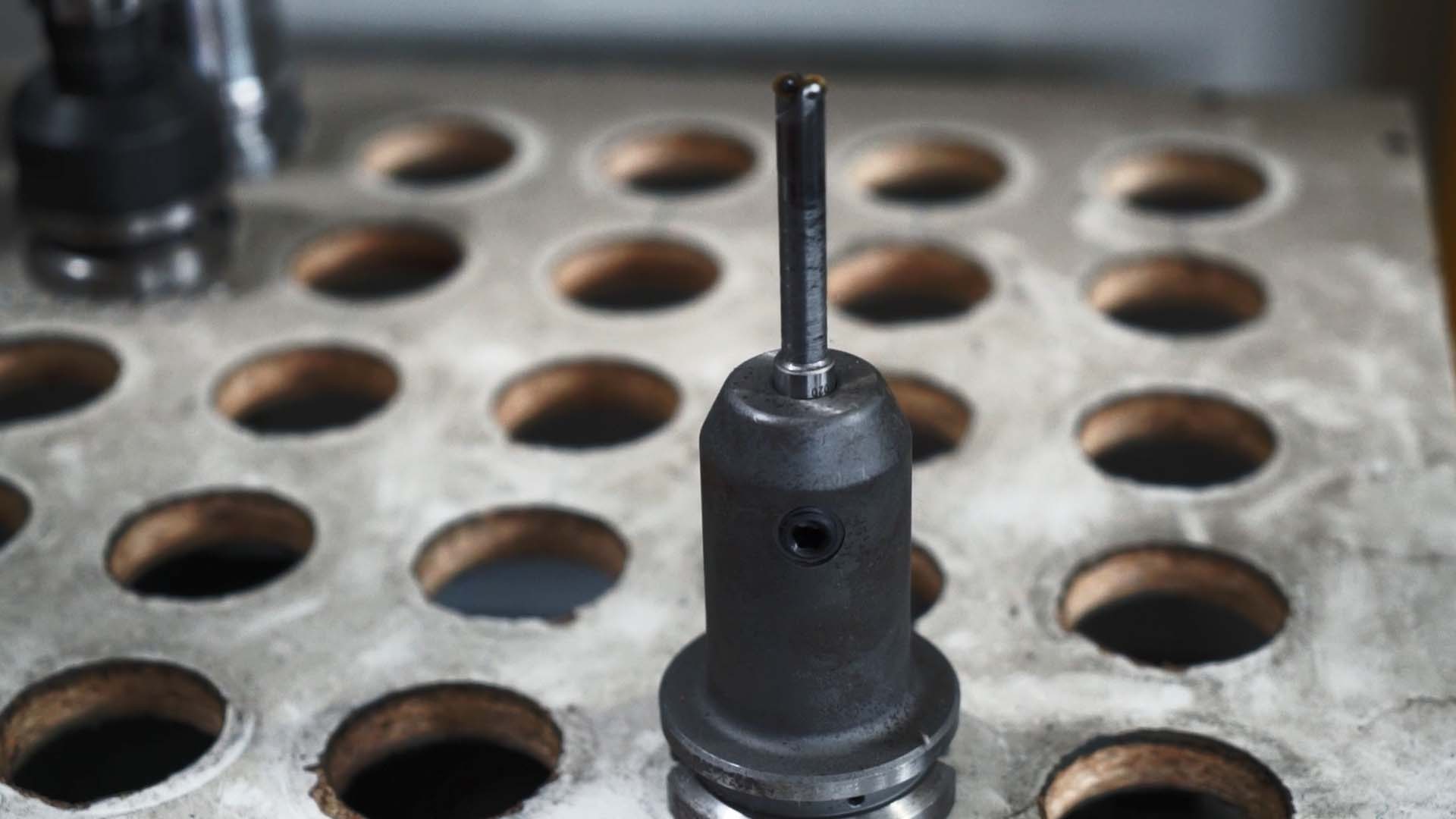

Распространённая фрезерная операция. Круглые пластины и радиусные фрезы используются для черновой и получистовой обработки, а концевые фрезы со сферическим концом — для чистовой и финишной.
Профильное фрезерование предусматривает многокоординатное фрезерование выпуклых и вогнутых поверхностей по двум и трём направлениям. Чем больше деталь и чем сложнее конфигурация для станка, тем важнее становится планирование профильного фрезерования.
Фреза концевая по металлу

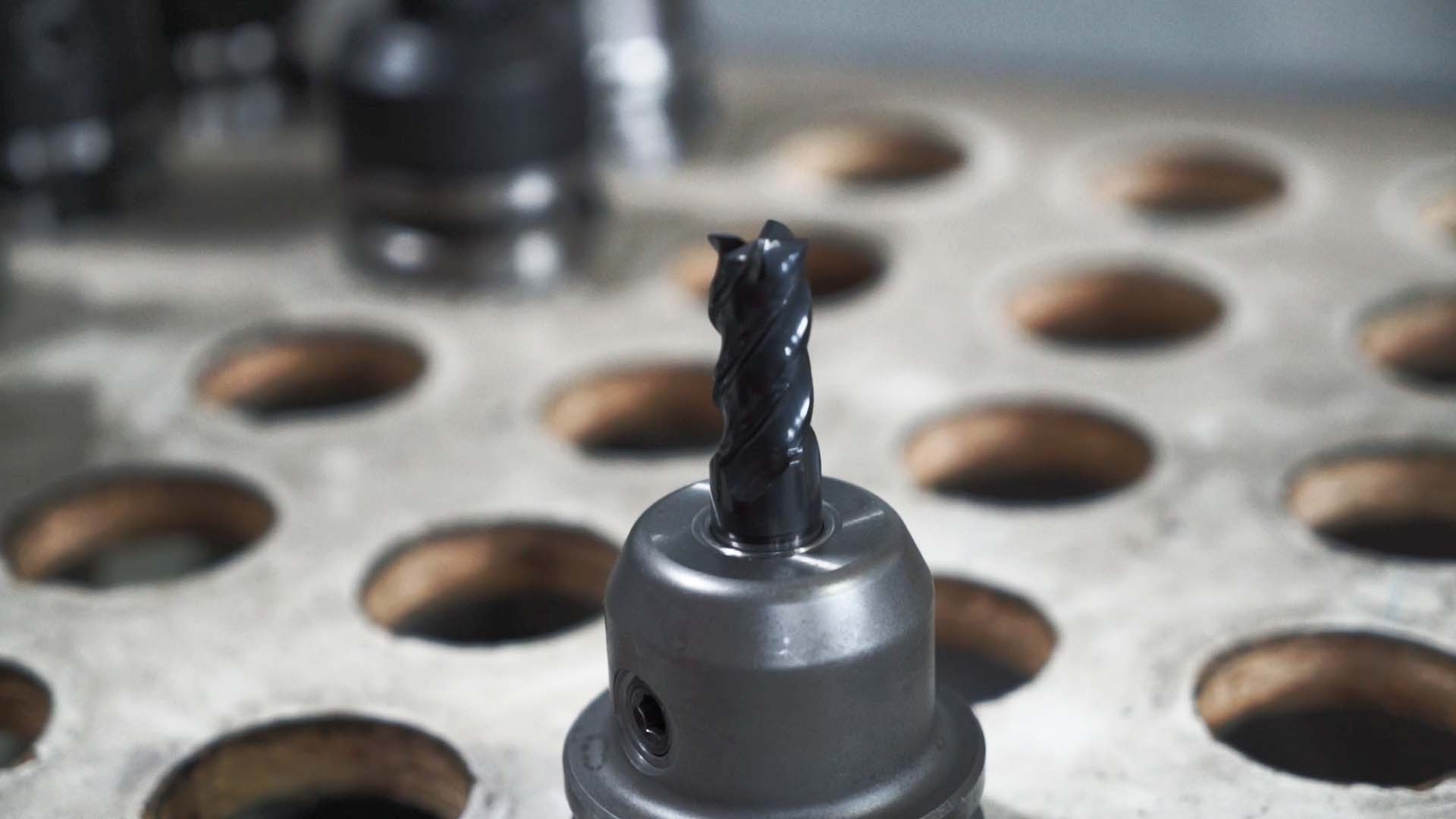

Концевые фрезы применяются для получения коротких неглубоких канавок, в частности, закрытых пазов и карманов, а также шпоночных пазов. При фрезеровании канавки или паза, которое часто называют фрезерованием на всю ширину паза, обрабатывается три поверхности.
Фрезерование на всю ширину паза концевой фрезой — сложная операция. Глубина резания в осевом направлении, как правило, должна составлять 70% длины режущей кромки. При определении оптимального метода обработки паза также учитываем жёсткость станка и эвакуацию стружки.
Кроме того, с помощью специальных фрез, современные станки позволяют выполнять операции зубофрезерования и резьбофрезерования.
