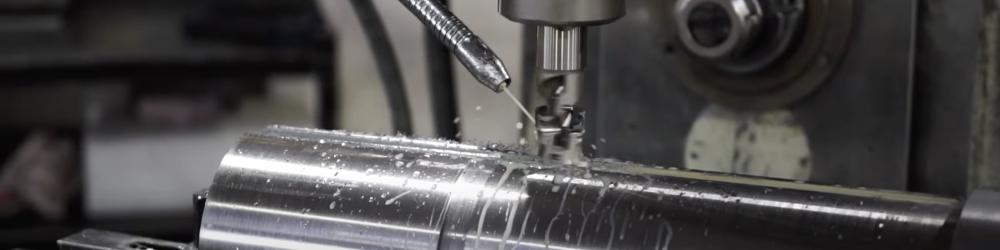

Выбираем инструмент для фрезерного оборудования

Выбираем инструмент для фрезерного оборудования

Как правильно выбирать инструмент в рамках планирования операции фрезерования?

Видео: Выбираем инструмент
для фрезерного оборудования

Инструмент фрезерной обработки

  • В самом начале необходимо оценить геометрическую форму и материал заготовки, определить, какие конструктивные элементы будут обрабатываться: паз, уступ, плоскость или сложная криволинейная поверхность!
  • Согласно чертежу, оцениваем требования, предъявляемые к точности и качеству получаемой поверхности.
  • Наконец, при выборе сплава и геометрии инструмента учитываем материал заготовки. Обращаем внимание на твёрдость, легирующие элементы, которые входят в состав материала заготовки, а также стабильность условий резания.

Оценив параметры заготовки, обратимся к характеристикам фрезерного оборудования: мощность, тип и размер шпинделя, количество осей и компоновка. Убеждаемся, что заготовка хорошо закреплена на станке.

И переходим к вопросу инструментальной оснастки. Инструмент должен быть надежно закреплён, а значения длины сборки и биение — минимизированы.

Фрезы для фрезерного станка

После оценки всех внешних параметров приступаем к выбору непосредственно самой фрезы. Очень важно правильно выбрать количество режущих кромок — это сказывается как на производительности, так и на стабильности процесса обработки. Главный угол в плане — угол между заготовкой и режущей кромкой — также влияет на производительность и стружкообразование в процессе резания. В зависимости от типа обработки: черновой, получистовой или чистовой, материала заготовки — выбираем геометрию и сплав пластин.

При программировании траектории инструмента всегда применяем попутное фрезерование. Когда скорость резания и движение подачи сонаправлены, смещаем фрезу относительно центра детали, используем фрезу с диаметром на 20–50% больше ширины фрезерования.

Инструмент должен быть надежно закреплен
Инструмент должен быть надежно закреплен

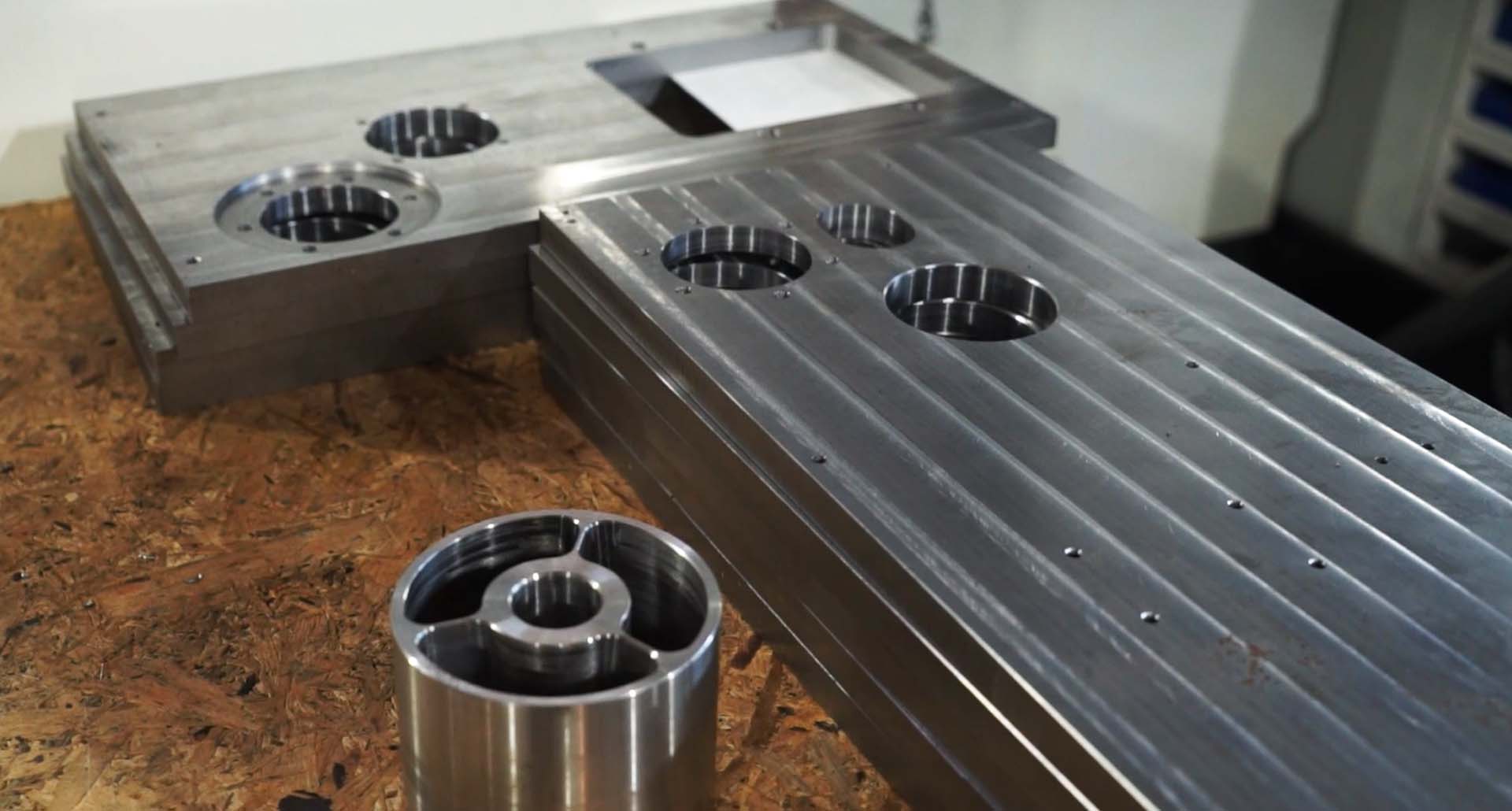

На первом этапе необходимо оценить форму и материал заготовки
На первом этапе необходимо оценить форму и материал заготовки

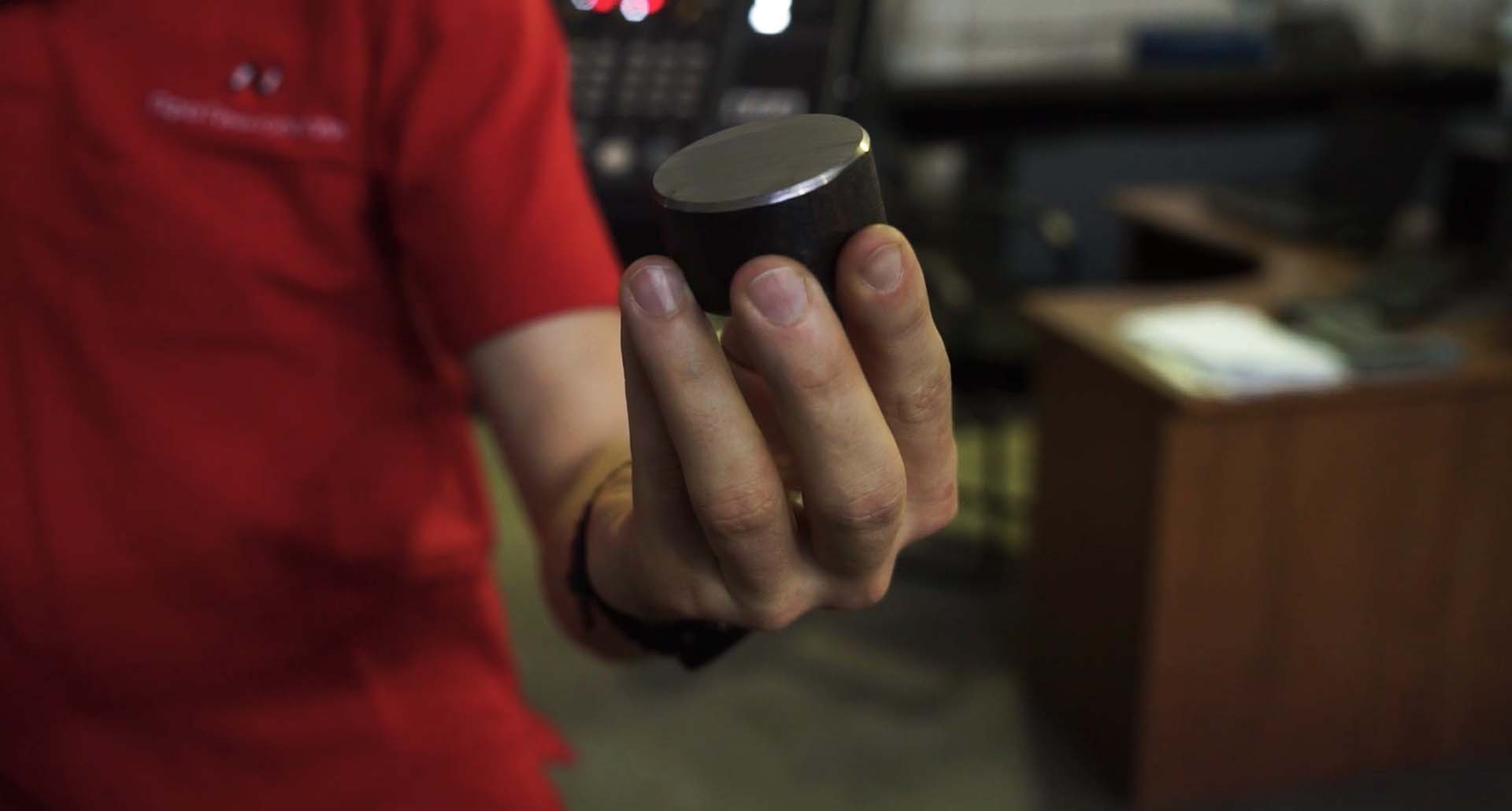

При выборе геометрии инструмента учитываем материал заготовки
При выборе геометрии инструмента учитываем материал заготовки
При выборе фрезы важно правильно подобрать количество режущих кромок
При выборе фрезы важно правильно подобрать количество режущих кромок

Вторник, 14 июня 2022
