Baykal BPM-T
Baykal BPM-T

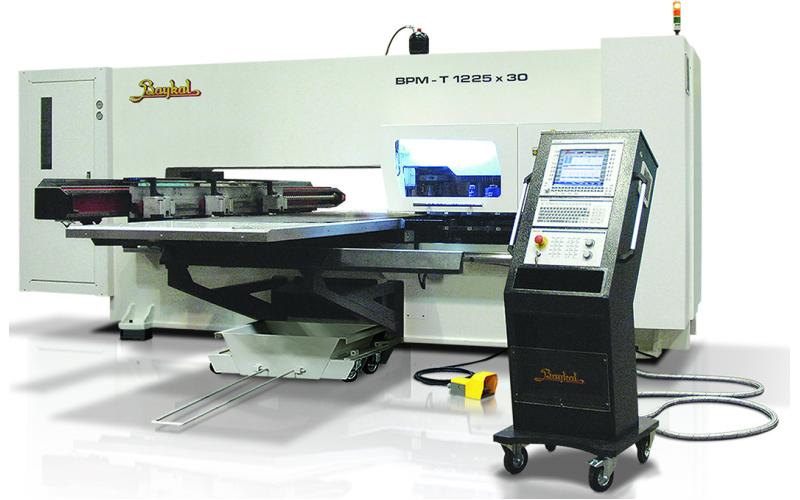

Координатно-пробивной пресс с O-образной станиной
Распечатать

Технические
характеристики

Координатно-просечной пресс Weinbrenner серии BPM-T оснащен турелью с 4-мя D-индексными станциями и набором фиксированных станций. Большой размер индекса обеспечивает возможность работать с режущим и формовочным инструментом с высокой производительностью. Гидравлический привод, приводы перемещения стола, электрические компоненты системы представлены одним производителем - Rexroth. Программное обеспечение LANTEK с открытыми модулями формовки и резки позволяет использовать любой инструмент без ограничений, включая возможности нарезки резьбы.
Характеристики
Усилие пробивки, тонн 30
Рабочий диапазон X и Y, мм 2540×1270
Рабочая скорость по оси X, мм/мин 100
Рабочая скорость по оси Y, мм/мин 80
Макс. скорость перемещения по осям X и Y одновременно, мм/мин 128
Макс. допустимый вес листа, кг 170
Макс. толщина листа, мм 6,4
Скорость пробивки с шагом 1 мм, удар/мин 900
Скорость пробивки с шагом 25 мм, удар/мин 360
Мощность двигателя, кВт 11
Объем маслобака, л 300
Габариты (Д×Ш×В), мм 5570×5210×2220
Вес, тонн 14

Комплектация

Стандартная комплектация
Пакет программного обеспечения LANTEK EXPERT PUNCH (включая функцию автонестинга и параметры вашего станка)
Рабочий стол размером 1300×5200 мм с шариковыми опорами (внутренняя поверхность стола в станке выполнена с щеточными опорами)
Три автоматических регулируемых держателя листа
Револьверный барабан на 20 станций типа THICK TURRET (6 «D», 2 «C», 12 «B»)
Четыре индексные станции D
Выталкиватель детали с системой отвода
Ящик для отходов
Подвижный пульт управления с ЧПУ
Флэш-карта объемом 2 Гб памяти
Опциональные комплектующие
Револьверный барабан на 20 инструментальных станций типа THICK TURRET
4 инструментальные индексируемые (поворотные) D станции с возможностью применения индексируемых инструментальных мультитула (3 или 8 позиционных)
2 инструментальные фиксированные D станции (макс. диаметр инструмента 88,9 мм)
2 инструментальные фиксированные C станции (макс. диаметр инструмента 50,8 мм)
12 инструментальных фиксированных B станций (макс. диаметр инструмента 31,7 мм)
Выталкиватель детали с системой отвода
Рабочий стол размером 1300×5200 мм с шариковыми опорами (внутренняя поверхность стола в станке выполнена с щеточными опорами)
Три автоматических гидравлических зажима листа с автоматической настройкой давления
Система ЧПУ модели Bosch IndraMotion MTX с 12'' сенсорным дисплеем
Пакет программного обеспечения LANTEK
Система охлаждения гидравлических узлов
Ящик для металлических отходов
Портативная панель управления
Аварийные лампы
Световой защитный барьер
Инструкция по эксплуатации на русском языке

Производитель

Компания BAYKAL – ведущий производитель и мировой поставщик листообрабатывающего оборудования, специализирующийся на производстве гибочных прессов, гильотинных ножниц, координатно-пробивных и угловысечных прессов, установок лазерной и плазменной резки, а также вертикальных обрабатывающих центров.
