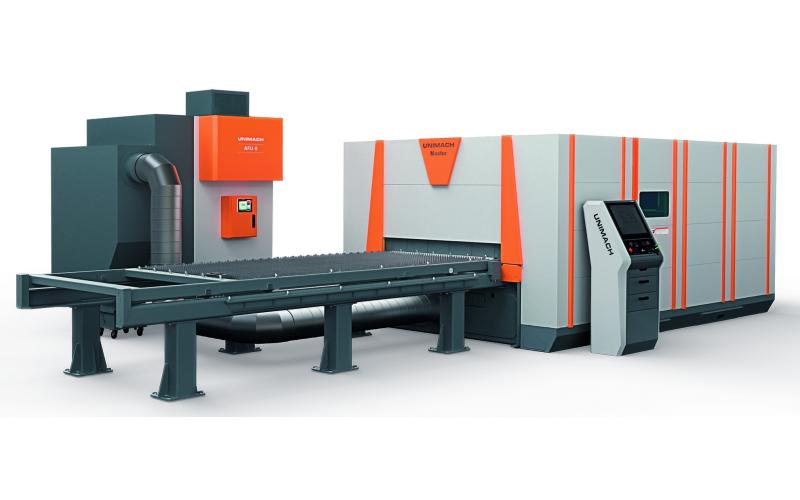

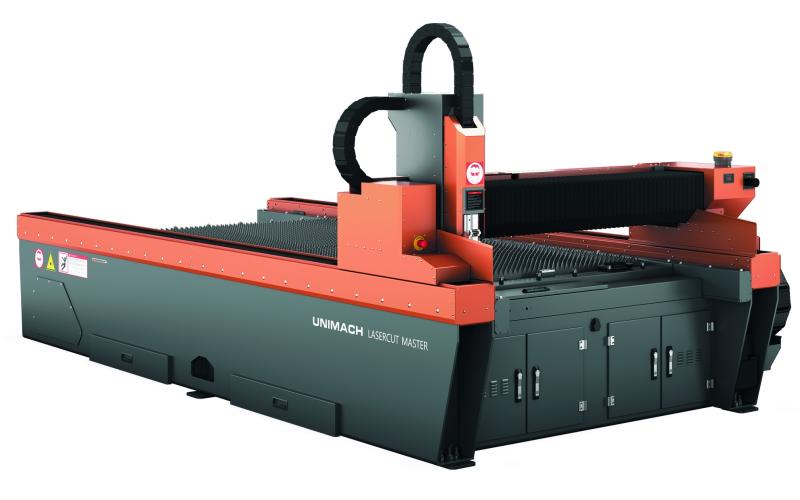

Установка лазерной резки с ЧПУ
UNIMACH LaserCut Master

Установки
лазерной резки
UNIMACH LaserCut Master
UNIMACH LaserCut Master
Установки лазерной резки LaserCut FO Master на базе портальной координатной системы и волоконного лазера IPG Photonics – недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса.
Лизинг и кредит

Технические
характеристики

При стоимости, сопоставимой с моделями на твердотельных лазерах, LaserCut FO Master обладает значительно большей производительностью и не требует высококвалифицированного и дорогого обслуживания. Сочетание передовых технологий: высокоскоростного и динамичного линейного привода, быстродействующей внутренней цифровой сети и современной электроники со вполне приемлемой стоимостью - позволяет считать эту модель одной из лучших в своем классе. Использование продвинутых лазерных оптических головок серии LH-105 и уникального программного обеспечения UniCut позволяет оптимизировать производственный процесс и увеличить эффективность оборудования. Одним из преимуществ данной серии является обширный ассортимент автоматизированных устройств и приспособлений, таких как выдвижные столы, челночные (двухпаллетные) системы, а также модули резки труб.

Характеристики
Рабочее перемещение по осям X, Y, Z, мм 4320×2515×2110
Зона обработки, мм 3000×1500
Максимальная нагрузка на стол, кг 1000
Точность позиционирования по всем осям, мм ±0,05
Повторяемость позиционирования, мм ±0,025
Скорость свободных перемещений по осям X, Y, Z, м/мин синхронно до 140
Ускорение/торможение по осям X и Y до 2,5 G
Тип устанавливаемого привода по оси Х Линейный привод с прецизионной измерительной шкалой
Тип устанавливаемого привода по оси Y Линейный привод с прецизионной измерительной шкалой
Тип устанавливаемого привода по оси Z Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
Тип источника излучения Иттербиевый волоконный лазер
Мощность, Вт 700-4000
Лазерная оптическая головка LH-105 с автоматической регулировкой фокусного расстояния
Стойка управления UM-102
Программное обеспечение UniCut
Система охлаждения Вода/Воздух
Система управления подачей газов Двухканальная с ручным переключением
Система дымоудаления Зональная с ручным переключением
Масса, не более, кг 6200
Габаритные размеры (ДхШхВ), мм 4790×3230×2250

Комплектация

Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Линейный привод осей X и Y
Система дымоудаления зональная
Иттербиевый волоконный лазер IPG Photonics
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-103
Стойка оператора UM-102 (IP65, с промышленным LCD дисплеем 19", стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Система управления подачей газов двухканальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Опциональные комплектующие
Кабинетная защита зоны резания
Автоматизированная паллета с Г-образным роликовым упором
Ручная паллета, с внешними стационарными держателями
Автоматизированная паллета, с внешними стационарными держателями
Автоматизированный челночный стол с фиксированным положением рабочей паллеты
Автоматизированный челночный стол с разными уровнями рабочих паллет
Ручной челночный стол с независимым перемещением паллет
Ручной челночный стол с зависимым перемещением паллет
Вытяжной вентилятор
Фильтро-вентиляционная установка Unimach AFU-8
Автоматическая газовая консоль на 4 газа
Компрессор AtlasCopco
Вертикальный криогенный газификатор
Защитные очки оператора
Лазерный барьер для защиты персонала
Модуль резки трубы TCM-Simple
Расширенный комплект ЗИП
Выносной пульт ручного управления UNIMACH
Сканер штрих-кодов

Видеоматериалы

Производитель

Компания Юнимаш занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство.
