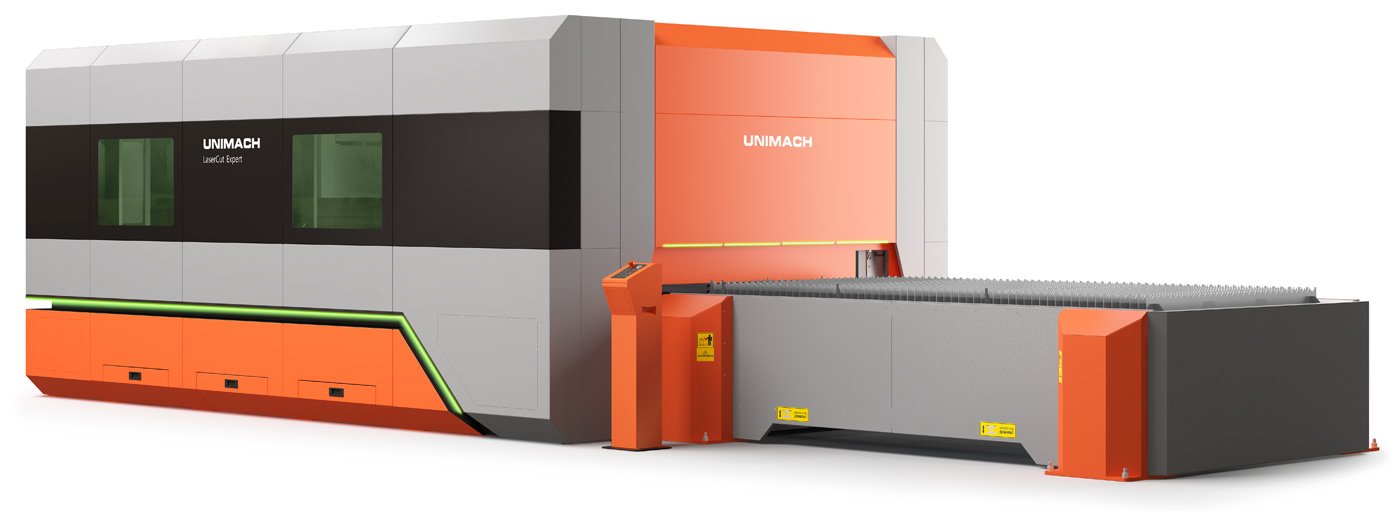

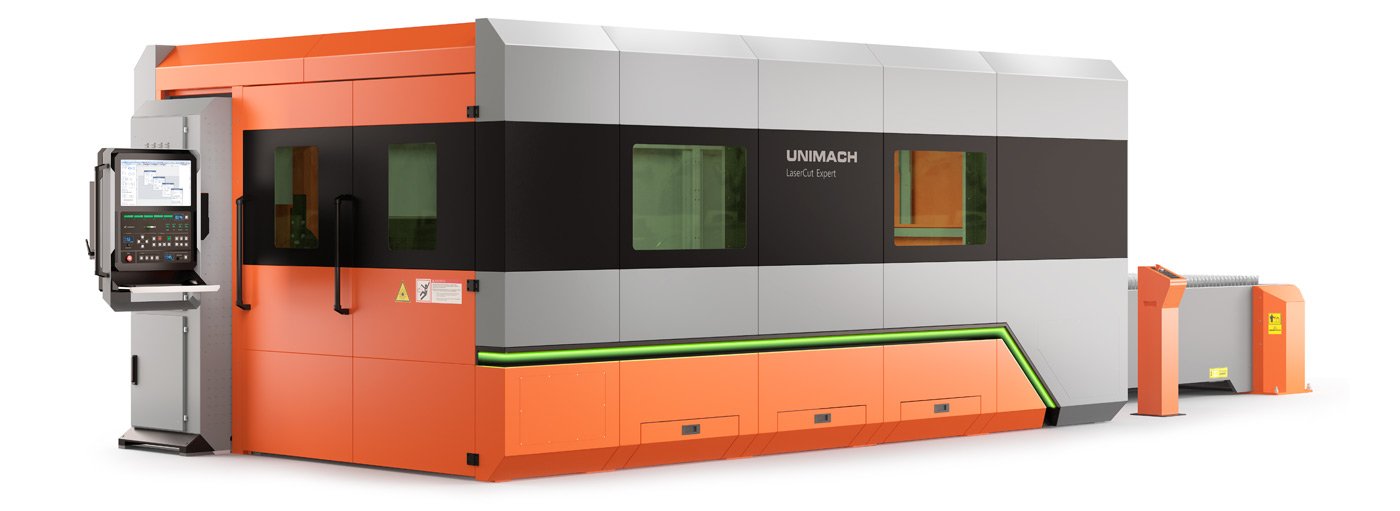

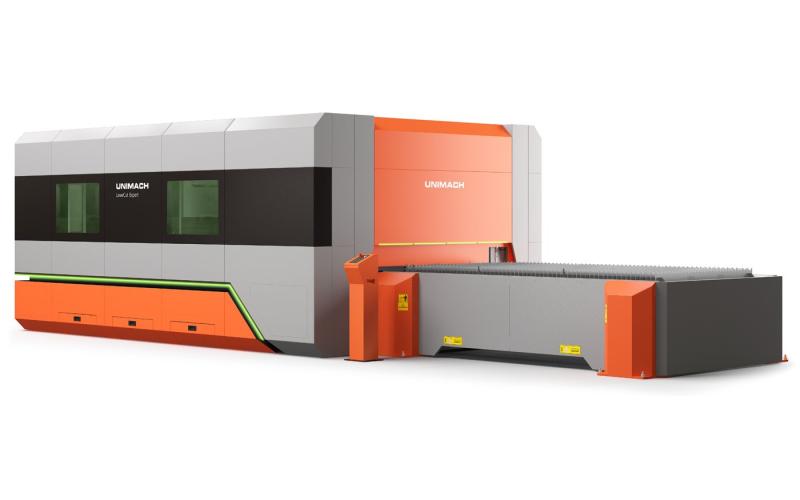

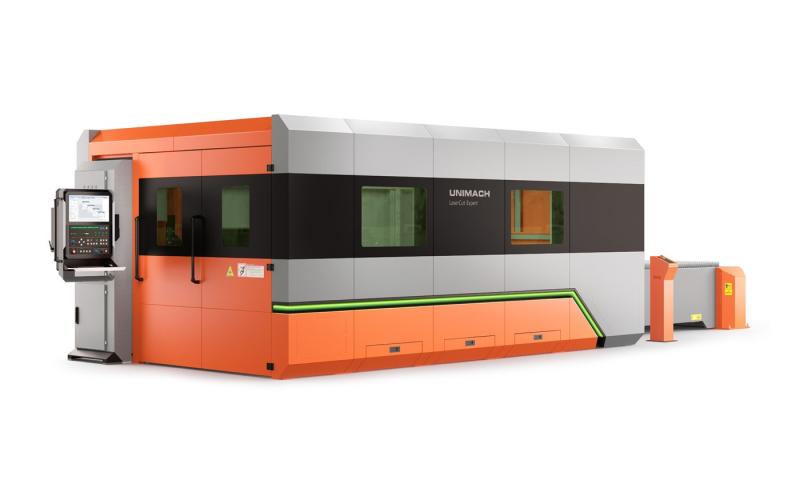

UNIMACH LaserCut ExpertUNIMACH LaserCut Expert
UNIMACH LaserCut Expert
UNIMACH LaserCut Expert
Комплексы лазерного раскроя серии Expert – это наиболее производительное решение в линейке станков Высочайшая производительность данной серии востребована, как правило, крупным бизнесом.
Лизинг и кредит

Технические
характеристики

Ко всем перечисленным выше достоинствам установок лазерной резки производства компании ООО «НПК Морсвязьавтоматика» (Unimach®) можно добавить наличие выдвижной паллеты. При необходимости паллета выходит за пределы зоны резания, обеспечивая удобную и безопасную для целостности станка погрузку листов металла. В базовой комплектации на раскройный комплекс LaserCut Expert FO устанавливается челночный стол, который позволяет существенно повысить производительность и облегчить работу со станком. Система с челночным столом имеет две паллеты, поочередно вводимые в зону обработки. Такая конструкция позволяет осуществлять загрузку и выгрузку заготовок одновременно с обработкой, что увеличивает общую производительность станка примерно на 30-40%.

Станина станка выполнена в виде цельносварной термически обработанной утяжелённой конструкции с последующей фрезерной обработкой. Она совмещает в себе высокую точность изготовления с жесткостью, надежностью и долговечностью конструкции. Станина дополнительно утяжелена, что позволяет ей выдерживать высокие динамические нагрузки.



Характеристики
Рабочее перемещение по осям X, Y, Z, мм 3030×1530×200
Зона обработки, мм 3000×1500
Максимальная нагрузка на стол, кг 1000
Точность позиционирования по всем осям, мм ±0,05
Повторяемость позиционирования, мм ±0,025
Скорость свободных перемещений по осям X, Y, Z, м/мин синхронно до 210
Ускорение/торможение по осям X и Y до 2,7 G
Тип устанавливаемого привода по оси Х Линейный привод
Тип устанавливаемого привода по оси Y Линейный привод
Тип устанавливаемого привода по оси Z Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
Тип источника излучения Иттербиевый волоконный лазер
Мощность, Вт 2000 – 6000
Лазерная оптическая головка LH-105 М с автоматической регулировкой фокусного расстояния, видеоконтроль юстировки центра сопла и центра излучения
Стойка управления UM-103
Программное обеспечение UniCut
Система охлаждения Вода/Воздух
Система дымоудаления Зональная с автоматическим переключением
Масса, не более, кг 11600
Габаритные размеры (Д×Ш×В), мм 9645×3675×2375
Максимальная толщина резки стали Ст3ПС, в зависимости от мощности установленного источника
2000 Вт 16 мм
3000 Вт 20 мм
4000 Вт 24 мм
6000 Вт 30 мм

Комплектация

Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Линейный привод осей X и Y
Система дымоудаления зональная с автоматическим переключением зон
Иттербиевый волоконный лазер IPG Photonics
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-105M с автоматическим приводом линзы
Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 19”, стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Автоматическая газовая консоль 4 газа (2 газа до 10 атм., 2 газа до 20 атм.)
Кабинетная защита зоны резания с доступом к рабочему столу
Автоматизированный челночный стол
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Опциональные комплектующие
Фильтро-вентиляционная установка AFU-8
Вытяжной вентилятор
Вертикальный криогенный газификатор
Компрессор Atlas Copco
Защитные очки оператора
Лазерный барьер для защиты персонала
Выносной пульт ручного управления
Сканер штрих-кодов
Расширенный комплект ЗИП

Видеоматериалы

Производитель

Компания «Юнимаш» занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство.
