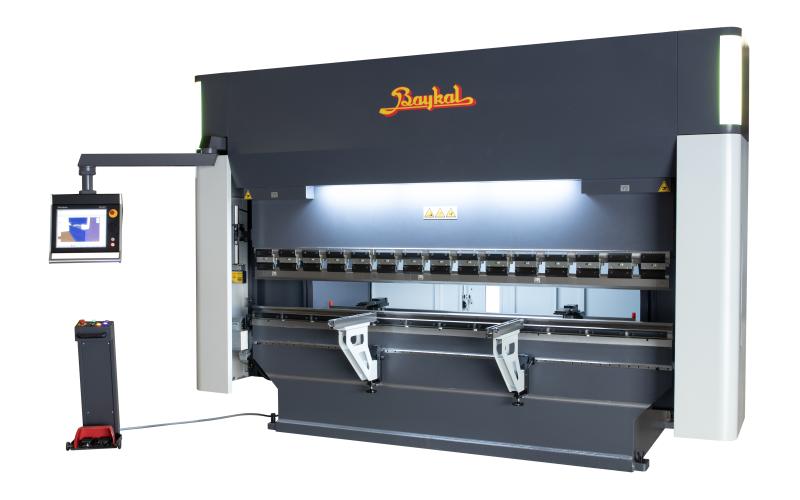

Гидравлический листогибочный пресс с ЧПУ
Baykal APHS 125040

Листогибочные
прессы
Baykal APHS 125040

Гидравлический гибочный пресс с 3D управлением. Данная серия прессов характеризуется самым разнообразным набором опций.

Лизинг и кредит

Технические
характеристики

Разнообразные зажимы инструментов, моторизованная или гидравлическая компенсации, управляемые оси упора (до 6), а также ЧПУ с 3D моделированием, возможностью роботизации, приводные поддержки и прочие функции для крупносерийного производства.
Характеристики
Длина гибки, мм 1250
Усилие гибки, тонн 40
Расстояние между стойками, мм 1070
Зев, мм 410
Просвет, мм 455
Ход, мм 215
Ширина стола, мм 60
Скорость холостого хода по оси Y, мм/с 160
Рабочая скорость по оси Y, мм/с 10
Скорость возврата по оси Y, мм/с 130
Основной двигатель, кВт 4
Объем гидравлики, л 80
Размеры (Д×Ш×В), мм 1250×1470×2250
Вес, тонн 3,3

Комплектация

Стандартная комплектация
Контроллер ESA S 660 W с сенсорным управлением
ПО технолога
Задний упор на ШВП с линейными направляющими
Пропорциональные гидроклапаны REXROTH или HOERBIGER (Германия)
Прецизионные датчики перемещения балки HEIDENHEIN или GIVI MISURE
Оси Y1 и Y2, контролируемые с ЧПУ
Ход заднего упора по оси X – 1000 мм
Ось R
Два пальцевых блока со стопорными фиксаторами, регулируемыми по высоте
Стандартный набор инструмента состоящий из пуансона с секцией и 4-ручьевой матрицы
Механическая система компенсация прогиба
Переносной пульт управления
2 передние поддержки
Боковые и задние защитные панели
Руководство по эксплуатации
Опциональные комплектующие
Z1-Z2 оси
X1-X2 оси (расфазировка)
Быстроразъемные зажимы
Гидравлическая система зажима инструмента
Специальные инструменты по запросу
Лазерная система защиты
Круглые пальцевые блоки

Видеоматериалы

Производитель

Компания BAYKAL — ведущий производитель и мировой поставщик листообрабатывающего оборудования, специализирующийся на производстве гибочных прессов, гильотинных ножниц, координатно-пробивных и угловысечных прессов, установок лазерной и плазменной резки, а также вертикальных обрабатывающих центров.
