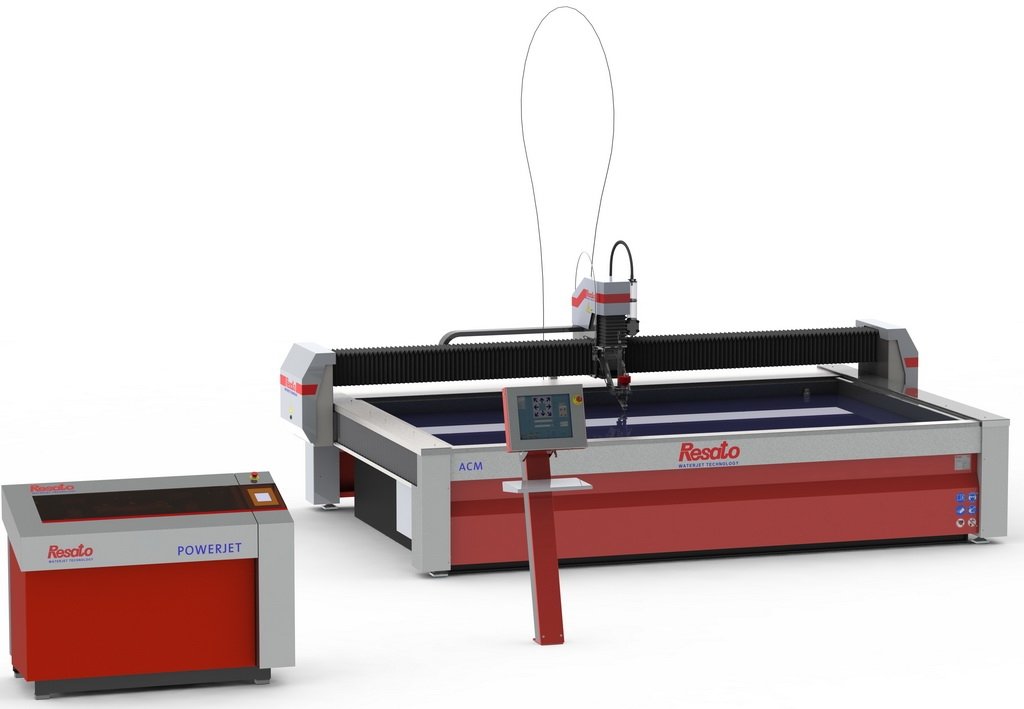

Установка гидроабразивной резки
Распечатать

Технические
характеристики

Установки гидроабразивной резки RESATO предназначены для раскроя листовых материалов толщиной до 200 мм, как в 3-осевом исполнении (стандартная перпендикулярная резка), так и в 5-осевом исполнении (с возможностью автоматического раскроя со скосом кромок).
Характеристики
Максимальный размер обрабатываемого листа, мм 3020×6020
Максимальная толщина обрабатываемого листа, мм 200
Стандартная грузоподъёмность стола, кг/м² 1000
Возможное количество режущих головок 1/2/3
Точность позиционирования по всей рабочей зоне по 2-м осям, мм 0,05
Скорость позиционирования, мм/мин 1 - 30000
Регулировка подачи абразива, г/мин 0 - 750
Тип управления подачей абразива электронное
Минимальный диаметр водяного сопла, мм 0,25
Управление насосом высокого давления электронное
Максимальное рабочее давление насоса высокого давления, бар 4000
Производительность насоса высокого давления, л/мин 3,8
Потребляемая мощность насоса высокого давления, кВт 30
Потребляемая мощность стола, кВт 1
Сенсорная панель оператора, дюйм 17"
Используемое программное обеспечение IGEMS R10 (Швеция)

Комплектация

Стандартная комплектация
Стол для раскроя, максимальная грузоподъёмность 1000 кг/м²
Портал с линейными приводами по осям X, Y
Режущая головка Resato
Датчик высоты
Датчик столкновения
Электронная система подачи абразива
Электронная система контроля
Резервуар для хранения абразива на 300 кг
ЧПУ с 17” сенсорной управляющей панелью
Программное обеспечение IGEMS R10 (Швеция)
Насос высокого давления Resato PJ 4-4000, 30 кВт, 4000 бар, 3,8 л/мин
Водяное охлаждение насоса
Световой барьер с 3-х сторон установки
Система сброса давления на режущей головке "Safety box"
Набор инструментов для обслуживания установки
Базовая система водоподготовки
Опциональные комплектующие

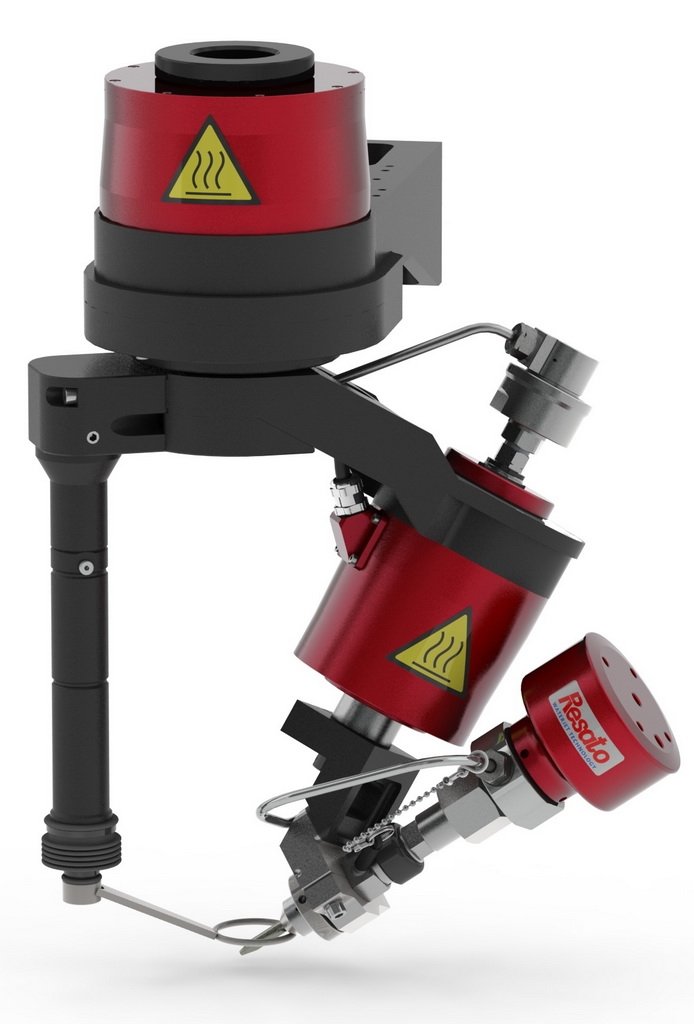

Блок "2,5D" для автоматического раскроя под углом до 55°
Система удаления абразива RS-3
Система замкнутого воздушно-масляного охлаждения насоса высокого давления
Чернильный маркировщик
Усиление рабочего стола для максимальной грузоподъёмности до 2000 кг/м²
Дополнительная режущая головка для увеличения производительности
Дополнительный насос высокого давления для увеличения производительности
Пневматическая сверлильная головка
Устройство быстрого изменения уровня воды
Система непрерывной подачи абразива на 2000 кг
Опция для резки толщин до 350 мм
Пульт дистанционного управления
Лазерный указатель
GSM модуль для SMS оповещений о работе установки
Двойная рабочая зона стола (для столов длиной от 4-х метров)
Водяной/воздушный пистолет
Программный модуль оптимизации раскроя
Программный модуль преобразования графических файлов в CAD-геометрию
Сетевая лицензия для программного обеспечения

Производитель

Специализация голландской компании Resato — производство систем сверхвысокого давления до 14 000 бар и систем гидроабразивной резки. Производственный опыт компании на сегодняшний день насчитывает более 30 лет.
