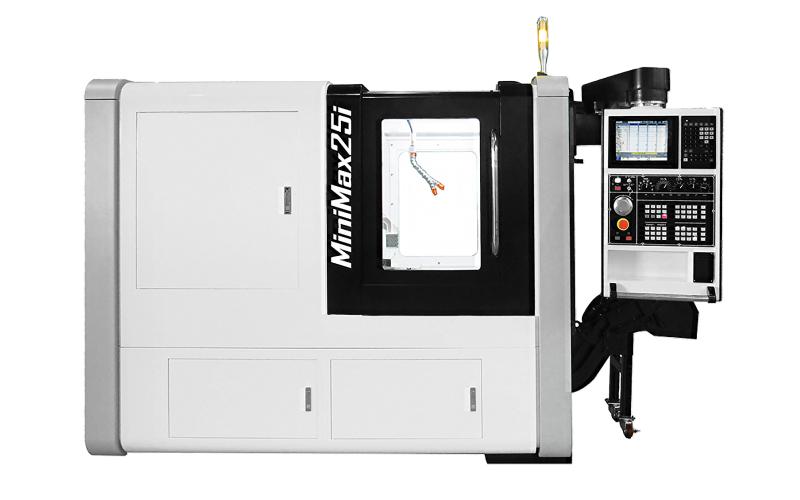

Автомат продольного точения
Quick-TECH MiniMax 25i MILL

Автоматы продольного точения
Quick-TECH MiniMax 25i MILL
Quick-TECH MiniMax 25i MILL
Quick-TECH MiniMax 25i MILL

Токарный автомат продольного точения MiniMax 25i Mill предназначен для массового производства деталей тел вращения. Станок оснащён одним шпинделем, а также приводным инструментом. Наличие приводного инструмента позволяет, помимо токарных операций, выполнять операции по радиальному сверлению, а также фрезерную обработку.

Лизинг и кредит

Технические
характеристики

Характеристики
Система ЧПУ Mitsubishi M80
Люнетная втулка Есть, вращающаяся
Основные размеры обработки
Максимальный диаметр обработки прутка, мм 20 (25)
Тип люнетной втулки, тип SR-25R
Шпиндель
Тип цангового патрона SR-25R
Частота вращения шпинделя, об/мин 8000
Мощность шпинделя <пост. /30 мин>, кВт 3,7
Перемещения

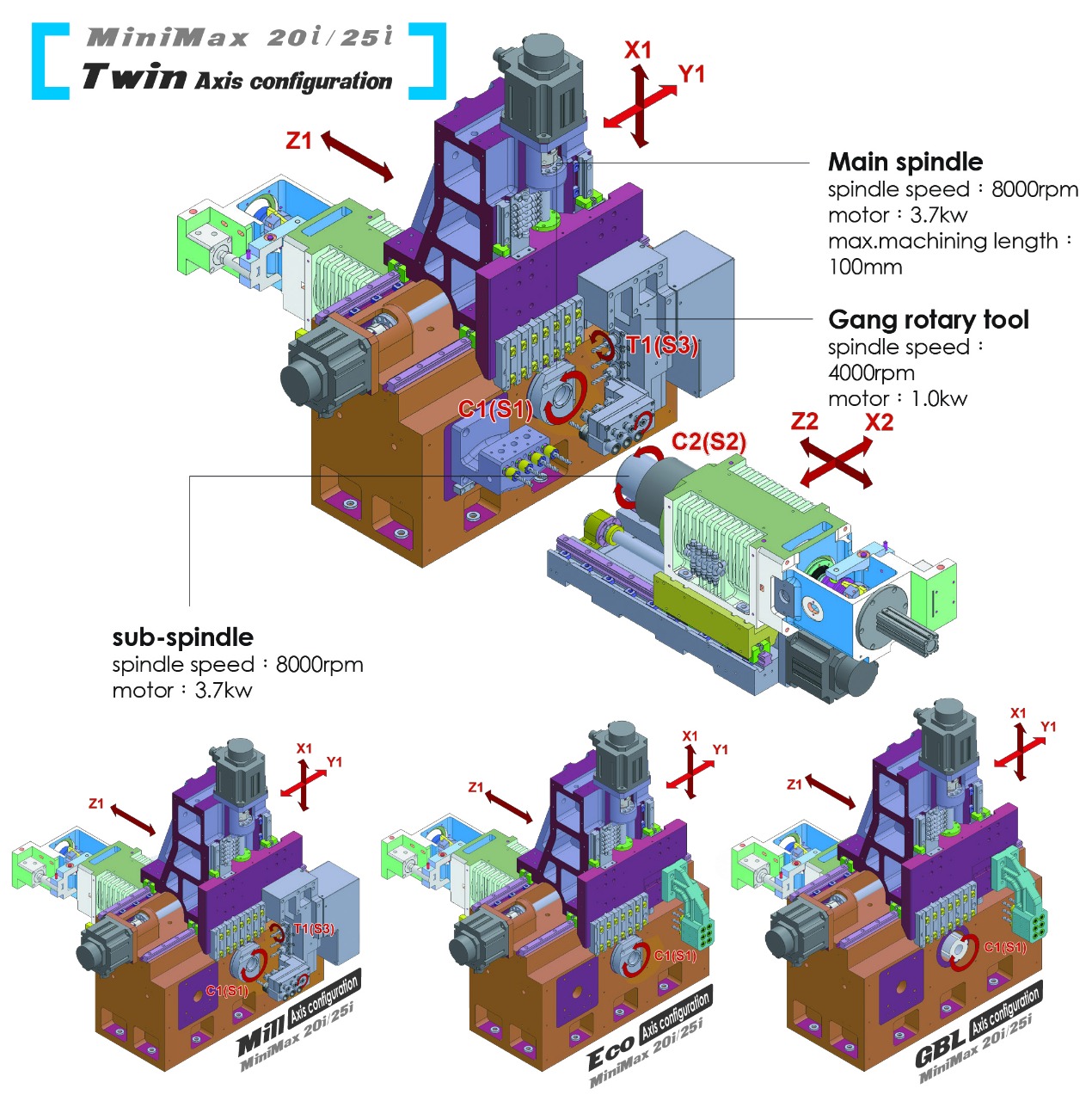

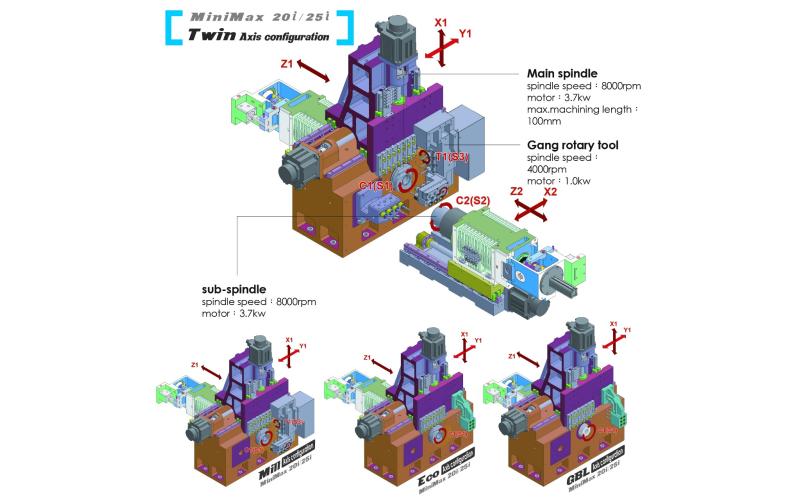

Z1/X1/Y1-оси, мм 100/160/300
Дискретность оси С, град 0,001
Инструмент
Количество радиального токарного инструмента/сечение, шт/мм 7/12×12
Количество осевого инструмента, шт 3
Сечение державки осевого инструмента, мм 22

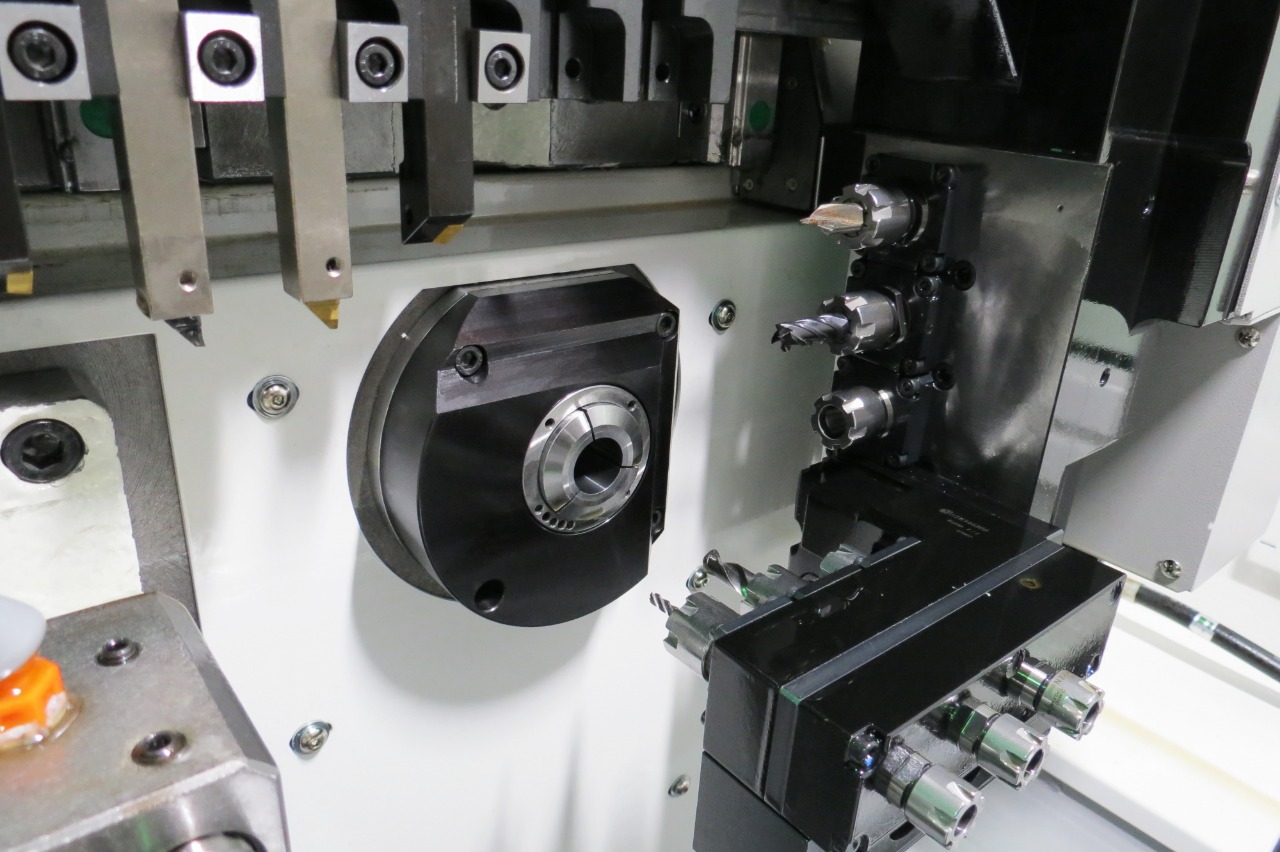

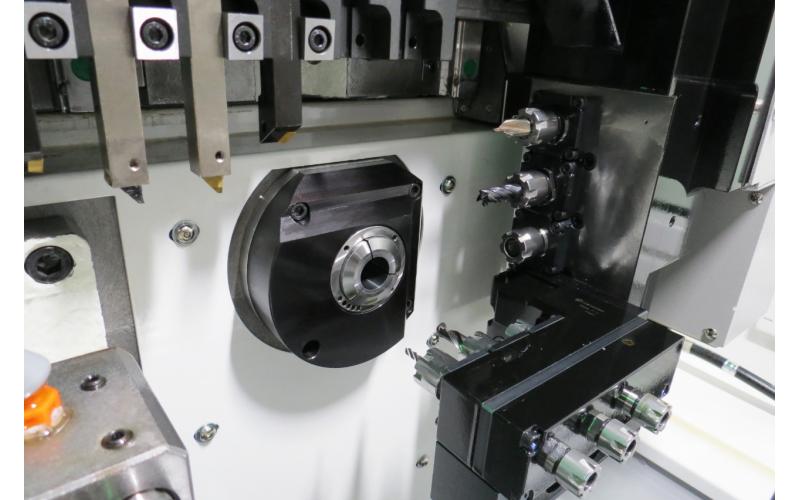

Приводной инструмент, шт 6 (ER-16) 3 осевых и 3 радиальных
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 1
Общие данные
Размеры станка, м 3,1×1,5×1,95
Вес, кг 2000

Комплектация

Стандартная комплектация
Mitsubishi M80
LCD монитор
Вращающаяся люнетная втулка
Гидравлический цилиндр и цанговый патрон
Гидростанция
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Инструмент для установки и обслуживания станка
Трансформатор
Тележка для уборки стружки
Улавливатель готовых деталей
Конвейер готовых деталей
Интерфейс устройства подачи прутка
Документация к станку на русском языке
Документация к ЧПУ на русском языке

Получаемые изделия

Гайка
Гайка
Гайка
Гайка
Деталь
Деталь
Дульный тормоз
Дульный тормоз
Игла
Игла
Изделие
Изделие
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Ось
Ось
Разьем
Разьем
Сопло
Сопло
Стойка
Стойка
Форсунка
Форсунка
Цилиндр
Цилиндр

Производитель

Компания Quick-ТЕСН Taiwan была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.

Файлы для загрузки

Сервисное
обслуживание

Гарантийное обслуживание станка Quick-TECH MiniMax 25i MILL

Мы проводим техническое обслуживание станка Quick-TECH, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
