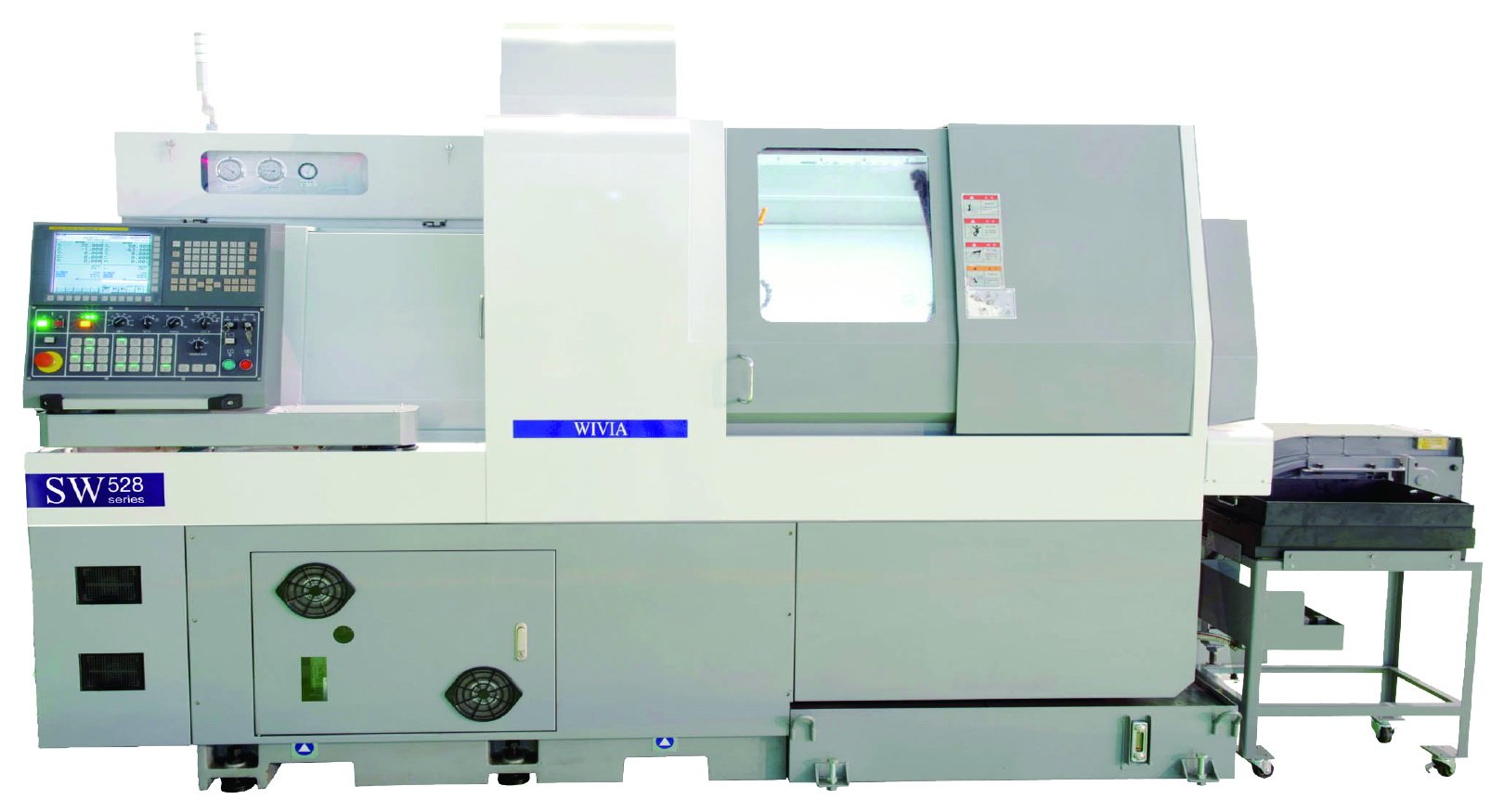

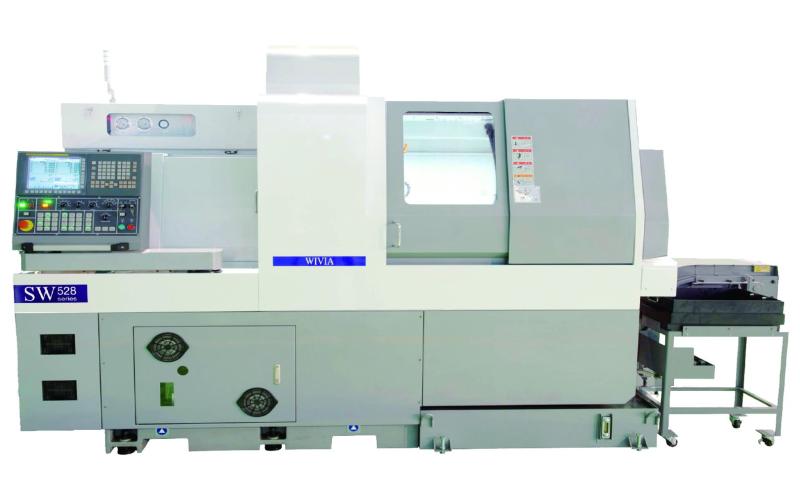

Автомат продольного точения WIVIA SW527/SW528
Автоматы продольного точения WIVIA SW527 и SW528 предназначены для крупносерийного и массового производства сложных деталей тел вращения. Технологические возможности станков позволяют делать различные токарные и фрезерные операции, в том числе сверление под углом, фрезерование под углом.
Технические характеристики
WIVIA SW527/SW528
Автоматы продольного точения швейцарского типа WIVIA SW серии – это высокопроизводительные и мощные станки для обработки прутка большого диаметра 50,8 мм. Станки обладают исключительной гибкостью благодаря наличию 7 или 8 управляемых осей и позволяют выполнять операции точения, фрезерования, в том числе под углом к оси детали, нарезания резьбы, в том числе вихревое, сверления, фрезерование зубьев и шлицев. Отличительная особенность станков заключается в наличии ШВП и направляющих повышенного класса точности, мощных приводов обоих шпинделей (11 кВт), гидравлического зажима обоих шпинделей, мощного приводного инструмента (2,5 кВт), быстрых холостых ходов и усиленной конструкции приводной люнетной втулки, которая при этом позволяет обрабатывать пруток до остатка 165 мм.
Характеристики
| Максимальный диаметр обработки, мм | 50,8 |
| Максимальная длина обработки с вращающимся люнетом, мм | 300 |
| Максимальная длина обработки с неподвижным люнетом, мм | 350 |
| Максимальная длина обработки без люнетного узла, мм | 127 |
| Количество резцов для наружной обработки, шт | 5 (20×20мм) |
| Количество резцов для внутренней обработки, шт | 5 (Ø25) |
| Количество радиального приводного инструмента, шт | 3 (ER20) + 2 (ER16) |
| Количество осевого приводного инструмента противошпинделя (ER-16), шт | 4/8 |
| Количество инструмента для глубокого сверления с установкой на противошпинделе, шт | 2 (Ø25) |

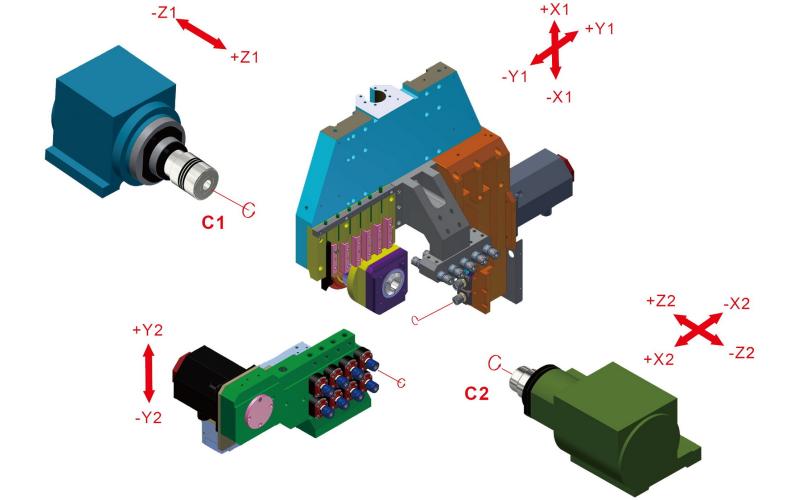

| Количество управляемых осей (включая ось С), шт | 7/8 |
| Дискретность поворота оси C, градус | 0,001° |
| Максимальная частота вращения главного шпинделя, об/мин | 5000 |
| Максимальная частота вращения противошпинделя, об/мин | 5000 |
| Ускоренная подача по осям X1/X2/Z1/Z2/Y1, м/мин | 30 |
| Ускоренная подача по оси Y2, м/мин | 20 |
| Мощность двигателя главного шпинделя и противошпинделя, кВт | 11 |
| Тип главного и противошпинделя | Встроенный (built-in) |
| Система охлаждения главного шпинделя и противошпинделя | Масляное охлаждение |
| Система зажима главного шпинделя и противошпинделя | гидравлическая |
| Мощность двигателя радиального приводного инструмента, кВт | 2,5 |
| Частота двигателя радиального приводного инструмента, об/мин | 6000 |
| Мощность двигателя осевого приводного инструмента противошпинделя, кВт | 2,5 |
| Частота двигателя осевого приводного инструмента противошпинделя, об/мин | 6000 |
| Объём бака масла, л | 2 |
| Давление пневмосистемы, MПa | 0,6 |
| Расход воздуха, л/мин | 10 |
| Габаритные размеры Д×Ш×В, мм | 2945×1650×2130 |
| Объём бака СОЖ, л | 380 |
| Вес, кг | 4480 |
Комплектация WIVIA SW527/SW528
Стандартная комплектация
Система ЧПУ Fanuc 32i B
Суппорт для радиальной токарной обработки на главном шпинделе: 6 позиций
Комплект держателей инструмента для внешней обточки на главном шпинделе (6 шт: 16×16 мм)
Суппорт для радиальных приводных блоков ER-16
Комплект приводных блоков ER-16 (2 шт.)
Суппорт для осевых приводных блоков для противошпинделя 4 позиции
Комплект приводных блоков для противошпинделя ER-16 (4 шт.)
Суппорт для осевой обработки на противошпинделе 10 позиции
Комплект держателей инструмента для осевой обработки для противошпинделя Ø25 мм (2 шт.)
Комплект приводных блоков для противошпинделя ER-20 (3 шт.)
Улавливатель готовых деталей
Конвейер для готовых деталей
Трехцветная сигнальная лампа
Освещение рабочей зоны
Комплект инструмента для обслуживания станка
Ящик для инструментов
Система подачи СОЖ
Бак для СОЖ
Система автоматической смазки
Система охлаждения главного шпинделя и противошпинделя
Пневматический выталкиватель готовых деталей из противошпинделя
Датчик контроля СОЖ
Установочный штифт
Цанговые пружины
Пистолет СОЖ
Защитное ограждение для шпиндельного узла
Защитное ограждение рабочей зоны
Документация к станку и системе ЧПУ (на русском и английском языке)
Опциональные комплектующие
Дополнительное поддерживающее устройство прутка
Конвейер и тележка для уборки стружки
Трансформатор (380 В, 50 Гц)
Увеличение габаритов улавливателя деталей до 300 мм
Автоматическое устройство подачи прутка (Ø12 мм, длина 2 м)
Набор специализированных каналов для прутков (Ø1 ~ Ø4 мм)
Комплект цанг ER-16
Комплект цанг ER-16 с односторонним хвостовиком (L-50мм)
Захват патрона
Цанговые пружины
Система подачи СОЖ на противошпиндель
Приводной блок для осевой обработки
Приводной блок для осевой обработки с возможностью ручного позиционирования угла
Увеличение мощности двигателя приводного инструмента для радиальной обработки до 1,4 кВт
Увеличение мощности двигателя приводного инструмента для осевой обработки до 1,4 кВт
Увеличение мощности двигателя приводного инструмента для радиальной обработки до 2,5 кВт
Увеличение мощности двигателя приводного инструмента для осевой обработки до 2,5 кВт
Система подачи СОЖ 70 бар
Система подачи СОЖ 140 бар
Получаемые изделия
Гайка
Гайка
Деталь
Дульный тормоз
Игла
Изделие
Корпус
Корпус
Корпус
Корпус
Основание
Ось
Ось
Разьем
Сопло
Стойка
Форсунка
Цилиндр
Производитель
Компания WIVIA Масhinеrу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.
