Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой ProTech BS-420DI

Ленточнопильный станок Protech BS-420DI станок европейского типа, предназначен для промышленной эксплуатации. Оборудование рассчитано на пиление металлических заготовок больших диаметров до 400 мм, обработку профильных заготовок большой площади сечения. Конструкция станка позволяет осуществлять поворот пильной рамы влево и вправо на углы до 60 градусов.

Лизинг и кредит

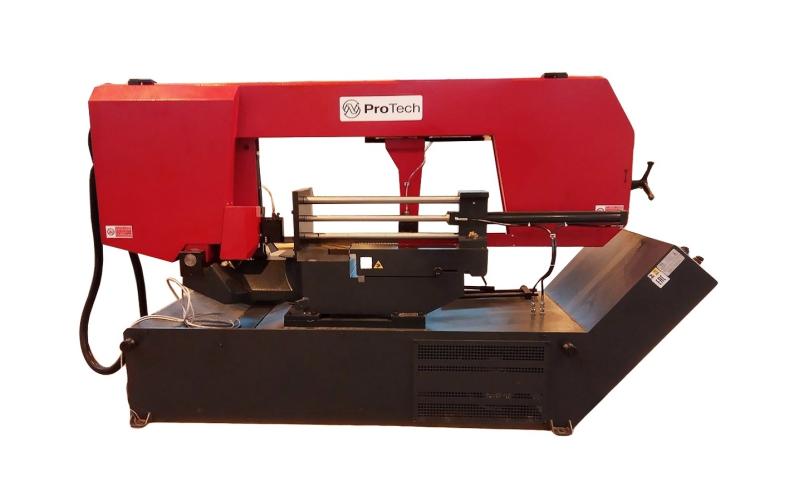

Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой ProTech BS-420DI Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой

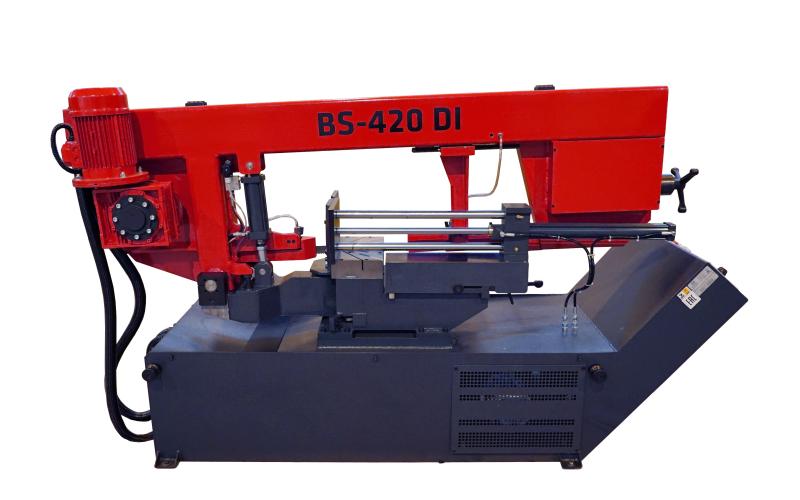

Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой ProTech BS-420DI Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой

Технические характеристики
ProTech BS-420DI

Показание угла поворота выводится на экран, расположенный на пульте управления. Наличие системы гидравлики позволяет выполнять основные технологические циклы в полуавтоматическом режиме. Имеется эргономичный пульт управления. Пильная рама плавно опускается и поднимается самостоятельно после распила заготовки. Для повышения производительности процесса имеется возможность программировать высоту поднятия рамы. Это позволяет уменьшить время холостого хода после отрезки заготовки. Полноценная гидравлическая система обеспечивает работу полноходовых гидравлических тисков, четко фиксирующих заготовку. Ширина раскрытия тисков до 550 мм. Модель BS-420DI оснащена электродвигателем 2,2 кВт, позволяющим работать в длительном режиме и при больших нагрузках. Наличие редуктора и инвертора обеспечивает плавную скорость движения полотна в диапазоне 20 — 90 м/мин. Станок рассчитан на работу с ленточным полотном шириной 34 мм. Ленточнопильный станок имеет две направляющие, регулирующие проход полотна и предотвращающие увод полотна при пилении заготовок большого диаметра. В блоках направляющих находятся подшипники, создающие необходимое позиционирование полотна под прямым углом, а также твердосплавные вставки для уменьшения вибраций при резке. Очистка полотна от стружки осуществляется с помощью щетки. Станок оборудован системой подачи СОЖ через направляющие в зону резания. Вес станка в снаряженном состоянии 820 кг.

Характеристики
Режим работы станка  полуавтоматический
Тиски гидравлические
Регулировка подачи гидроцилиндр
Поворот пильная рама
Регулировка скорости Инвертор
Резка круга под 90°, мм 400 (150)
Резка круга под 45°, мм  400 (150)
Резка круга под 60°, мм 280 (150)
Резка круга под -45°, мм  400 (150)
Резка круга под -60°, мм 260 (150)
Резка прямоугольника под 90°, мм 400х550
Резка прямоугольника под 45°, мм 300х420
Резка прямоугольника под 60°, мм 400х280
Резка прямоугольника под -45°, мм 300х410
Резка прямоугольника под -60°, мм 400х230
Размеры полотна, мм 34 × 1,1 × 4610
Скорость полотна, м/мин 20 -90
Мощность двигателя, кВт 1,6
Мощность мотора СОЖ, кВт 0,09
Мощность мотора гидростанции, кВт 0,37
Высота рабочего стола, мм 760
Длина, мм 2 830
Ширина, мм 700
Ширина с упором 1 725
Высота с поднятым приводом 2 275
Вес, кг 820

Комплектация ProTech BS-420DI

Стандартная комплектация
Выносной пульт управления. На него вынесены органы управления основными функциями станка (датчик сети, запуск/остановка, включение/выключение подачи, регулировка скорости подачи пильной рамы, кнопка аварийного выключения станка)
Блок натяжения полотна с датчиком обрыва полотна
Щетка для очистки полотна от стружки
Цифровая индикация угла поворота пильной рамы
Система охлаждения СОЖ
Полноходовые гидравлические тиски
Блоки направляющих полотна с твердосплавными вставками и подшипниками
Регулировка высоты поднятия пильной рамы с пульта управления
Ленточнопильное полотно М42, установленное на станке
Регулируемый концевой упор с линейкой
Набор инструмента с инструкцией на русском языке
Опциональные комплектующие
Рольганг неприводной/приводной
Концентрат ВИТТОЛ-100 20 л
Лазерный указатель линии реза
Вертикальный гидравлический прижим для резки пакетом
Тензометр (для измерения натяжения полотна)

Получаемые изделия

Изделие «Двутавровая балка» выполненное на оборудовании ProTech BS-420DI
Двутавровая балка
Изделие «Латунный пруток» выполненное на оборудовании ProTech BS-420DI
Латунный пруток
Изделие «Медный пруток» выполненное на оборудовании ProTech BS-420DI
Медный пруток
Изделие «Поковка» выполненное на оборудовании ProTech BS-420DI
Поковка
Изделие «Трубы» выполненное на оборудовании ProTech BS-420DI
Трубы
Изделие «Уголок» выполненное на оборудовании ProTech BS-420DI
Уголок
Изделие «Швеллер» выполненное на оборудовании ProTech BS-420DI
Швеллер
