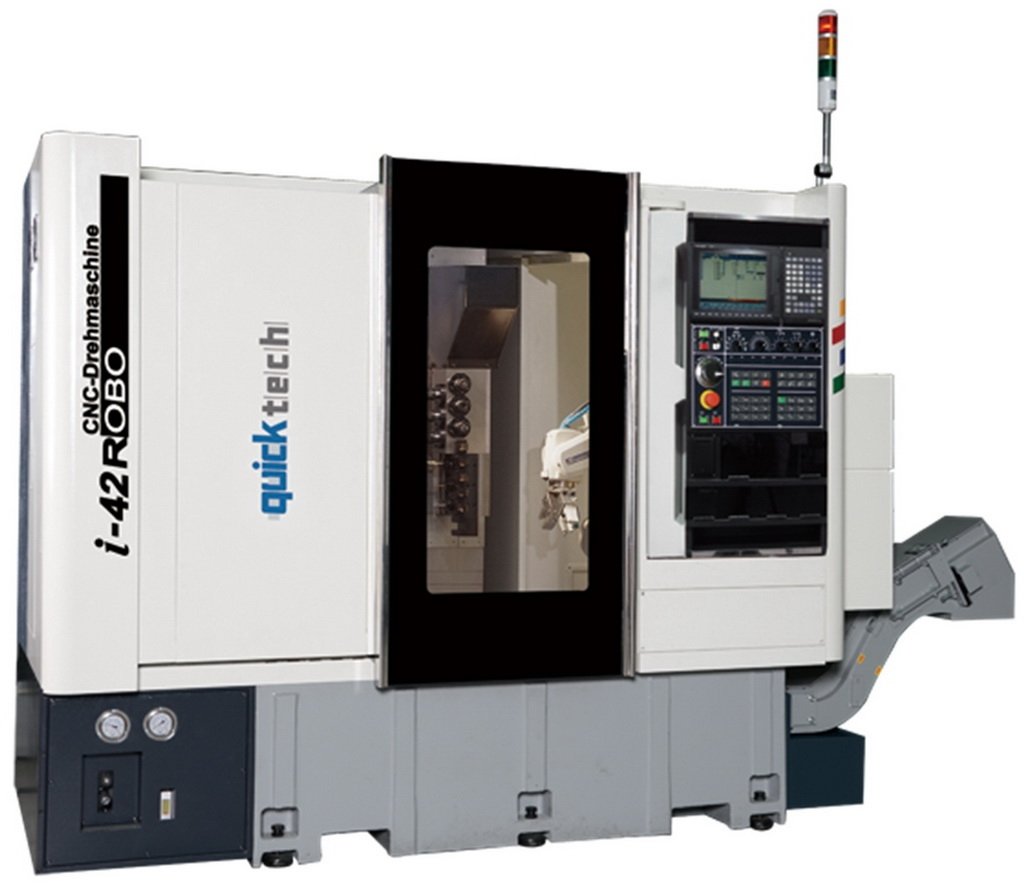

Многофункциональный обрабатывающий центр с ЧПУ Quick-TECH I-42 ROBO

Многофункциональный обрабатывающий центр I-42 ROBO с ЧПУ с инструментальной колонной и роботизированным 6-осевым манипулятором для загрузки и выгрузки деталей/заготовок, что позволяет полностью автоматизировать процесс обработки заготовок.

Лизинг и кредит

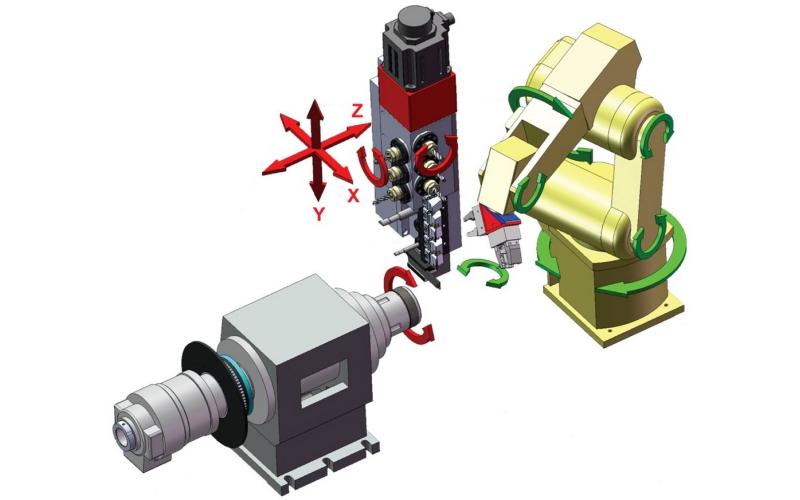

Многофункциональный обрабатывающий центр с ЧПУ Quick-TECH I-42 ROBO Многофункциональный обрабатывающий центр с ЧПУ

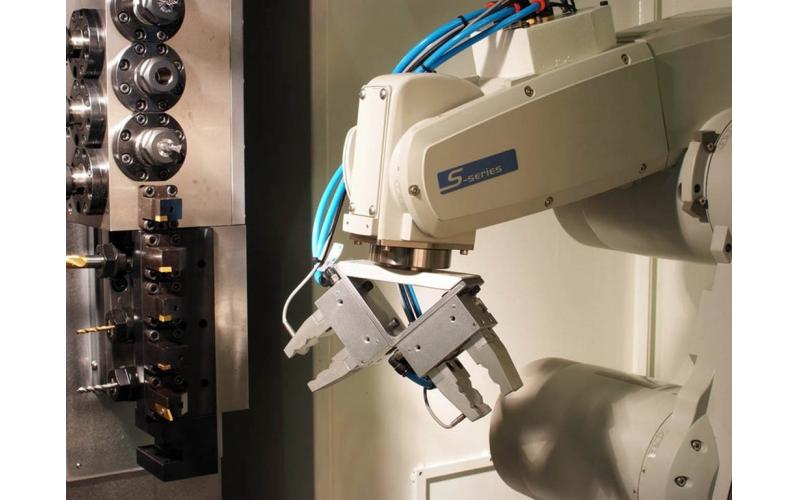

Многофункциональный обрабатывающий центр с ЧПУ Quick-TECH I-42 ROBO Многофункциональный обрабатывающий центр с ЧПУ

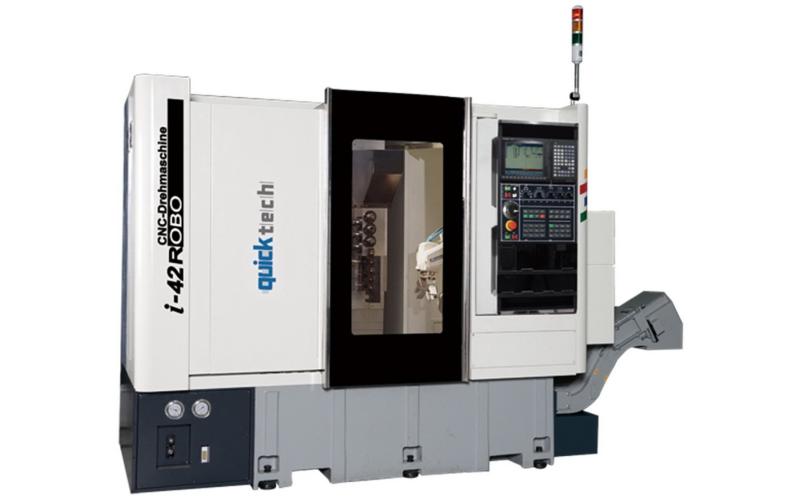

Многофункциональный обрабатывающий центр с ЧПУ Quick-TECH I-42 ROBO Многофункциональный обрабатывающий центр с ЧПУ

Технические характеристики
Quick-TECH I-42 ROBO

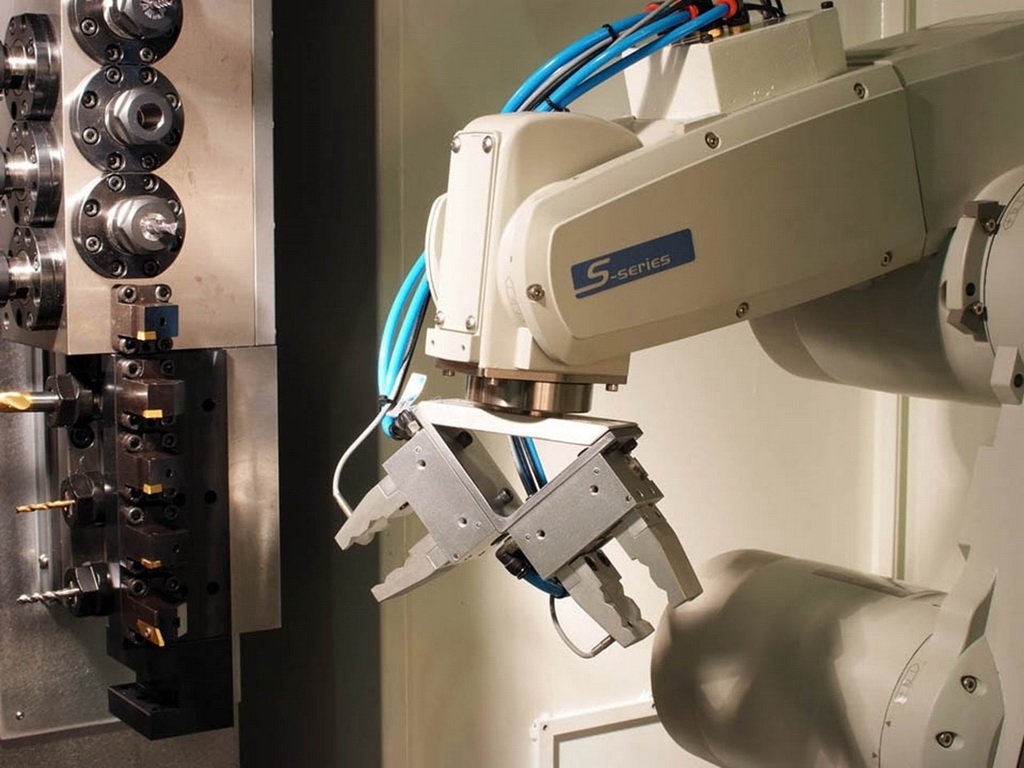

Станок Quick-TECH i-42 ROBO, по сути является модификацией i-42 ECO с установленным 6-осевым роботизированным манипулятором Mitsubishi. Это позволяет не только осуществлять автоматическую загрузку/выгрузку заготовок, но и позиционировать заготовки в разных осях.

Характеристики
Система ЧПУ Mitsubishi M70
Основные размеры обработки
Максимальный диаметр обработки прутка, мм 42 (60)
Максимальная обрабатываемая длина, мм 200
Основной шпиндель
Фланец шпинделя А2-5 (А2-6)
Диаметр патрона, мм KK5-173E42
(KK6-185E60B) Отверстие в шпинделе, мм
44 (62) Частота вращения шпинделя, об/мин
3000 4000
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Перемещения
Z-ось, мм 230
X-ось, мм 150
Y-ось, мм 415
Инструмент
Количество радиального токарного инструмента, шт 6
Количество осевого неподвижного инструмента, шт 4
Приводной инструмент (радиальный + осевой), шт 3 + 3
Сечение державки радиального инструмента, мм 20×20
Сечение державки осевого инструмента, мм ER20
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 1,0 (1,5)
Размер державки приводного инструмента, мм ER20
Время смены инструмента, сек 0,3
Общие данные
Размеры станка, м 2×1,5×1,9
Вес, кг 2750
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм150
Максимальная обрабатываемая длина, мм200
Макс. Ø обработки, мм150
Макс. длина обработки, мм200
Макс. Ø прутка, мм42

Комплектация Quick-TECH I-42 ROBO

Стандартная комплектация
Mitsubishi M70
8,4" LCD монитор
Роботизированый 6-осевой манипулятор
Гидравлический цилиндр и цанговый патрон
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Тележка для уборки стружки
Комплект цанг ER-20
Улавливатель готовых деталей
Конвейер готовых деталей
Интерфейс устройства подачи прутка
Опциональные комплектующие
Увеличение максимальной скорости вращения шпинделя до 6000 об/мин
Податчик прутка магазинного типа с поддержкой прутка 1,5 м

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Quick-TECH I-42 ROBO
Вал
Изделие «Гайка» выполненное на оборудовании Quick-TECH I-42 ROBO
Гайка
Изделие «Деталь» выполненное на оборудовании Quick-TECH I-42 ROBO
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH I-42 ROBO
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH I-42 ROBO
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH I-42 ROBO
Деталь
Изделие «Изделие» выполненное на оборудовании Quick-TECH I-42 ROBO
Изделие
Изделие «Кольцо» выполненное на оборудовании Quick-TECH I-42 ROBO
Кольцо
Изделие «Кольцо» выполненное на оборудовании Quick-TECH I-42 ROBO
Кольцо
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH I-42 ROBO
Корпус
Изделие «Кронштейн» выполненное на оборудовании Quick-TECH I-42 ROBO
Кронштейн
Изделие «Опора» выполненное на оборудовании Quick-TECH I-42 ROBO
Опора
Изделие «Основание» выполненное на оборудовании Quick-TECH I-42 ROBO
Основание
Изделие «Ось» выполненное на оборудовании Quick-TECH I-42 ROBO
Ось
Изделие «Петля» выполненное на оборудовании Quick-TECH I-42 ROBO
Петля
Изделие «Разьем» выполненное на оборудовании Quick-TECH I-42 ROBO
Разьем
Изделие «Стойка» выполненное на оборудовании Quick-TECH I-42 ROBO
Стойка
Изделие «Танк» выполненное на оборудовании Quick-TECH I-42 ROBO
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Quick-TECH I-42 ROBO
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Quick-TECH I-42 ROBO
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Quick-TECH I-42 ROBO
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Quick-TECH I-42 ROBO
Штуцер

Видеоматериалы

Производитель

Компания Quick-ТЕСН Taiwan была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
