Quick-TECH
T8 Hybrid

Токарное
оборудование
Quick-TECH T8 HybridQuick-TECH T8 HybridQuick-TECH T8 HybridQuick-TECH T8 HybridQuick-TECH T8 Hybrid
Quick-TECH T8 Hybrid
Quick-TECH T8 Hybrid
Quick-TECH T8 Hybrid
Quick-TECH T8 Hybrid
Quick-TECH T8 Hybrid

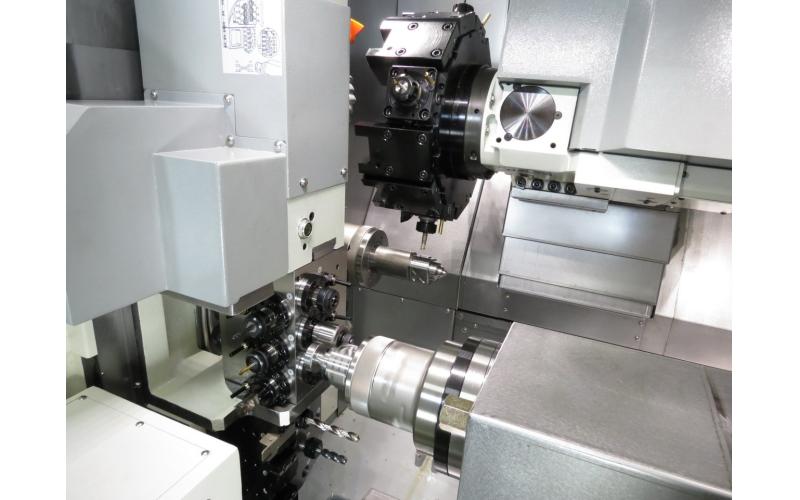

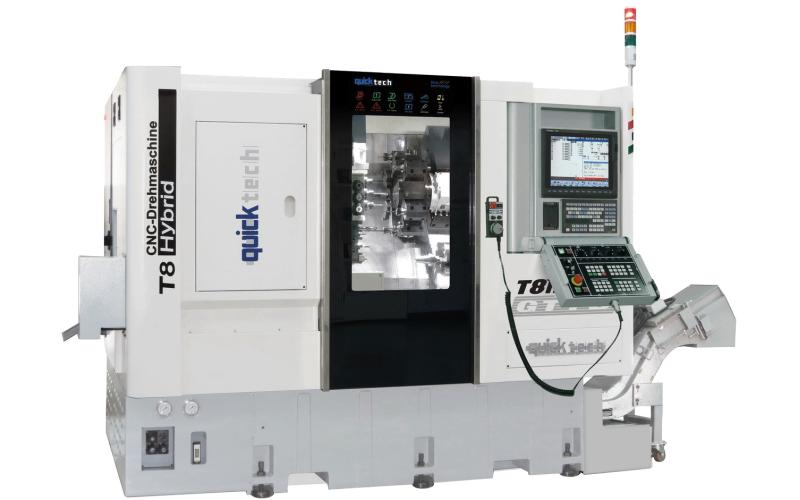

Многофункциональный обрабатывающий центр T8 Hybrid сочетает в себе все преимущества двух инструментальных систем: револьверной головки и инструментальной колонны.
Лизинг и кредит

Технические
характеристики

Многофункциональный обрабатывающий центр T8 Hybrid сочетает в себе все преимущества двух инструментальных систем: револьверной головки и инструментальной колонны.

Наличие функций приводного инструмента на двух станциях, 9 осей и противошпинделя, обеспечивают этому станку уникальную функциональность. А возможность одновременной обработки в 2-х шпинделях, увеличивает производительность.

Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 60
Максимальный диаметр обработки прутка, мм 60
Максимальная обрабатываемая длина, мм 200
Основной шпиндель
Фланец шпинделя для цангового патрона KK6-185E60B/А2-6
Тип патрона, мм E185
Отверстие в шпинделе, мм 66
Частота вращения шпинделя, об/мин 3000 (4000)
Мощность шпинделя (постоянная), кВт 11
Противошпиндель
Фланец шпинделя для цангового патрона KK5-173E42B/А2-5
Тип патрона, мм E173
Отверстие в шпинделе, мм 31
Частота вращения шпинделя, об/мин 4000 (6000)
Мощность шпинделя (постоянная), кВт 5,5

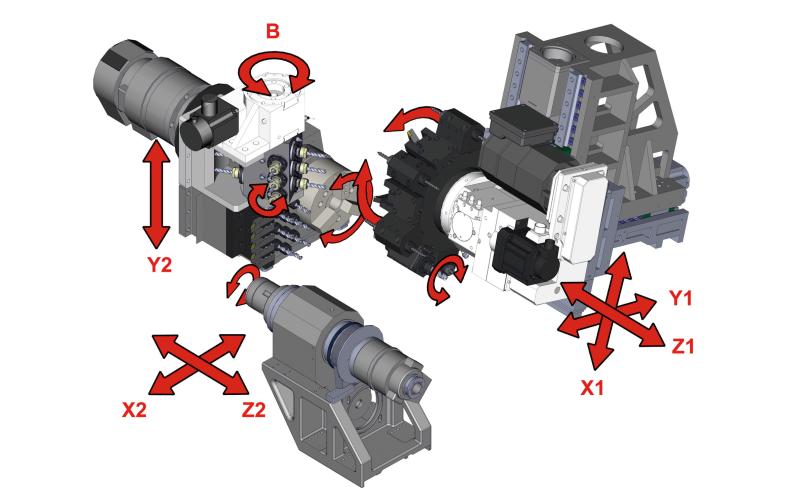

Перемещения
Z1-ось, мм 380
Z2-ось, мм 280
X1-ось, мм 150
X2 - ось, мм 470
Y1-ось, мм ±80
Y2-ось, мм 380
B-ось (опция), град 360
С-ось, град   0,001

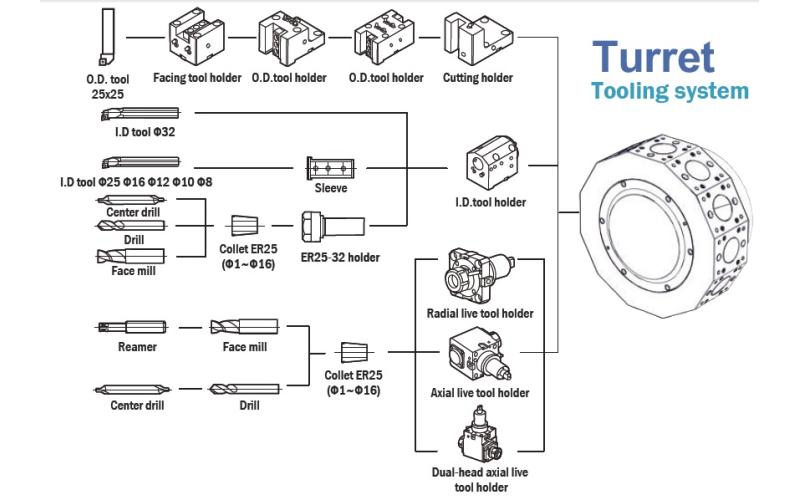

Инструментальная система №1 – револьверная голова
Количество инструмента в револьверной голове 12
Сечение державки радиального инструмента, мм 32
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента (инструментальная колонна), кВт 3,7

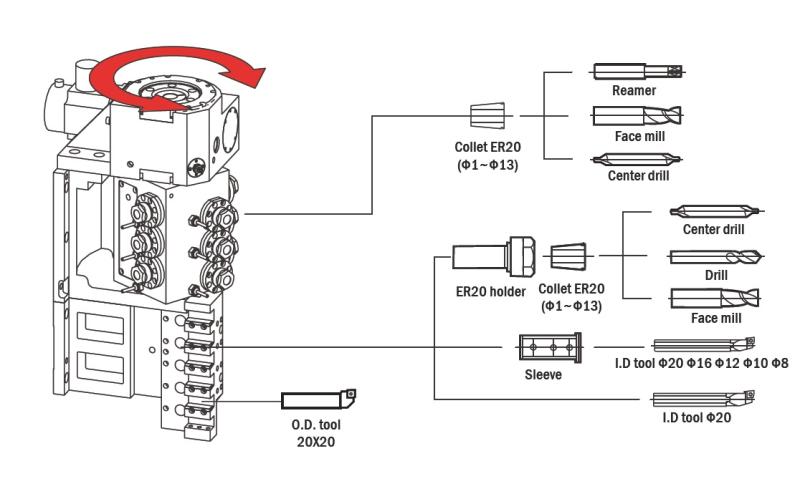

Инструментальная система №2  – инструментальная колона
Количество радиального инструмента 6
Количество осевого инструмента 9
Приводной инструмент (радиальный + осевой) 6+6
Сечение державки радиального инструмента, мм 20×20
Сечение державки осевого инструмента, мм ER20
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 1,5
Размер державки приводного инструмента, мм ER20
Общие данные
Размеры станка (Д×Ш×В), м 3,5×1,95×1,97
Вес, кг 6100
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт11
Основные размеры обработки
Максимальная обрабатываемая длина, мм200
Макс. Ø обработки, мм60
Макс. длина обработки, мм200
Макс. Ø прутка, мм60

Комплектация

Стандартная комплектация
Mitsubishi M830S;
цанговый патрон с проходным сечением под пруток 60 мм на главном шпинделе;
приводная револьверная головка стандарта BMT 55;
приводной блок для инструментального стола с В осью на 12 позиций;
инструментальная колонна с токарным инструментом для противошпинделя и с осевым инструментом;
8,4" LCD монитор;
гидравлический цилиндр и цанговый патрон для основного и противошпинделя;
гидростанция;
система подачи СОЖ;
защита для направляющих и ШВП;
система автоматической смазки;
трехцветная сигнальная лампа;
освещение рабочей зоны;
руководство по эксплуатации и программированию;
инструмент для установки и обслуживания станка;
трансформатор;
конвейер для уборки стружки;
тележка для уборки стружки;
улавливатель деталей;
конвейер деталей;
интерфейс подключения податчика прутка
Опциональные комплектующие
податчик прутка Ø65 мм длиной до 1,5 м Bar feeder BA-65;
установка системы ЧПУ Fanuc;
установка для сборки инструмента вне станка;
дисплей размером 15".

Видеоматериалы

Производитель

Компания Quick-ТЕСН Масhinегу Со., Ltd была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
