Quick-TECH
I-42 Eco
Токарноеоборудование

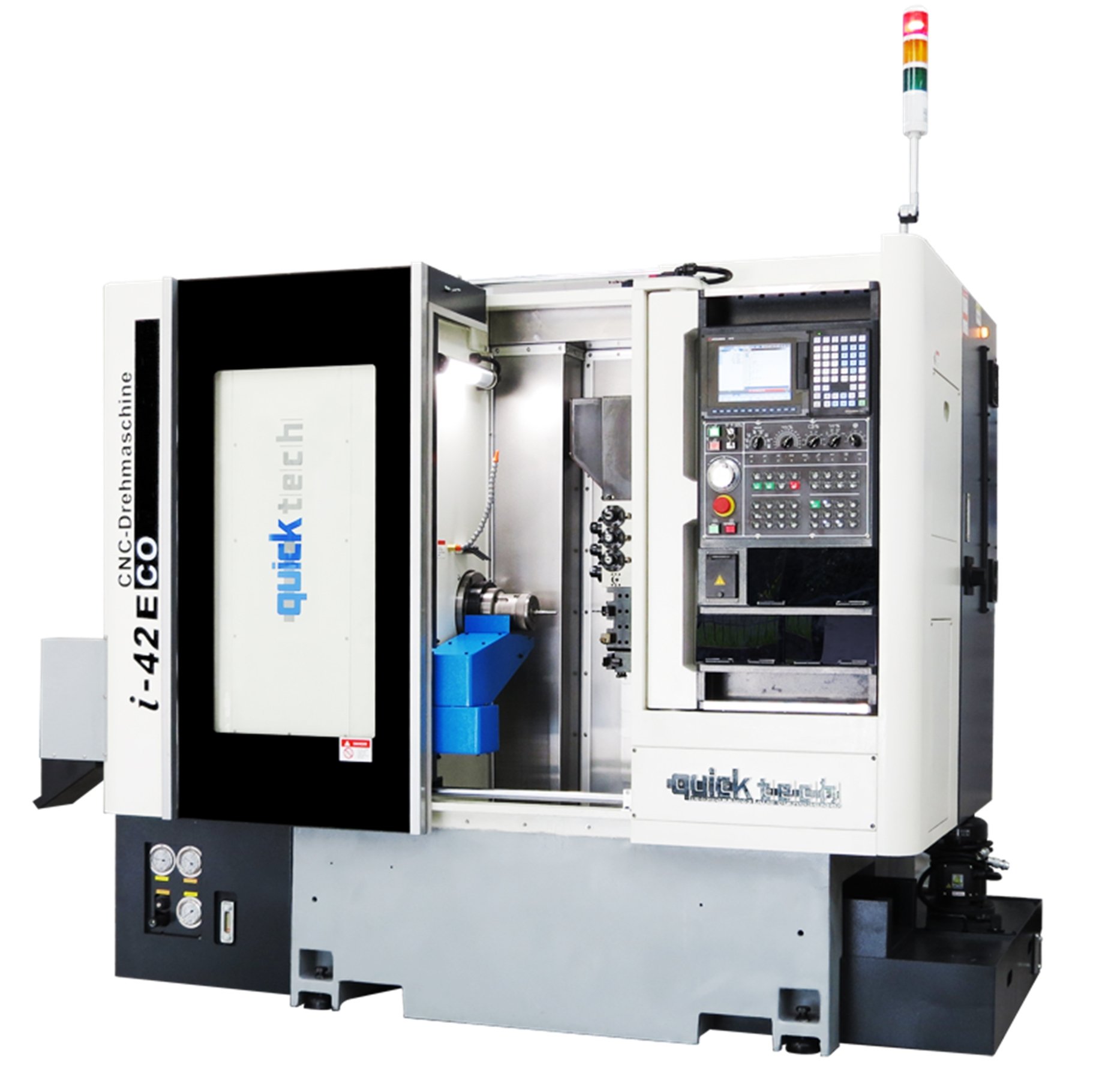

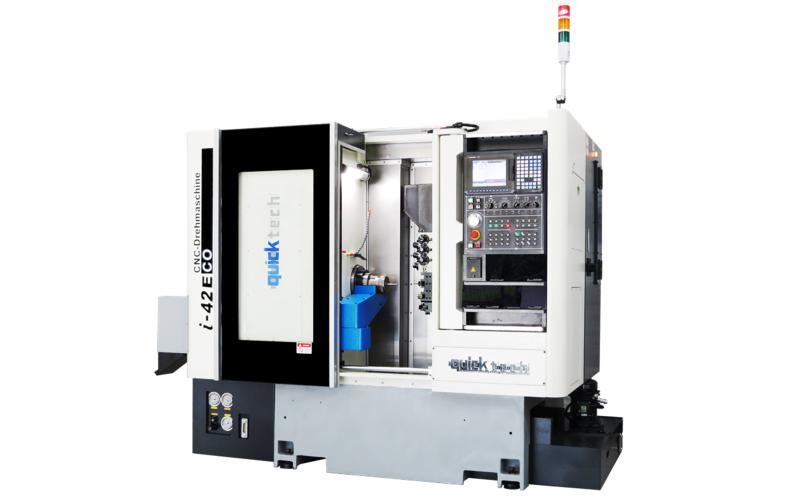

Токарно-фрезерный станок для обработки прутка с Y-осью.
Технические
характеристики
• Высокая мощность привода фрезерного инструмента.
• Станки i-серии спроектированы на единой «базе» по принципу модульной конструкции, что позволяет оптимизировать производство и снизить стоимость конечного продукта, а также значительно сократить время производства станков.
• Все модели в базовой комплектации оснащены цанговыми патронами, ловушками для деталей и приводным инструментом.

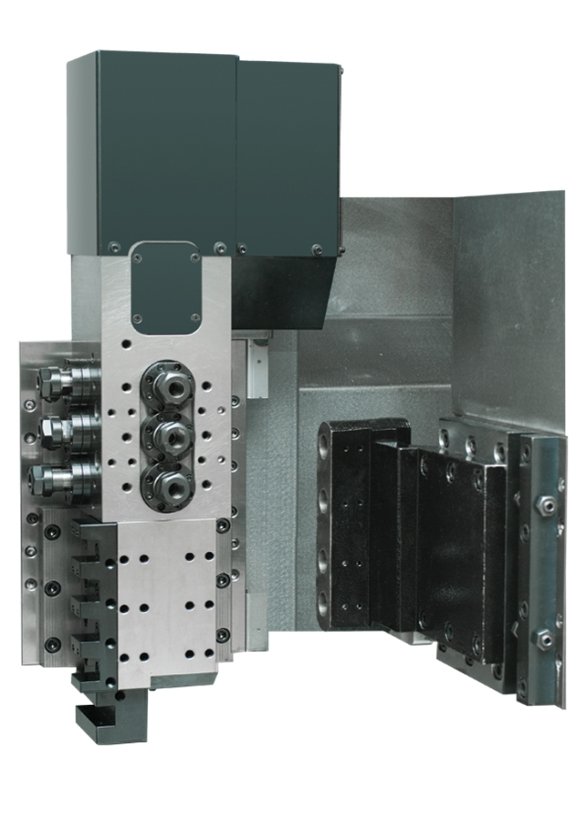

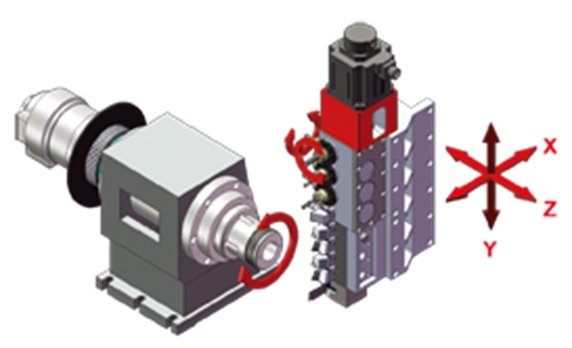

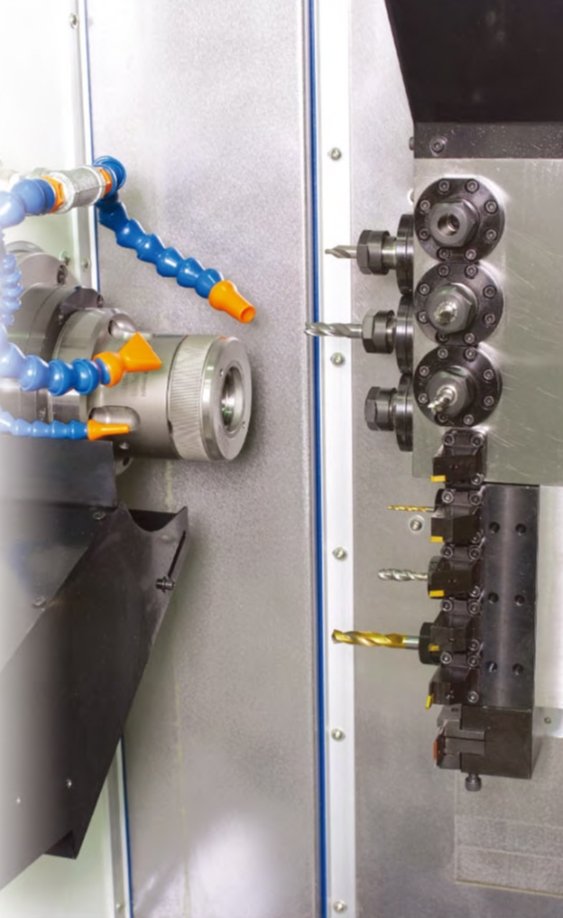

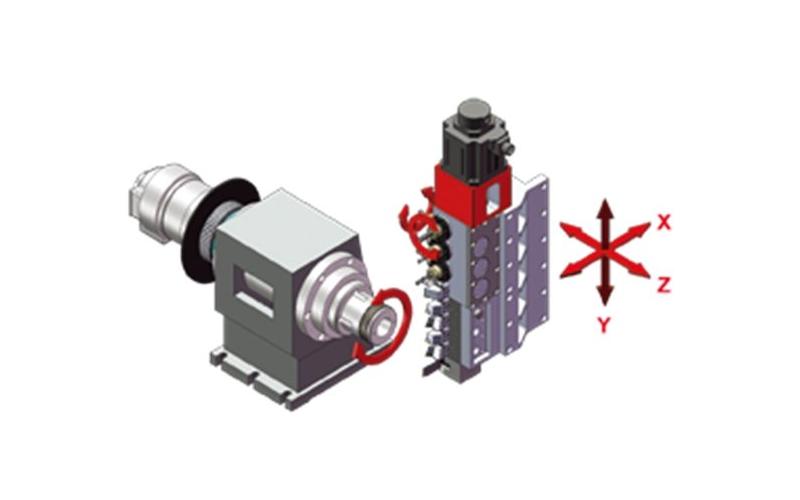

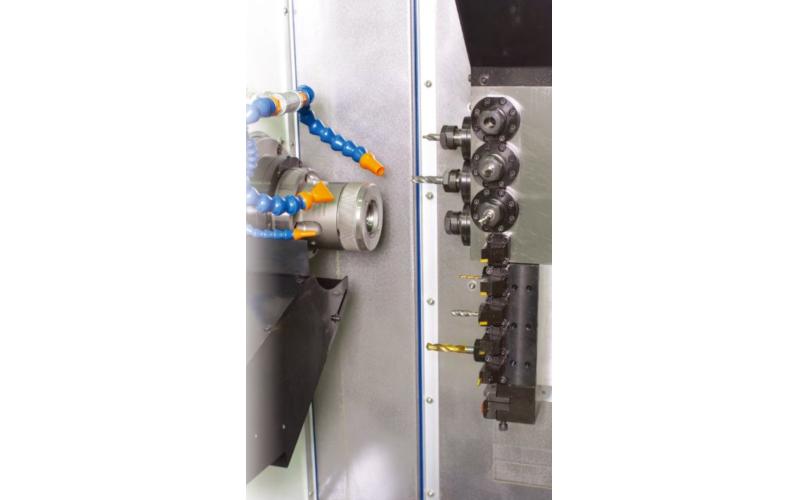

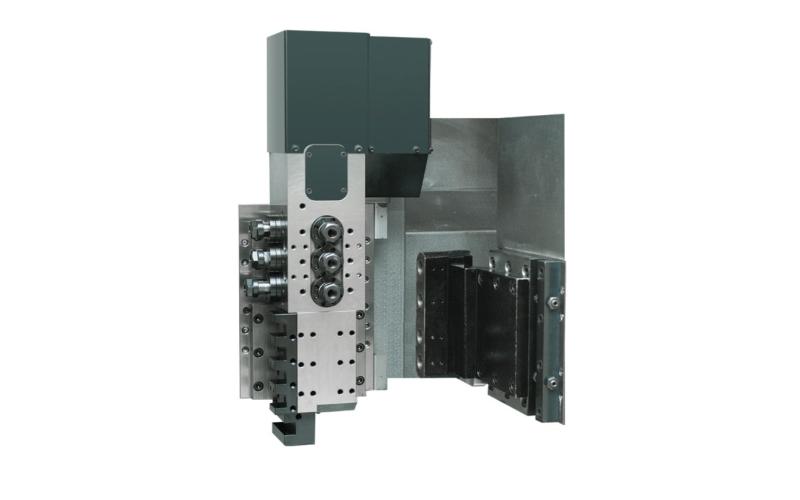

• Инструментальная система представляет собой вертикальную колонну. Смена инструмента осуществляется за счёт перемещения колоны по оси Y. Скорость смены инструмента выше, чем у револьверных станков, а возможности обработки шире, чем у станков с горизонтальным инструментальным столом.
• Отличительной особенностью станков i-серии является возможность установки поворотной оси B, которая открывает новые возможности фрезерной обработки на токарном обрабатывающем центре.
• В базовой комплектации все станки оснащены ЧПУ Mitsubishi, которая максимально оптимизирована для работы с механическими частями станка Quick-TECH.
• Станки i-серии спроектированы на единой «базе» по принципу модульной конструкции, что позволяет оптимизировать производство и снизить стоимость конечного продукта, а также значительно сократить время производства станков.
• Все модели в базовой комплектации оснащены цанговыми патронами, ловушками для деталей и приводным инструментом.
• Инструментальная система представляет собой вертикальную колонну. Смена инструмента осуществляется за счёт перемещения колоны по оси Y. Скорость смены инструмента выше, чем у револьверных станков, а возможности обработки шире, чем у станков с горизонтальным инструментальным столом.
• Отличительной особенностью станков i-серии является возможность установки поворотной оси B, которая открывает новые возможности фрезерной обработки на токарном обрабатывающем центре.
• В базовой комплектации все станки оснащены ЧПУ Mitsubishi, которая максимально оптимизирована для работы с механическими частями станка Quick-TECH.
Характеристики
| Система ЧПУ | Mitsubishi M70 |
Основные размеры обработки
| Максимальный устанавливаемый Ø, мм | 150 |
| Максимальный диаметр обработки прутка, мм | 42 (60) |
| Максимальная обрабатываемая длина, мм | 200 |
Основной шпиндель
| Фланец шпинделя | А2-5 (А2-6) |
| Диаметр патрона, мм | KK5-173E42 (KK6-185E60B) |
| Отверстие в шпинделе, мм | 44 (62) |
| Частота вращения шпинделя, об/мин | 3000 (4000) |
| Мощность шпинделя (пост./30 мин), кВт | 7,5/11 |
Перемещения
| Z-ось, мм | 230 |
| X-ось, мм | 150 |
| Y-ось, мм | 415 |
Точность
| Точность позиционирования, мм | ±0,005 |
| Точность повторяемости, мм | ±0,003 |
| C-ось, град | 0,001 |
Инструмент
| Количество радиального токарного инструмента, шт | 6 |
| Количество осевого неподвижного инструмента, шт | 4 |
| Приводной инструмент (радиальный + осевой), шт | 3 + 3 |
| Сечение державки радиального инструмента, мм | 20х20 |
| Сечение державки осевого инструмента, мм | ER20 |
| Максимальная скорость приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 1,0 (1,5) |
| Размер державки приводного инструмента, мм | ER20 |
| Время смены инструмента, сек | 0,3 |
Общие данные
| Размеры станка, м | 2×1,5×1,9 |
| Вес, кг | 2750 |
Основные параметры
| Наличие ЧПУ | да |
| Расположение шпинделя | Горизонтальный |
| Мощность шпинделя, кВт | 7,5/11 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 150 |
| Максимальная обрабатываемая длина, мм | 200 |
| Макс. Ø обработки, мм | 150 |
| Макс. длина обработки, мм | 200 |
| Макс. Ø прутка, мм | 42 |
Комплектация
Стандартная комплектация
Mitsubishi M80
10,4" LCD монитор
Гидравлический цилиндр и цанговый патрон
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Тележка для уборки стружки
Комплект цанг ER-20
Улавливатель готовых деталей
Конвейер готовых деталей
Интерфейс устройства подачи прутка
Опциональные комплектующие
Увеличение максимальной скорости вращения шпинделя до 6000 об/мин
Установка оси B
Увеличение мощности шпинделя до 11 кВт
Увеличение максимального диаметра обрабатываемого прутка до 60 мм
Устройство подачи прутка (Ø65 мм; L-1200 мм).
Устройство подачи прутка (Ø65 мм; L-1500 мм)
Замена цангового патрона на трёхкулачковый
Набор капролоновых втулок для тяговой трубы
Производитель
Компания Quick-ТЕСН Масhinегу Со., Ltd была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
Тайвань
