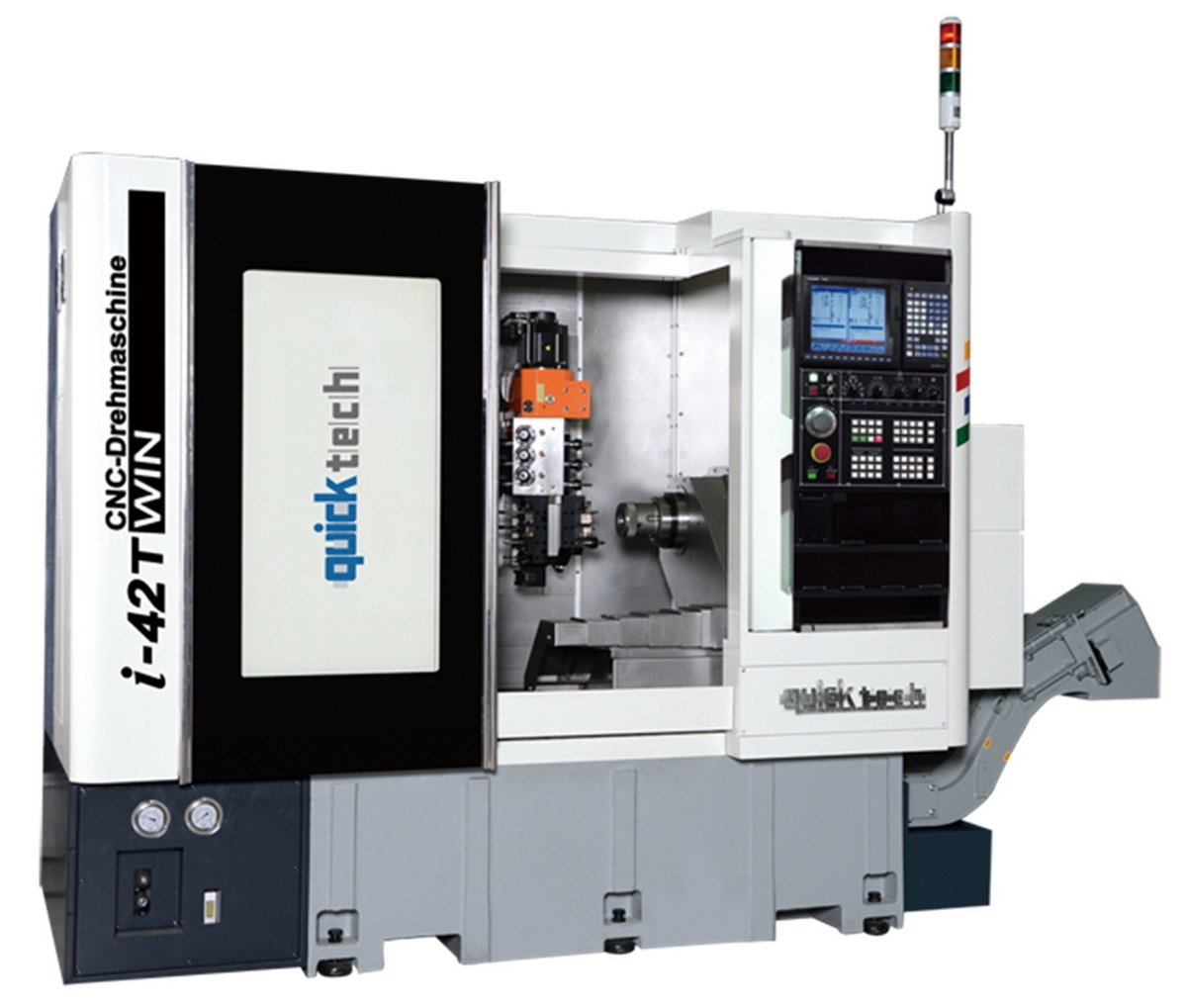

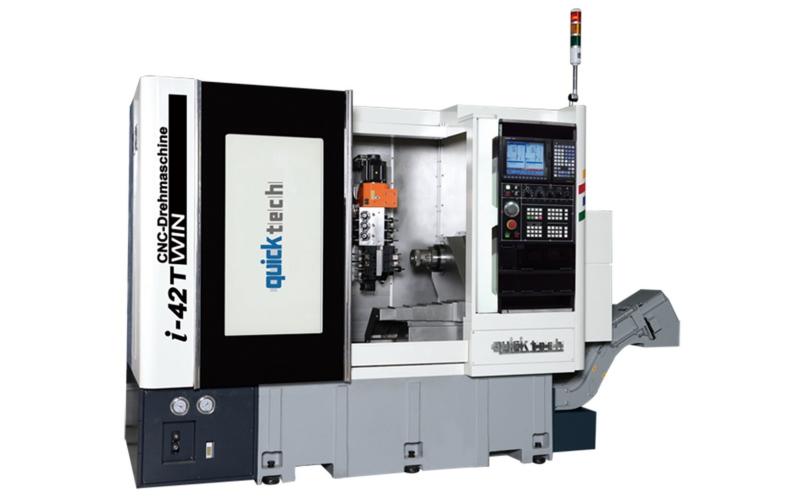

Многофункциональный обрабатывающий центр с ЧПУ
Quick-TECH I-42 Twin

Токарное
оборудование
Quick-TECH I-42 Twin
Quick-TECH I-42 Twin
Quick-TECH I-42 Twin

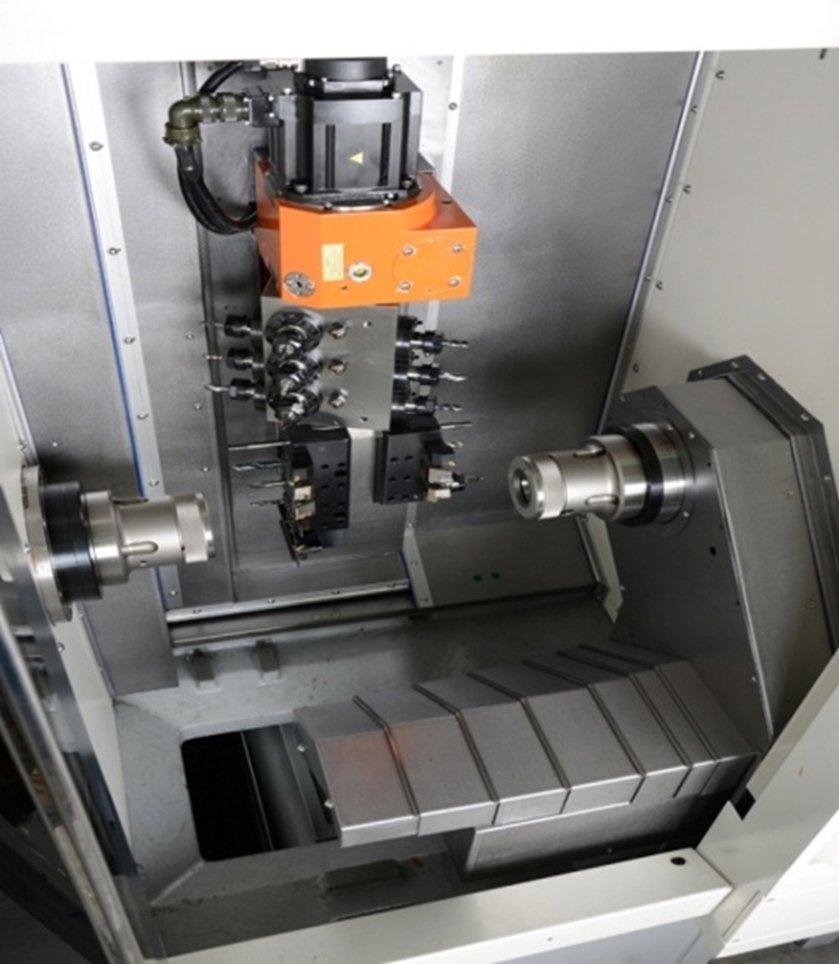

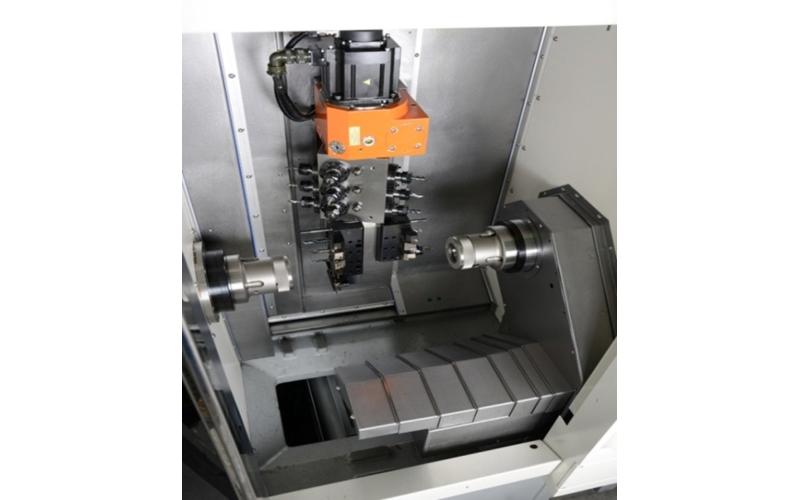

Многофункциональный станок I-42 TWIN сочетает в себе универсальность и высокую производительность для сложных комплексных токарно-фрезерных работ. Модель содержит 30 инструментов для радиальной, осевой и контурной обработки, а также управляемый мощной осью B фрезерный инструмент, позволяющий осуществлять одновременную эффективную обработку сложных деталей.

Лизинг и кредит

Технические
характеристики

Характеристики
Система ЧПУ Mitsubishi M70
Основные размеры обработки
Максимальный диаметр обработки прутка, мм 42
Максимальная обрабатываемая длина, мм 300
Основной шпиндель
Фланец шпинделя, тип А2-5 (А2-6)
Диаметр патрона, мм KK5-173E42B
Отверстие в шпинделе, мм 44
Частота вращения шпинделя, об/мин 3000
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Противошпиндель
Фланец шпинделя, тип А2-5
Диаметр патрона, мм KK5-173E42B
Отверстие в шпинделе, мм 30
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя (пост.), кВт 3,7

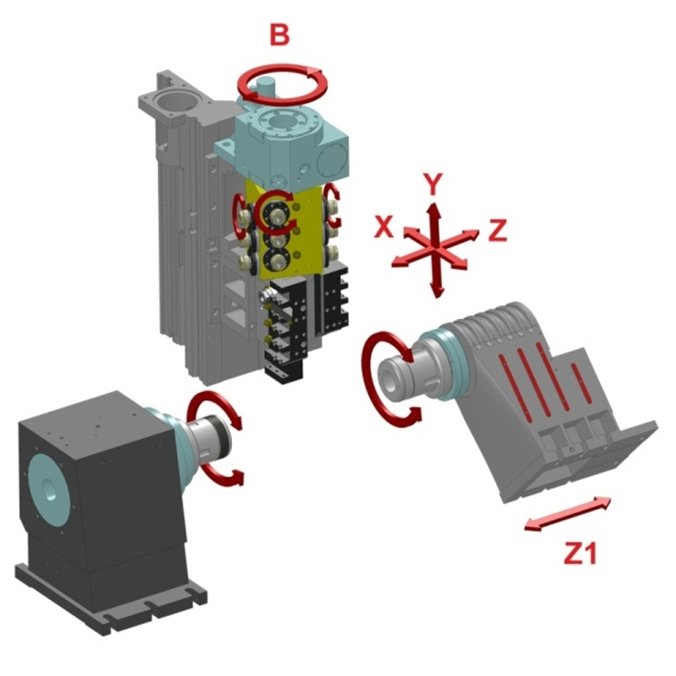

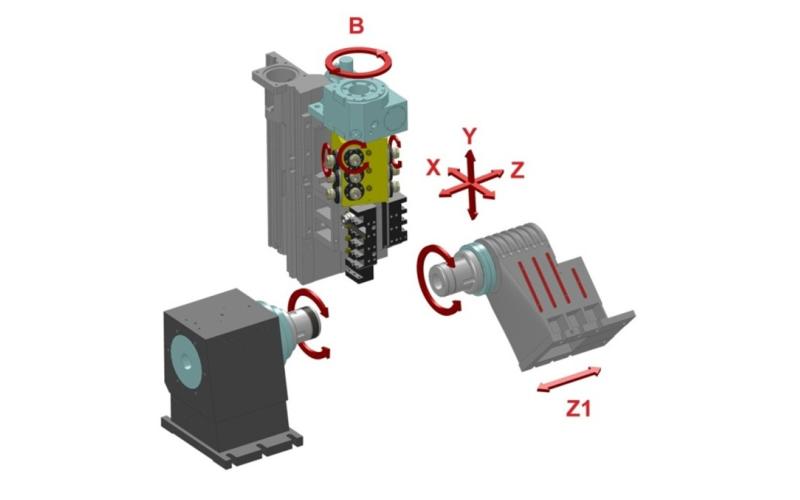

Перемещения
Z-ось, мм 300
Z1-ось, мм 450
X-ось, мм 150
Y-ось, мм 415
B–ось (опция) , град 360
Инструмент
Количество радиального токарного инструмента на основной шпиндель, шт
Количество осевого инструмента на основной шпиндель, шт 4
Приводной инструмент, шт 9
Сечение державки радиального инструмента, мм 20×20
Сечение державки осевого инструмента, мм ER20
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 1 (1,5)
Размер державки приводного инструмента, мм ER20
Время смены инструмента, сек 0,3
Общие данные
Размеры станка, м 3,5×1,8×1,9
Вес, кг 3800
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм100
Максимальная обрабатываемая длина, мм300
Макс. Ø обработки, мм100
Макс. длина обработки, мм300
Макс. Ø прутка, мм42

Комплектация

Стандартная комплектация
Mitsubishi M70
8,4" LCD монитор
Гидравлический цилиндр и цанговый патрон для основного и противошпинделя
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Тележка для уборки стружки
Комплект цанг ER-20
Улавливатель готовых деталей
Конвейер готовых деталей
Интерфейс устройства подачи прутка
Пневматическое устройство выталкивателя прутка из противошпинделя
Опциональные комплектующие
Сервоприводная В-ось
Цанговый патрон под пруток 60 мм
Мощность основного привода 11 кВт
Увеличение максимальной скорости вращения шпинделя до 6000 об/мин

Видеоматериалы

Производитель

Компания Quick-ТЕСН Масhinегу Со., Ltd была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
