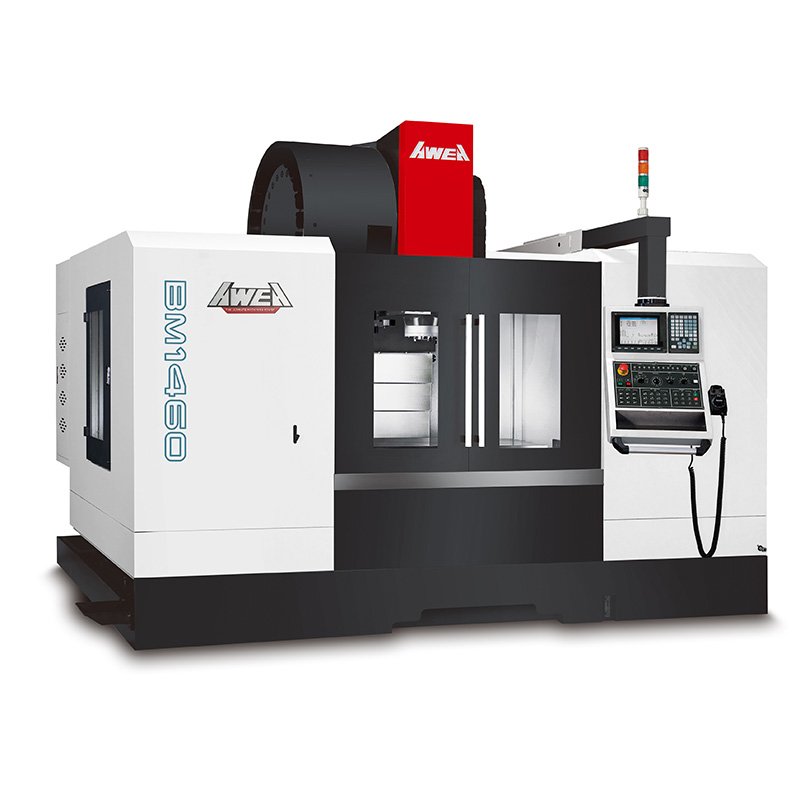

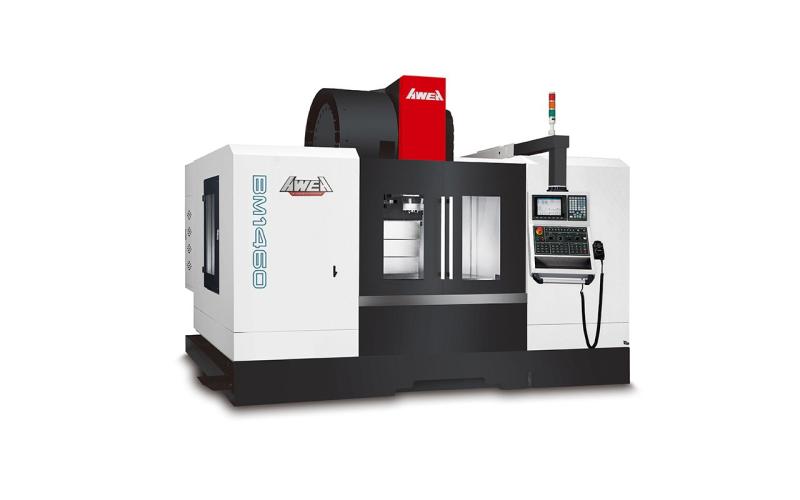

Вертикально-фрезерный обрабатывающий центр с ЧПУ
AWEA BM-1460
Фрезерное оборудование
Вертикально-фрезерный обрабатывающий центр повышенной жесткости BM-1460. Предназначен для выполнения общемашиностроительных и силовых видов обработки. В конструкции применяются направляющие скольжения, а также мощный высокомоментный шпиндель.
Технические
характеристики
Станки данной серии хорошо показывают себя при силовой обработке.
Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения.
Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.
Стол
| Габаритные размеры, мм | 1500×650 |
| Нагрузка на стол, кг | 1400 |
Шпиндельный узел
| Тип привода | ременный |
| Мощность (пост./30 мин.), кВт | 7,5/11 |
| Скорость вращения шпинделя, об/мин | 8000 |
| Конус шпинделя | BT40 |
Скорость подач
| Скорость холостого хода по осям X и Y, м/мин | 24 |
| Скорость холостого хода по оси Z, м/мин | 20 |
| Рабочая подача на все оси, м/мин | 15 |
Инструментальный магазин
| Тип исполнения | барабан |
| Количество позиций, шт | 24 |
| Устройство смены инструмента | рука–манипулятор |
| Макс. диаметр инструмента/через одно гнездо, мм | 80/150 |
| Макс. длина инструмента, мм | 250 |
| Макс. вес инструмента, кг | 7 |
Прочие данные
| Система ЧПУ | FANUC 0i-M |
| Тип направляющих | скольжения |
| Вес станка, кг | 8000 |
| Электропотребление, кВА | 25 |
Рабочая зона
| Высота от поверхности стола до торца шпинделя, мм | 125~725 |
| Расстояние от оси вращения шпинделя до колонны, мм | 680 |
Основные размеры обработки
| Перемещение по оси X, мм | 1400 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 600 |
| Тип направляющих | Скольжения |
Комплектация
Стандартная комплектация
цельнолитая чугунная станина;
направляющие скольжения;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BT, CAT или DIN 40; 8000 об/мин; 7,5/11 кВт; ременный привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 24 позиции;
устройство для уборки стружки шнекового типа с тележкой для стружки;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
скорость вращения стандартного шпинделя 10000 об/мин;
шпиндель с прямым приводом: от 10000 до 15000 об/мин; от 5,5/7,5 до 15/18,5 кВт;
шпиндель с приводом через двухступенчатый редуктор: 6000 или 8000 об/мин; от 7,5/11 до 15/18,5 кВт;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 30/32/36/40/60 позиций;
увеличение высоты колонны на 100/200 мм;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на MITSUBISHI M80 (M800);
замена системы ЧПУ на SIEMENS 828D (840D);
замена системы ЧПУ на HEIDENHAIN i530;
модуль Manual Guide для системы ЧПУ FANUC;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе;
установка оптических линеек HEIDENHAIN на оси X/Y/Z
Получаемые изделия
Газтрубка
Корпус
Корпус
Кронштейн
Кронштейн
Крышка
Лопатка
Плита штампа
Ползун
Поршень
Радиатор
Тестовая деталь
Тестовая деталь
Шнек
Шнек
