Портально-фрезерный обрабатывающий центр с ЧПУ AWEA VP-1612

Name: Портально-фрезерный обрабатывающий центр с ЧПУ AWEA VP-1612
Brand: AWEA
Rating: 5 (140 reviews)

Вертикально-фрезерный обрабатывающий центр портального типа с неподвижной колонной

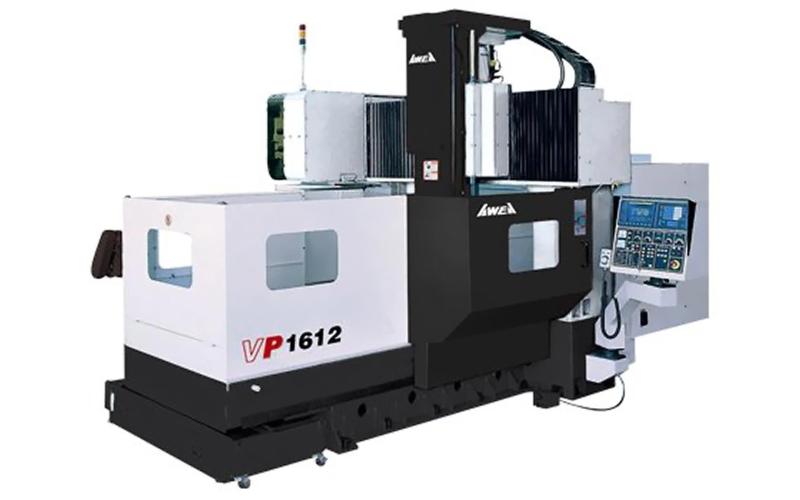

Портально-фрезерный обрабатывающий центр с ЧПУ AWEA VP-1612 Портально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA VP-1612

Портальные станки данной серии обладают высокой точностью, хорошей производительностью и широким выбором типоразмеров рабочей зоны от 1,6 до 5 метров.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Стол

Габаритные размеры, мм	1600×1100
Нагрузка на стол, кг	3000

Шпиндельный узел

Тип привода	двухступенчатый зубчатый редуктор
Мощность (пост./30 мин.), кВт	11/15
Скорость вращения шпинделя, об/мин	6000
Конус шпинделя	BT50

Скорость подач

Скорость холостого хода по осям X и Y, м/мин	24
Скорость холостого хода по оси Z, м/мин	20
Рабочая подача на все оси, м/мин	12

Инструментальный магазин

Тип исполнения	цепной
Количество позиций, шт	32
Устройство смены инструмента	рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм	125/229
Макс. длина инструмента, мм	350
Макс. вес инструмента, кг	15

Прочие данные

Система ЧПУ	FANUC 31i-M
Тип направляющих	качения
Вес станка, кг	16000
Электропотребление, кВА	40

Рабочая зона

Высота от поверхности стола до торца шпинделя, мм	200~960
Расстояние между колоннами, мм	1300

Основные размеры обработки

Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	1200
Перемещение по оси Z, мм	760
Тип направляющих	Качения

Комплектация AWEA VP-1612

Стандартная комплектация

цельнолитая чугунная станина;

направляющие качения по осям X и Y, а по оси Z - скольжения;

система ЧПУ FANUC 31i-M с модулями Manual Guide и iConsole;

дополнительный пульт с маховиком для управления станком;

Ethernet, RS-232 и USB порты;

функция жесткого нарезания резьбы;

шпиндель с приводом через двухступенчатый зубчатый редуктор: BT, CAT или DIN 50; 6000 об/мин; 11/15 кВт;

система масляной термостабилизации шпинделя;

система автоматической смазки;

система подачи СОЖ;

инструментальный магазин Цепного типа на 32 позиции;

2 боковых устройства для уборки стружки шнекового типа и конвейер с тележкой для стружки;

полное кабинетное ограждение рабочей зоны;

освещение рабочей зоны;

трехцветная сигнальная лампа;

теплообменник для электрического шкафа;

набор инструмента для установки и обслуживания станка;

опоры и нивелировочные болты;

трансформатор (380В/440В, 3 фазы);

защита направляющих и ШВП на 3 оси;

пистолеты для СОЖ и сжатого воздуха;

документация к станку и на систему ЧПУ на английском и русском языках

Опциональные комплектующие

шпиндель с прямым приводом: от 8000 до 15000 об/мин; от 15/18,5 до 22/26 кВт;

установка оптических линеек HEIDENHAIN на оси X/Y/Z;

система подачи СОЖ через шпиндель от 20 до 70 Бар;

инструментальный магазин на 40/60 позиций;

отделитель масла от СОЖ;

система очистки и ионизации СОЖ;

замена направляющих на THK (Япония);

кондиционер для электрошкафа;

замена системы ЧПУ на MITSUBISHI M800;

замена системы ЧПУ на SIEMENS 840D;

замена системы ЧПУ на HEIDENHAIN i530;

подготовка станка к подключению поворотного или наклонно-поворотного стола;

подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);

устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Кронштейн

Лопатка

Поршень

Радиатор

Тестовая деталь

Видеоматериалы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Тайвань

Что нужно знать о AWEA?

Сервисное обслуживание
AWEA VP-1612

Гарантийное обслуживание станка AWEA VP-1612

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
