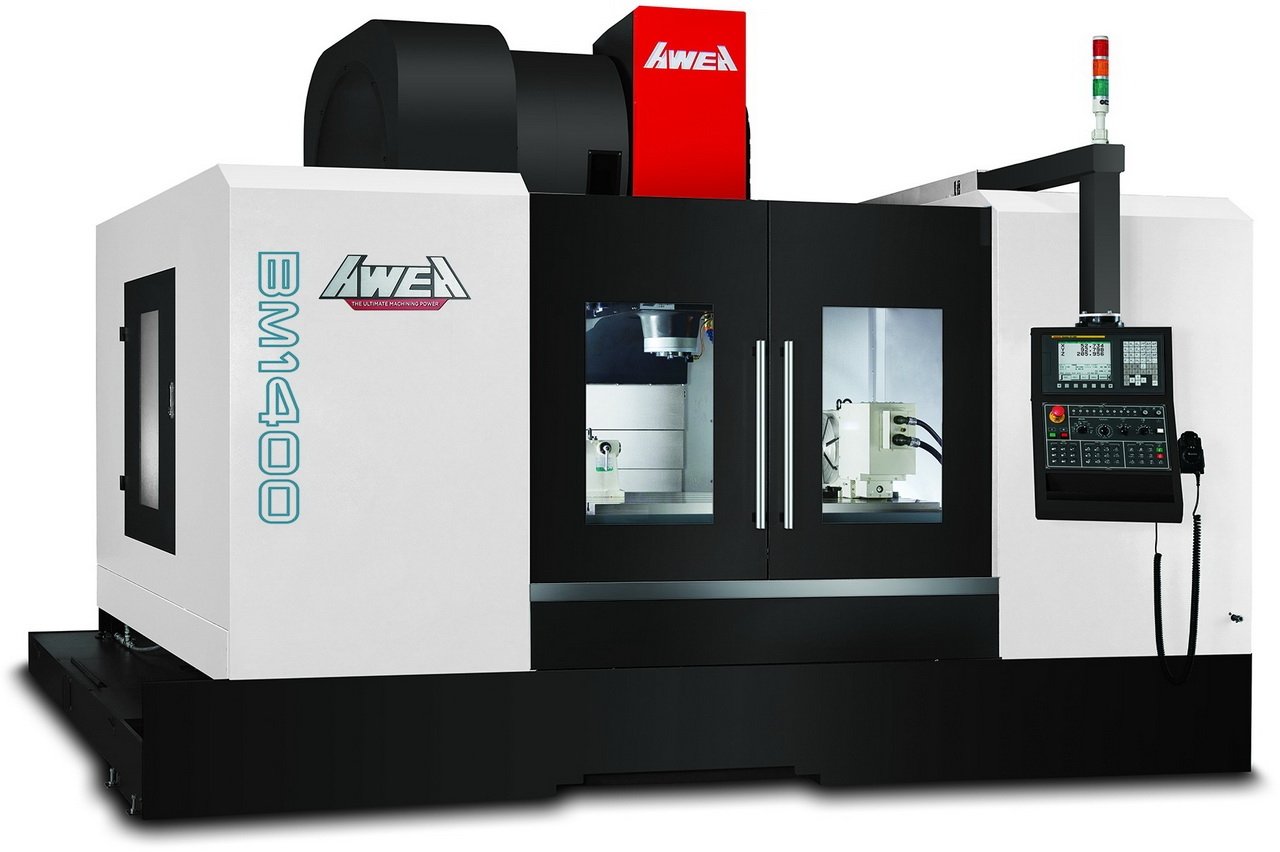

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA BM-1400

Вертикально-фрезерный обрабатывающий центр повышенной жесткости BM-1400. Станок предназначен для силовой обработки деталей. Перемещение по всем трем осям происходит по широким термически сбалансированным направляющим скольжения.

Лизинг и кредит

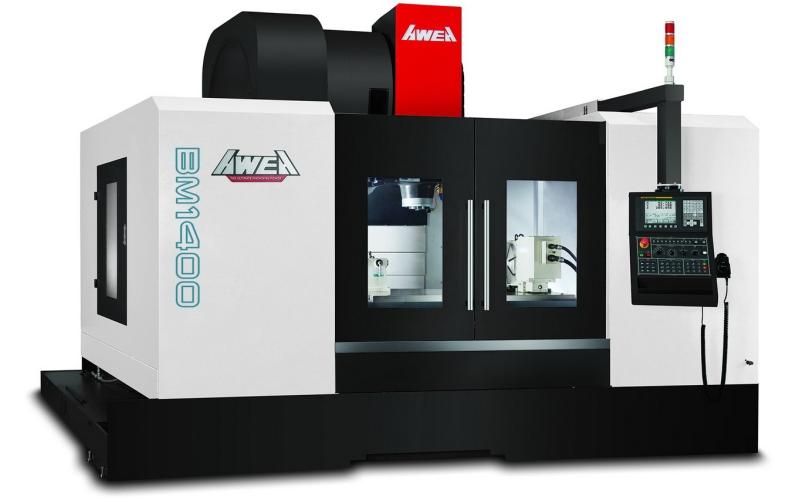

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA BM-1400 Вертикально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA BM-1400

Станки данной серии хорошо показывают себя при силовой обработке.

Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 1500×800
Нагрузка на стол, кг 1800
Шпиндельный узел
Тип привода ременный
Мощность (пост./30 мин.), кВт 11/15
Скорость вращения шпинделя, об/мин 6000
Конус шпинделя BT50
Скорость подач
Скорость холостого хода по осям X и Y, м/мин 20
Скорость холостого хода по оси Z, м/мин 18
Рабочая подача на все оси, м/мин 8
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 110/200
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 15
Прочие данные
Система ЧПУ FANUC 0i-M
Тип направляющих скольжения
Вес станка, кг 13000
Электропотребление, кВА 35
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 200~900
Расстояние от оси вращения шпинделя до колонны, мм 900
Основные размеры обработки
Перемещение по оси X, мм1400
Перемещение по оси Y, мм800
Перемещение по оси Z, мм700
Тип направляющихСкольжения

Комплектация AWEA BM-1400

Стандартная комплектация
цельнолитая чугунная станина;
направляющие скольжения;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BT, CAT или DIN 50; 6000 об/мин; 11/15 кВт; ременный привод;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 24 позиции;
2 боковых и 1 фронтальное устройства для уборки стружки шнекового типа с тележкой для стружки;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
шпиндель с прямым приводом: от 8000 до 12000 об/мин; от 7,5/11 до 22/26 кВт;
шпиндель с приводом через двухступенчатый редуктор: 6000 об/мин; от 11/15 до 22/26 кВт;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 30/32/36/40/60 позиций;
увеличение высоты колонны на 100/200 мм;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;
замена системы ЧПУ на FANUC 31i-MB;
замена системы ЧПУ на MITSUBISHI M80 (M800);
замена системы ЧПУ на SIEMENS 828D (840D);
замена системы ЧПУ на HEIDENHAIN i530;
модуль Manual Guide для системы ЧПУ FANUC;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе;
установка оптических линеек HEIDENHAIN на оси X/Y/Z

Получаемые изделия

Изделие «Газтрубка» выполненное на оборудовании AWEA BM-1400
Газтрубка
Изделие «Корпус» выполненное на оборудовании AWEA BM-1400
Корпус
Изделие «Корпус» выполненное на оборудовании AWEA BM-1400
Корпус
Изделие «Кронштейн» выполненное на оборудовании AWEA BM-1400
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании AWEA BM-1400
Кронштейн
Изделие «Крышка» выполненное на оборудовании AWEA BM-1400
Крышка
Изделие «Лопатка» выполненное на оборудовании AWEA BM-1400
Лопатка
Изделие «Плита штампа» выполненное на оборудовании AWEA BM-1400
Плита штампа
Изделие «Ползун» выполненное на оборудовании AWEA BM-1400
Ползун
Изделие «Поршень» выполненное на оборудовании AWEA BM-1400
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA BM-1400
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA BM-1400
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA BM-1400
Тестовая деталь
Изделие «Шнек» выполненное на оборудовании AWEA BM-1400
Шнек
Изделие «Шнек» выполненное на оборудовании AWEA BM-1400
Шнек

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Сервисное обслуживание
AWEA BM-1400

Гарантийное обслуживание станка AWEA BM-1400

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
