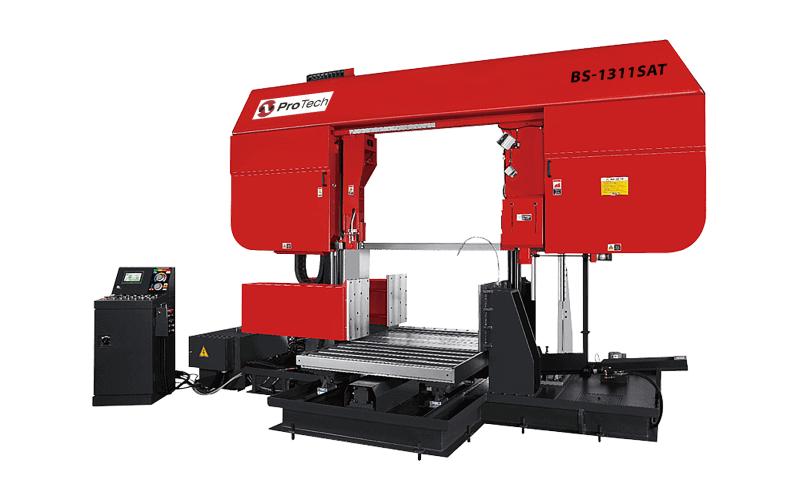

Полуавтоматический ленточнопильный станок колонного типа
ProTech BS-1311SAT

Ленточнопильное оборудование
ProTech BS-1311SAT

Модель ProTech BS-1311SAT применяется для пиления круглых заготовок большого диаметра до 1100 мм, прямоугольных заготовок с большой площадью сечения. Перемещение пильной рамы осуществляется по двум колоннам — линейным направляющим. Данная конструкция минимизирует вибрации при пилении, что позволяет резать заготовки на больших скоростях, не теряя перпендикулярность реза, а также увеличивает стойкость полотна в сравнении со станками маятникого типа.

Лизинг и кредит

Технические
характеристики


Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления.

Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие рамы по окончанию резания, работу тисков и их регулировку усилия. Подвижный моторизованный стол панцирного типа подаёт заготовку в зону резания. Данный стол перемещается на линейных направляющих при помощи гидроцилиндра.

Скорость движения полотна регулируется в диапазоне 20–85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону. Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 градусов к обрабатываемой заготовке.

Характеристики
Режим работы станка  полуавтоматический
Тиски гидравлические
Регулировка подачи гидроцилиндр
Регулировка скорости инвертор
Максимальные размеры заготовки круг, мм 1100
Максимальные размеры заготовки квадрат, мм 1100×1300
Скорость полотна, м/мин. 20 ~ 85
Мощность двигателя Привод полотна, кВт 11,2
Мощность двигателя Гидронасос, кВт 3,7
Мощность двигателя Насос охлаждения, кВт 0,2
Длина стола, мм 620
Емкость бака СОЖ, л 160
Емкость бака гидравлического масла, л 90
Размер полотна, мм 11000×80×1,6
Натяжение полотна Гидравлическое
Вес, кг 11300/12100
Габариты (ДхШхВ), мм 4750×2250×3075

Комплектация

Стандартная комплектация
Детектор хода и разрыва полотна
Автоматическая гидравлическая система натяжения полотна
Щетка с механическим приводом для очистки полотна
Шланг очистки машины с системой подвода смазочно-охлаждающей жидкости
Двухколонная система подачи пильной рамы
Редуктор геликоидального типа с высоким крутящим моментом
Автоматическая система возврата пильной рамы с возможностью контроля высоты ее поднятия
Световой проектор для индикации линии распила
Стабилизаторы полотна (правый / левый) с подшипниками и твердосплавными направляющими с гидравлическим зажимом
Ролик с гидроподъемом и ручной подачей заготовки в зону реза
Кронштейн левого стабилизатора полотна с гидроприводом и гидравлическим замком
Автоматический транспортер для уборки стружки
Плавная регулировка скорости полотна (инвертер) с цифровым отображением текущей скорости (тахометр)
Набор инструмента (включая две запасные щётки для очистки полотна)
Биметаллическое ленточное полотно
Инструкция по эксплуатации на русском языке
Контроль глубины пропила (ручная настройка – концевой выключатель + линейка)
Двухуровневая регулировка скорости подачи пильной рамы (грубо / точно)
Подающий стол
Опциональные комплектующие
Рольганг неприводной / приводной
Концентрат ВИТТОЛ-100 20 л
Лазерный указатель линии реза
Регулировка давления тисков
Датчик увода полотна (датчик УП)

Получаемые изделия

Двутавровая балка
Двутавровая балка
Латунный пруток
Латунный пруток
Медный пруток
Медный пруток
Поковка
Поковка
Трубы
Трубы
Уголок
Уголок
Швеллер
Швеллер

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное
обслуживание

Гарантийное обслуживание станка ProTech BS-1311SAT

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
