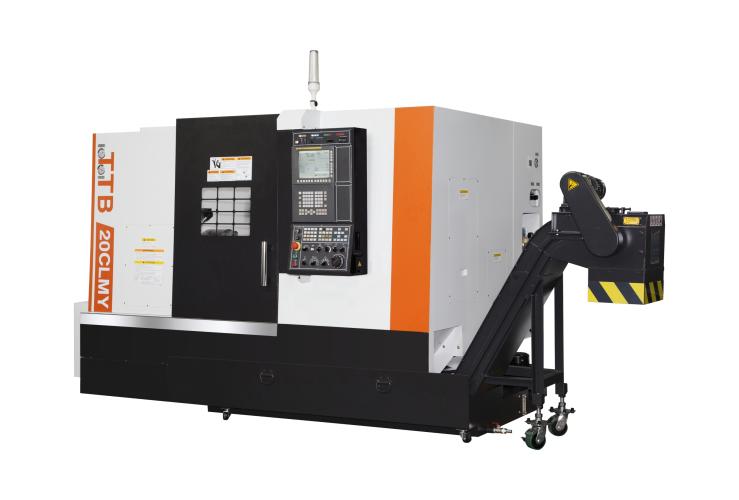

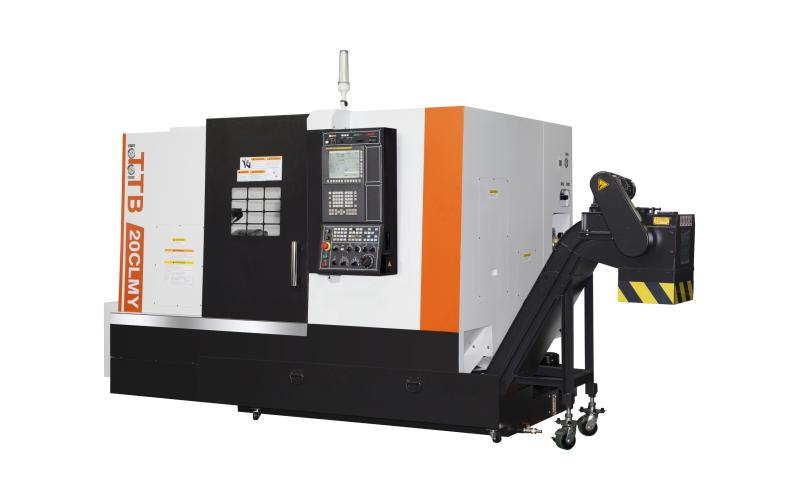

Токарный станок с чпу
TMT TTB-20CLM

Токарное оборудование
TMT TTB-20CLM

Токарный станок с ЧПУ TTB-20СLM с углом наклона станины 30°. Предназначен для точения заготовок из металла с максимальным диаметром обработки 400 мм и максимальной длиной 500 мм. Конструктивная особенность модели обеспечивает эффективное удаление стружки из зоны реза, позволяет выдерживать высокие нагрузки.


Лизинг и кредит

Технические
характеристики

Станок оснащен широкими направляющими скольжения, которые имеют большую жесткость и выдерживают большие поперечные нагрузки. В базовой комплектации модель TTB-20CLM оснащается гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли минимизируют вибрацию в процессе обработки.

Характеристики
Система ЧПУ FANUC 0i-TF
Габариты рабочей зоны
Макс. диаметр над станиной, мм 560
Макс. диаметр над суппортом, мм 400
Макс обрабатываемый диаметр, мм 400
Макс. обрабатываемая длина, мм 500
Главный шпиндель
Тип передачи вращения ременный
Фланец шпинделя А2-8
Диаметр патрона, дюйм 10
Диаметр отверстия в шпинделе, мм 92
Макс. диаметр прутка, мм 75
Частота вращения шпинделя, об/мин 3 500
Мощность <пост/30 мин>, кВт 15/18,5
Задняя бабка
Диаметр пиноли, мм 85
Ход пиноли, мм 80
Конус 5
Перемещения
По оси Z, мм 560
По оси X, мм 200 + 30
Подачи
Скорость холостого хода по осям Х и Z, м/мин 20
Рабочая подача по осям Х и Z, м/мин 10
Мощность осевых сервомоторов, кВт 3
Револьверная голова
Способ вращения барабана сервоприводной
Способ фиксации револьвера гидравлический тормоз
Количество инструмента / из них приводные (позиций) 12 / 12
Сечение державки под токарные резцы, мм 25×25
Сечение державки осевого инструмента, мм 40
Частота вращения приводного инструмента, об/мин 4 000
Мощность приводного инструмента<пост/30 мин>, кВт 2,2 / 3,7
Дискретность оси С, градус 0,001
Точность
Позиционирование ±0,005
Повторяемость ±0,003
Основные параметры
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Макс. Ø обработки, мм400
Макс. длина обработки, мм500
Макс. Ø прутка, мм75
Тип направляющихКачения

Комплектация

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Защита для направляющих и ШВП
Широкие направляющие скольжения
Система FANUC 0i-TF Plus с монитором диагональю 10,4 дюйма
Разъемы: RS-232, USB, Ethernet, CF-card
Модуль упрощенного диалогового программирования ManualGuidei
Главный шпиндель с ременным типом привода с сервомотором мощностью 15/18,5 кВт
Гидростанция
Гидравлический цилиндр и трехкулачковый гидравлический патрон диаметром 10 дюймов
Педаль управления патроном
Револьверная голова на 12 инструментальных позицийSauterBMT-55 (Германия)
Опциональные комплектующие
Пистолеты для СОЖ и сжатого воздуха
Улавливатель готовых деталей
Интерфейс для подключения барфидера
Приводной блок прямой 0о
Приводной блок угловой 90о

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
