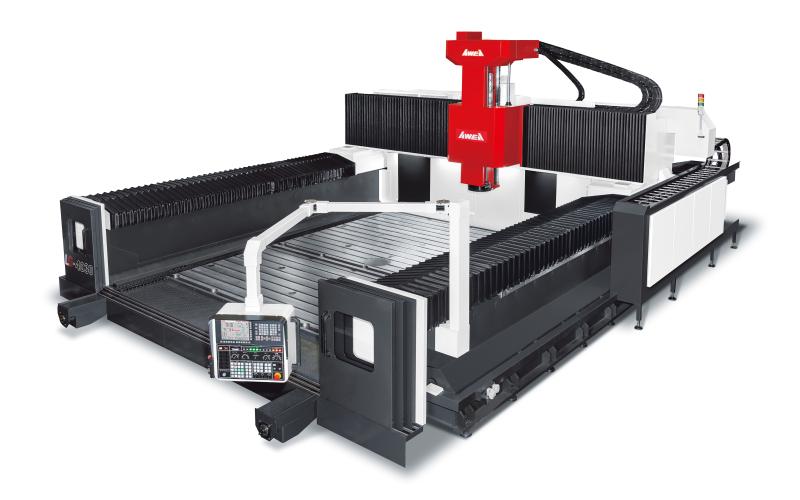

Вертикально-фрезерный обрабатывающий центр портального типа с неподвижным столом
Распечатать

Технические
характеристики

Портальные станки данной серии обладают высокой точностью, хорошей производительностью и широким выбором типоразмеров рабочей зоны от 4 до 20 метров в длину и от 3 до 7 метров в ширину.

Конструкция станка с неподвижным столом обладает более высокой грузоподъемностью, а также позволяет сэкономить занимаемую в цеху площадь.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 4000×2800
Нагрузка на стол, кг/м2 2500
Шпиндельный узел
Тип привода двухступенчатый зубчатый редуктор
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения шпинделя, об/мин 4000
Конус шпинделя BT50
Скорость подач
Скорость холостого хода по оси X, м/мин 12
Скорость холостого хода по оси Y, м/мин 15
Скорость холостого хода по оси Z, м/мин 10
Рабочая подача на все оси, м/мин 10
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 32
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 127/215
Макс. длина инструмента, мм 350
Макс. вес инструмента, кг 20
Прочие данные
Система ЧПУ FANUC 31i-M
Электропотребление, кВА 80
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 200~1200
Расстояние между колоннами, мм 3800
Основные размеры обработки
Перемещение по оси X, мм4000
Перемещение по оси Y, мм3000
Перемещение по оси Z, мм1000
Тип направляющихКачения

Комплектация

Стандартная комплектация
цельнолитая чугунная станина;
роликовые направляющие качения;
оптические линейки HEIDENHAIN на оси X;
система ЧПУ FANUC 31i-M с модулями Manual Guide и iConsole;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель с приводом через двухступенчатый зубчатый редуктор: BT50; 4000 об/мин; 22/26 кВт;
система масляной термостабилизации шпинделя;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин на 32 позиции;
2 боковых транспортера для стружки шнекового типа и конвейер с тележкой для уборки стружки;
полное кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
защита направляющих и ШВП на 3 оси;
пистолеты для СОЖ и сжатого воздуха;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
стандартный шпиндель 5000 или 6000 об/мин;
шпиндель с приводом мотор-шпиндель: 6000 или 8000 об/мин; 22/26 кВт;
система подачи СОЖ через шпиндель от 20 до 70 Бар;
инструментальный магазин на 40/60 позиций;
отделитель масла от СОЖ;
система очистки и ионизации СОЖ;
замена направляющих на THK (Япония);
кондиционер для электрошкафа;
замена системы ЧПУ на MITSUBISHI M800;
замена системы ЧПУ на SIEMENS 840D;
замена системы ЧПУ на HEIDENHAIN i530;
подготовка станка к подключению поворотного или наклонно-поворотного стола;
подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе;
подбор удлиненной, угловой или универсальной головы на шпиндель.

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
