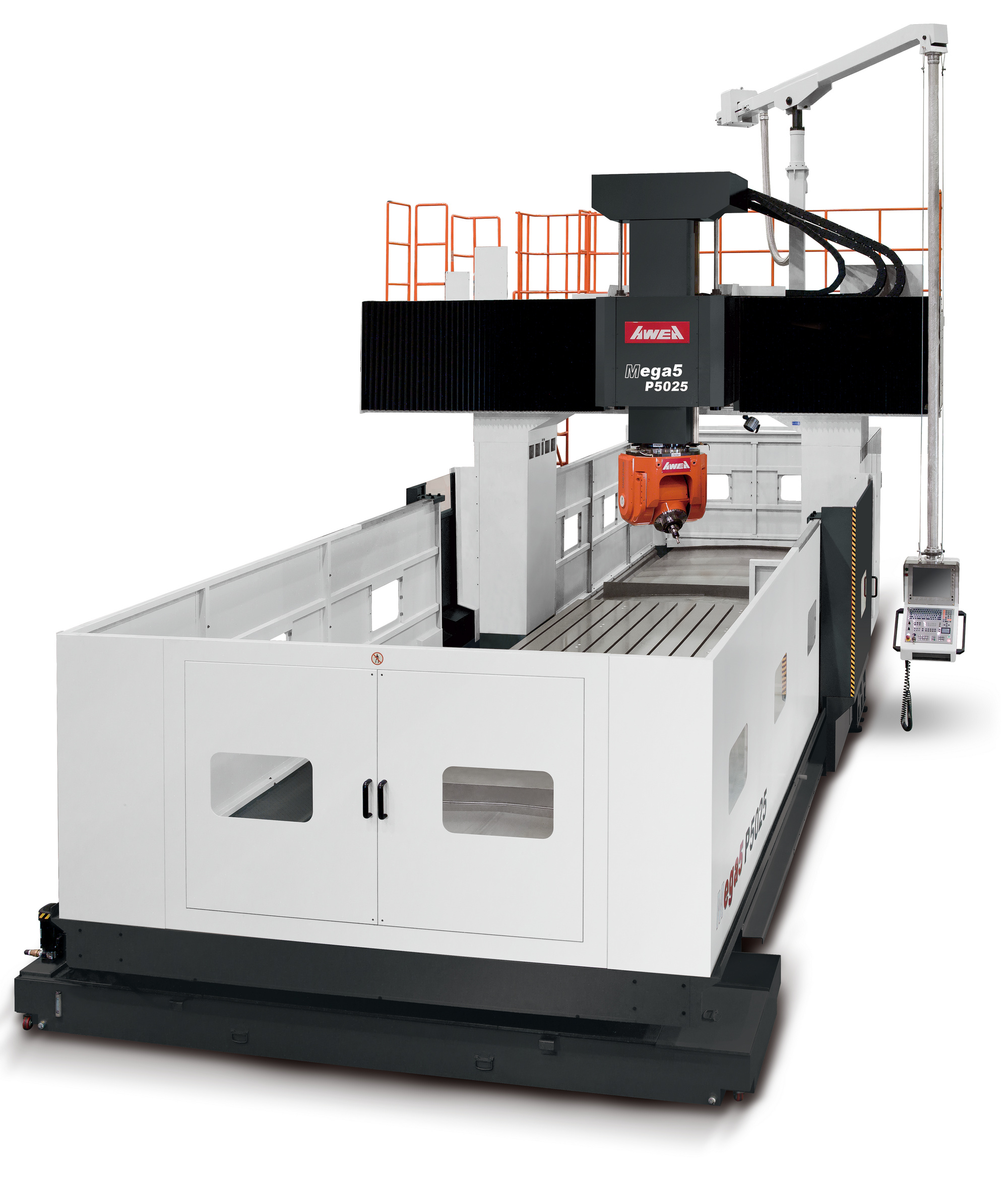

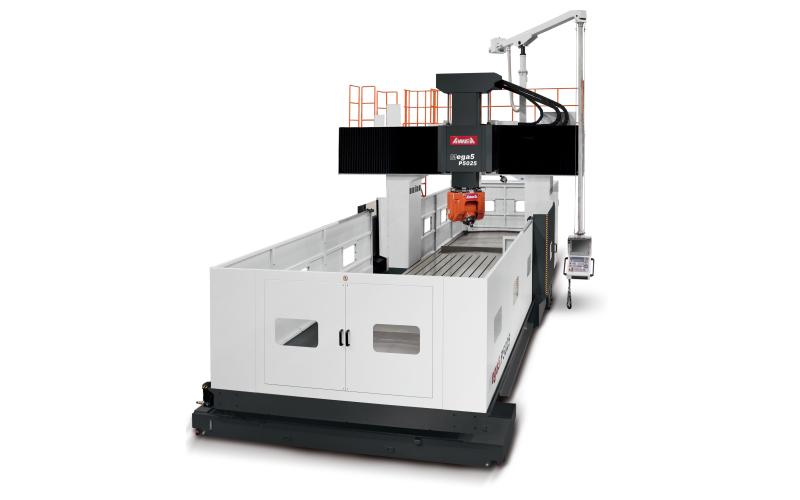

MEGA 5 P4025

AWEA MEGA 5 P4025
AWEA MEGA 5 P4025
Распечатать

Технические
характеристики

Портальный тип конструкции станков AWEA MEGA5 обеспечивает высокую стабильность и оптимальную динамику работы. Объединение портального типа конструкции со значительной мощностью 2-осевой головы делает станок максимально производительным и эффективным для пятиосевой обработки.

Характеристики
Перемещение по оси X, мм 4000
Перемещение по оси Y, мм 3200 (вертикально) 2500 (горизонтально)
Перемещение по оси Z, мм 1000 (1200)
Расстояние между колоннами, мм 2700
Расстояние между фланцем шпинделя и столом, мм 200 – 1200
Размер стола, мм 4020×2400
Макс. нагрузка на стол, кг 15000
Мощность шпинделя (пост./30 мин.), кВт 40/50
Макс. скорость вращения шпинделя, об/мин 12000
Конус шпинделя HSK-A100
Скорость холостого хода по X/Y/Z, мм/мин 15000/15000/10000
Скорость рабочих ходов 1 – 10000
Количество инструмента в магазине, шт. 40
Макс. диаметр инструмента/в соседних позициях, мм 140/180
Макс. длина инструмента, мм 350
Макс.вес инструмента, мм 15
Точность позиционирования (JIS B 6338), мм ±0,010/полное перемещение
Точность позиционирования (VDI 3441), мм P=0,025/полное перемещение
Повторяемость (JIS B 6338), мм ±0,003
Повторяемость (VDI 3441), мм Ps=0,018
Требования по пневматике, кг/см² 5-8 (5)
Объем бака СОЖ, литр 750
Объем бака масла, литр 6
Объем бака гидросистемы, литр 150
Потребление электроэнергии, KVA 170/100
Габаритные размеры (длина/ширина/высота), мм 10580/6500/5780
Вес станка, кг 44000
Основные параметры
Наличие ЧПУда
Расположение шпинделяВертикальный
Основные размеры обработки
Перемещение по оси X, мм4000
Перемещение по оси Y, мм3200
Перемещение по оси Z, мм1000
Количество управляемых осей5
Тип направляющихКачения

Комплектация

Стандартная комплектация
СЧПУ HEIDENHAIN iTNC530 HSCI + монитор 15" color TFT LCD
HSK-A100 конус шпинделя
Шпиндель встроенный 12000 об/мин
Мощность шпинделя 50 кВт
Автоматический магазин инструмента на 40 позиций цепного типа
Система охлаждения шпинделя
Оптические линейки по осям X/Y/Z
Два конвейера стружки шнекового типа
Конвейер для стружки пластинчатого типа с тележкой
Панель оператора с верхним креплением
Полное ограждение от разбрызгивания СОЖ (без верхнего покрытия)
Трансформатор
Централизованная система автоматической смазки станка
Система подачи СОЖ с помпой и баком для СОЖ
Электрический шкаф с кондиционером
Ручной переносной пульт управления
Пистолет для СОЖ
Пистолет для сжатого воздуха
Документация на русском языке
Опциональные комплектующие
Шпиндель встроенный 24000 об/мин, HSK A63, 42 кВт
Renishaw TS-27R
Renishaw NC-4
Renishaw RMP-60
Подача СОЖ через шпиндель давление 20 бар с фильтром и дополнительным баком на 1000 литров ( только для вертикального шпинделя)
Увеличение перемещения по оси Z=1200 мм
Кондиционер для электрошкафа
Кондиционер для гидравлической системы
Кондиционер для системы

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
