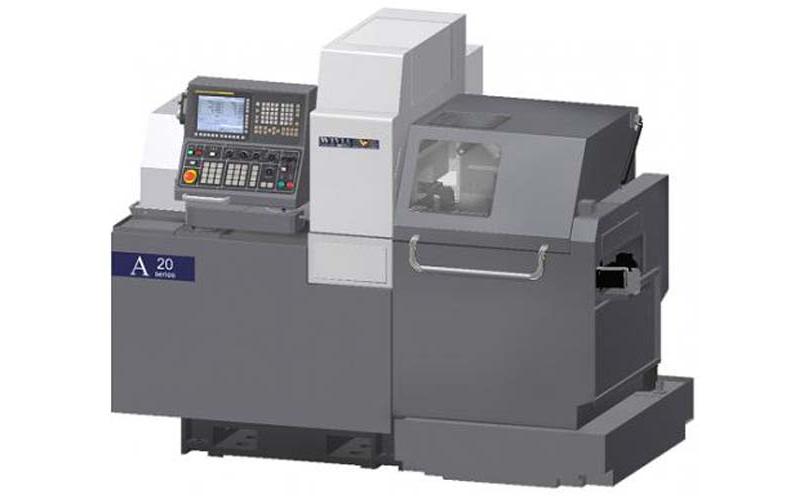

Автомат продольного точения с ЧПУ WIVIA А-12/А-20

Модель А-12/ А-20 представляет собой малогабаритный высокоскоростной автомат продольного точения швейцарского типа. Имеет люнетный узел, что позволяет обрабатывать длинные детали.

Лизинг и кредит
WIVIA А-12/А-20 Автомат продольного точения с ЧПУ

Технические характеристики
WIVIA А-12/А-20

Характеристики
Система ЧПУ FANUC 0i-TF PLUS
Макс. обрабатываемый диаметр, мм 12/20
Макс. обрабатываемая длина без люнетной втулки, мм 30/50
Макс. обрабатываемая длина с вращающейся люнетной втулкой, мм 205
Макс. обрабатываемая длина с фиксированной люнетной втулкой, мм 240
Основной и противошпиндель (одинаковые)
Тип привода Мотор-шпиндель
Система охлаждения Воздушная
Тип зажима (главный и противошпиндель) Механический
Частота вращения (главный и противошпиндель), об/мин 11 000/10 000
Мощность (главный и противошпиндель), кВт 3,7
Дискретность позиционирования осей С1, С2, градус 0,001
Перемещения
Скорость холостого хода X1/X2/Z1/Z2//Y1, м/мин 35
Инструментальная система
6 позиций под инструмент для наружного точения, мм 12×12
4 позиции для осевого неподвижного инструмента (для обработки на главном и противошпинделе), мм 22
4 позиции для радиального приводного инструмента (2 ER16 + 2 ER11) (на главном шпинделе), об/мин 7 000/5 000
4 позиции для осевого инструмента на противошпинделе (2 приводные ER16 и 2 неподвижные Ø22 мм), об/мин 10 000
Мощность приводного инструмента, кВт 1
Прочие данные
Станина Цельнолитая
Направляющие Качения
Объём бака СОЖ, литры 180
Объём бачка смазки, литры 2
Потребность в пневматике, кг/см2 6
Габариты станка: Д×Ш×В, мм 2 325×1 197×1 795
Вес станка, кг 1 850

Комплектация WIVIA А-12/А-20

Стандартная комплектация
Цельнолитая чугунная станина
Роликовые направляющие качения
Кабинетное ограждение рабочей зоны
Система ЧПУ FANUC 0i-TF PLUS
Дополнительный пульт управления с маховиком
Модули упрощенного программирования со стойки ЧПУ
Контроль износа инструмента
Приводная (вращающаяся) люнетная втулка
Главный и противошпиндель с типом привода Мотор-шпиндель: 3,7 кВт; 10 000 об/мин
Инструментальная система согласно таблице с техническими характеристиками
Система механического зажима на главном и противошпинделе
Система воздушного охлаждения главного и противошпинделя
Пневматический выталкиватель деталей из противошпинделя
Улавливатель, конвейер и тележка для готовых деталей
Трехцветная сигнальная лампа
Освещение рабочей зоны
Конвейер и тележка для уборки стружки
Система подачи СОЖ
Датчик контроля потока СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Комплект инструмента для установки и обслуживания станка
Интерфейс для подключения устройства подачи прутка (барфидера)
Комплект опор для установки станка
Трансформатор
Документация к станку и системе ЧПУ
Упаковка станка для безопасной перевозки по морю
Опциональные комплектующие
Барфидер для прутка диаметром до 12 (или 20) мм и длиной до 3 м
Комплект желобов для поддержки прутка в барфидере для 1 диаметра прутка
Фиксированная люнетная втулка
Приводной блок на 3 позиции для осевого фрезерного инструмента (для обработки на главном шпинделе)
Дополнительный блок на 3 позиции для неподвижного инструмента (для обработки на главном шпинделе)
Блок для вихревого нарезания резьбы
Диск для вихревого нарезания резьбы на 6 позиций
Цанга для цангового патрона
Цанга для люнетной втулки
Цанга-толкатель для барфидера
Кондиционер для электрошкафа
Система охлаждения СОЖ

Получаемые изделия

Изделие «Гайка» выполненное на оборудовании WIVIA А-12/А-20
Гайка
Изделие «Гайка» выполненное на оборудовании WIVIA А-12/А-20
Гайка
Изделие «Деталь» выполненное на оборудовании WIVIA А-12/А-20
Деталь
Изделие «Дульный тормоз» выполненное на оборудовании WIVIA А-12/А-20
Дульный тормоз
Изделие «Игла» выполненное на оборудовании WIVIA А-12/А-20
Игла
Изделие «Изделие» выполненное на оборудовании WIVIA А-12/А-20
Изделие
Изделие «Корпус» выполненное на оборудовании WIVIA А-12/А-20
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA А-12/А-20
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA А-12/А-20
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA А-12/А-20
Корпус
Изделие «Основание» выполненное на оборудовании WIVIA А-12/А-20
Основание
Изделие «Ось» выполненное на оборудовании WIVIA А-12/А-20
Ось
Изделие «Ось» выполненное на оборудовании WIVIA А-12/А-20
Ось
Изделие «Разьем» выполненное на оборудовании WIVIA А-12/А-20
Разьем
Изделие «Сопло» выполненное на оборудовании WIVIA А-12/А-20
Сопло
Изделие «Стойка» выполненное на оборудовании WIVIA А-12/А-20
Стойка
Изделие «Форсунка» выполненное на оборудовании WIVIA А-12/А-20
Форсунка
Изделие «Цилиндр» выполненное на оборудовании WIVIA А-12/А-20
Цилиндр

Производитель

Компания WIVIA Масhinеrу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.
ТайваньТайвань
Работает с 2014 года.
